多色乘用车前轮轮辋结构设计方案

　　在乘用车底盘行走系统的零部件开发中，前轮轮辋作为连接轮胎与转向节的核心承载构件，其结构合理性直接影响整车行驶的平顺性、转向响应精度以及高速工况下的安全冗余。日常道路行驶场景里，轮辋需要持续承受来自路面的垂直冲击、转向过程中的横向剪切力，以及制动、加速工况下的扭矩传递，这就要求结构设计阶段必须兼顾刚性、重量与装配兼容性的平衡。

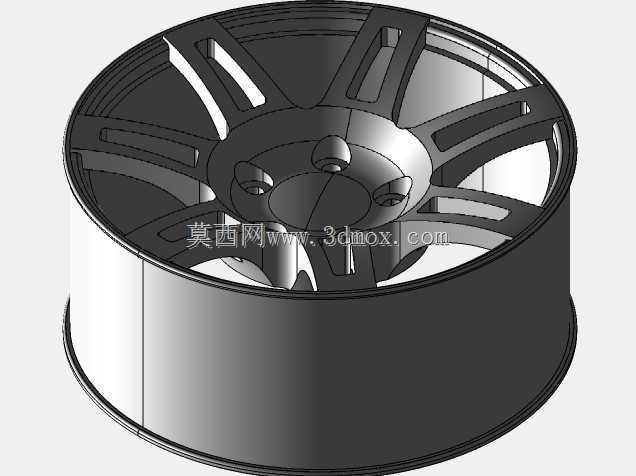

　　本次呈现的前轮轮辋结构，采用分体式主体构建逻辑，所有特征均在独立主体中完成草绘、拉伸、切除等操作后，通过布尔运算完成最终的实体合并，这种建模方式能够在设计迭代阶段快速调整局部特征，比如修改辐条厚度、轮缘宽度或者螺栓孔分布参数时，不需要对整体模型进行重构，大幅提升结构优化的效率。从结构分区来看，轮辋整体分为轮缘、胎圈座、轮辐、中心安装盘四个核心功能区域：外侧轮缘采用圆弧过渡结构，避免轮胎拆装过程中出现硬接触割伤胎圈的问题，同时轮缘的凸起高度符合常规乘用车子午线轮胎的装配尺寸要求，能够保证轮胎充气后与轮辋的贴合紧密度，防止高速行驶中出现轮胎脱圈的风险。

　　胎圈座区域设置了标准的锥度斜面，与轮胎胎圈的锥面形成过盈配合，配合表面的粗糙度控制在合理区间，既能够保证装配时的压装顺畅度，也能避免长期使用中出现胎圈滑移导致的动平衡失准问题。轮辐部分采用多辐条对称式布局，辐条从中心安装盘向外呈放射状延伸，每根辐条的截面采用变厚度设计，靠近中心盘的位置厚度更大，用于分散螺栓连接点的集中应力，靠近轮缘的位置适当收薄，在保证整体抗弯强度的前提下降低非簧载质量，这对于提升悬架的响应速度、改善轮胎接地性能有明显帮助。

　　中心安装盘区域设置了均匀分布的螺栓孔，孔位的节圆直径、中心定位孔的尺寸都严格匹配常规乘用车前轮转向节的安装边界，能够直接适配对应规格的轮毂轴承、制动盘安装位，不需要额外加装转接法兰。安装盘的背面设计了平整的贴合面，与制动盘、轮毂轴承的结合面完全贴合，避免装配后出现端面跳动超差的问题，减少高速行驶时的方向盘抖动现象。考虑到前轮同时承担转向功能，轮辋的偏距参数经过匹配计算，能够保证转向时轮辋内侧与减震器、转向拉杆之间留有足够的运动间隙，在车轮达到最大转向角、最大跳动行程时，不会与周边底盘部件发生运动干涉。

　　从建模逻辑来看，采用独立主体布尔合并的方式，还有一个明显的工程优势：在做有限元分析时，可以单独对某一个结构分区进行网格细化，比如针对应力集中的辐条根部、螺栓孔周边区域加密网格，提升仿真计算的精度，而不需要对整个轮辋模型进行高密度网格划分，节省仿真计算的时间成本。在结构验证阶段，还可以快速对轮辐的造型、开孔大小进行参数调整，对比不同方案下的应力分布、模态频率以及重量变化，找到性能与重量的最优平衡点。

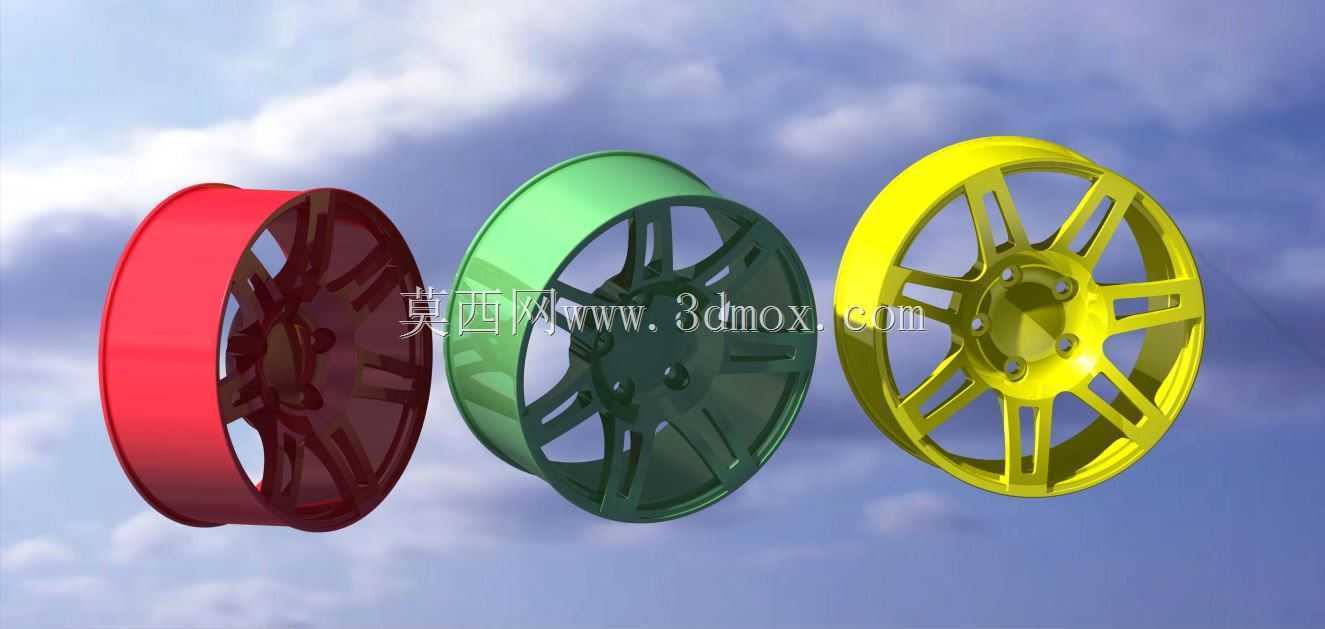

　　实际装车应用中，这类轮辋结构除了满足基础的承载功能，不同的表面配色方案也能适配不同风格的整车外观设计，红、绿、黄等不同的表面处理方案可以满足个性化改装、不同车型配色匹配的需求。需要注意的是，轮辋的所有安装尺寸都严格遵循行业通用的装配规范，气门嘴的安装位预留了标准的开孔位置，能够适配常规的卡扣式气门嘴，安装后不会与制动卡钳、平衡块产生干涉。轮辋的整体重量控制在合理区间，相比同尺寸的铸铁轮辋重量降低明显，能够有效降低车辆的非簧载质量，对于提升燃油经济性、改善操控质感都有正向作用。在做动平衡测试时，轮辋的整体圆度、端面跳动量都控制在标准公差范围内，能够减少平衡块的加装量，避免后期使用中因为平衡块脱落导致的车轮抖动问题。
