轻便双层可折叠周转搬运推车结构

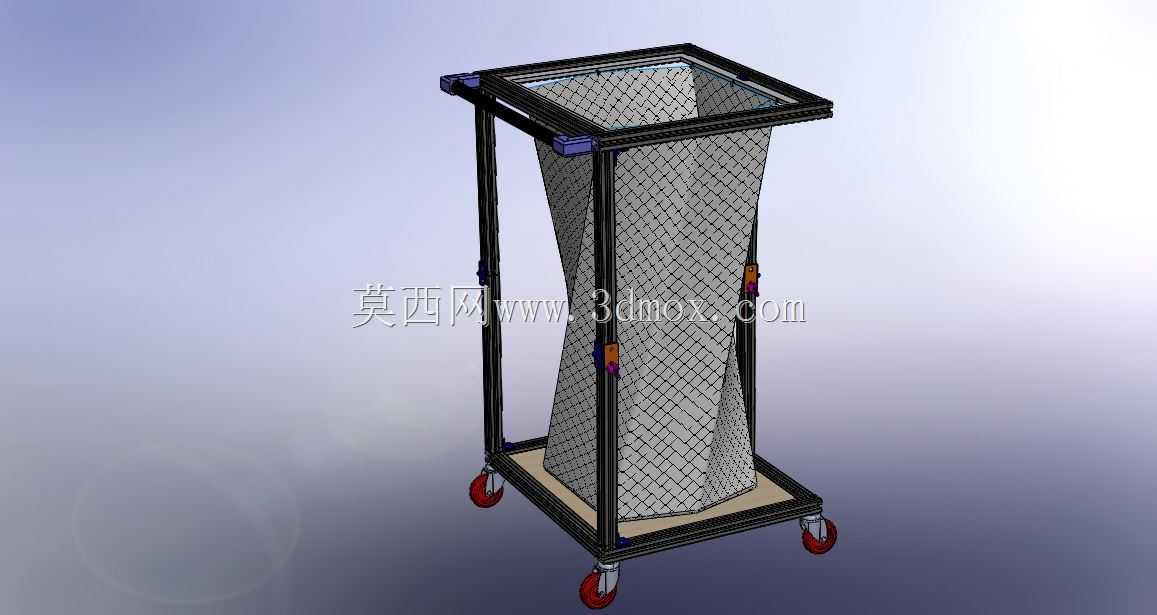

　　该结构面向车间小件转运、仓储拣选、实验室物料周转以及临时工位配套等场景，核心诉求不是承载重型托盘，而是在有限通道内提供一种可快速收拢、随手推移、占用空间较小的双层承载工具。整车采用直立框架配合上下两层置物面的布置方式，上层为带围边的矩形承载区，下层为平板式承载区，两层之间保留较高净空，能够同时放置盒件、袋装物料、工具包或细长工件。实际使用中，操作人员可将常用检具、装配辅料放在上层，把体积稍大或重量较大的箱体放在下层，使重心靠近底部，推移时更稳。

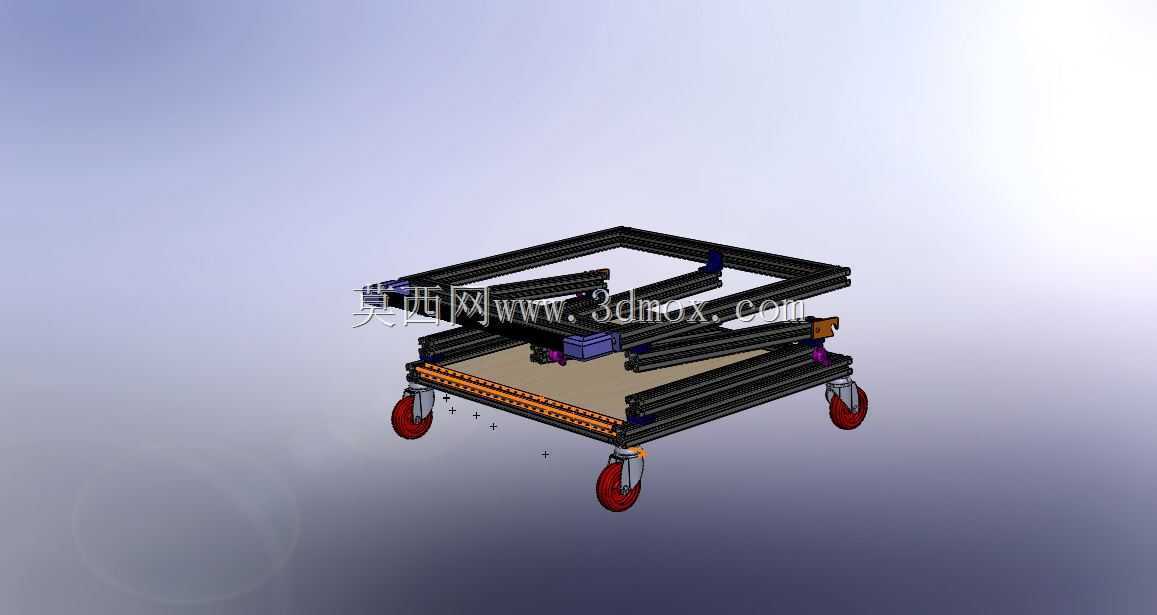

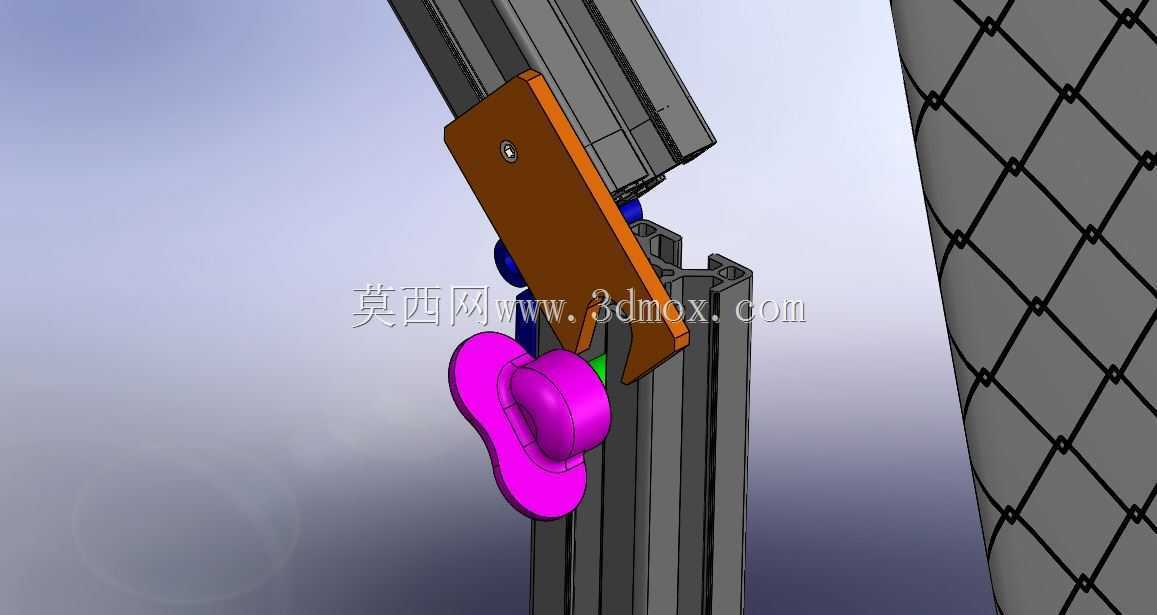

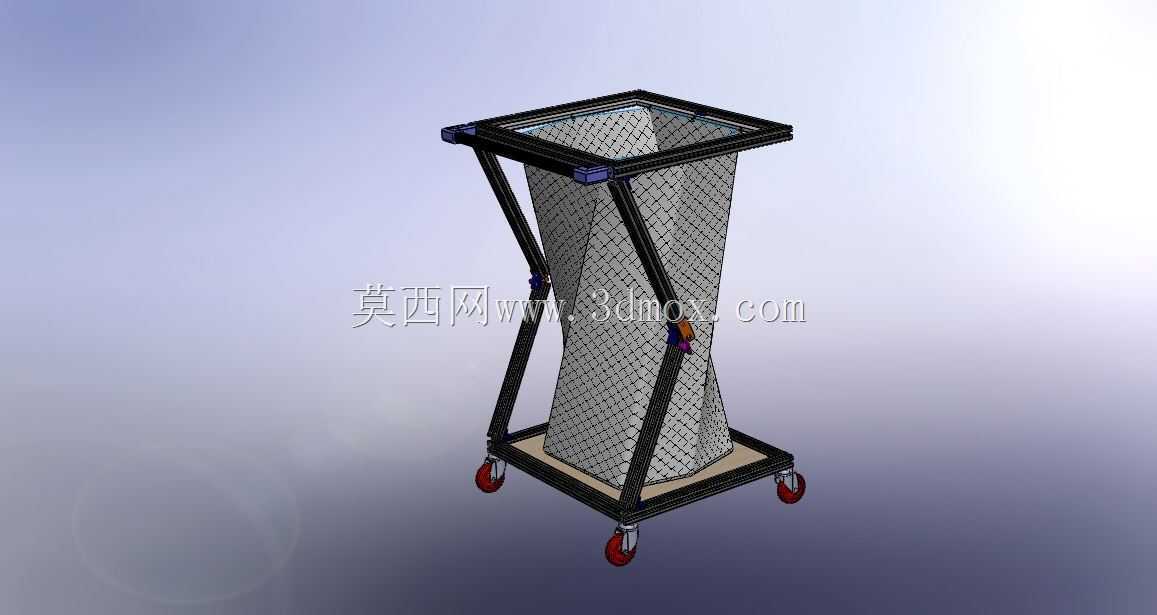

　　车架的设计重点集中在折叠机构与轻量化之间的平衡。四根主立柱承担竖向支撑，顶部和底部分别通过矩形框形成闭合轮廓，避免单侧受力后出现平行四边形变形。立柱与框体连接处设置可转动或可锁止的关节，折叠时车架能够沿预定方向收拢，减少停放宽度；展开后关节位置通过锁扣、插销或偏心压紧件固定，使推车在推行、转弯和轻微制动时不会自行折收。模型中关节附近保留了明显的操作件位置，结构人员在细化时可在此处增加防松弹簧、定位钢珠或红色警示手柄，以提示锁定状态。

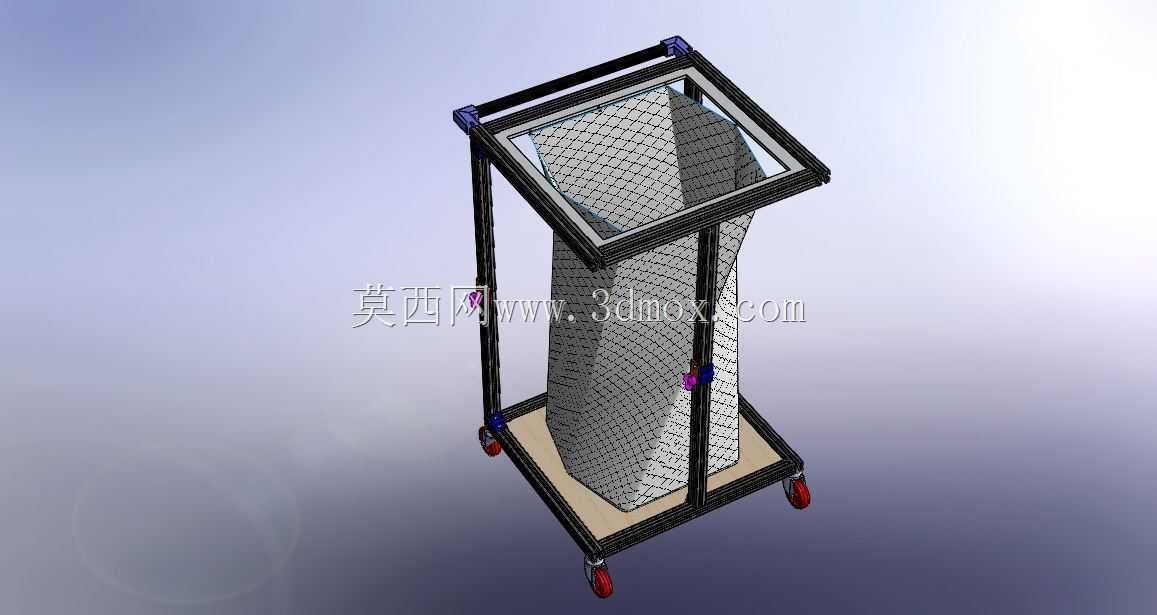

　　上层承载面采用网状或镂空形式，并非单纯为了视觉表现。镂空面板能够降低整车自重，洒落的切屑、灰尘和液体可直接穿过，便于车间清洁；围边结构则可防止小件物料在推移过程中从边缘滑出。下层平板更适合放置底面平整的箱体，也可作为临时放置台使用。若后续用于洁净室或食品辅料周转，可将网板替换为不锈钢冲孔板；若用于普通机械装配场景，也可采用钢丝网、钢板网或工程塑料板，通过螺钉固定在框架上，维护更换比较方便。

　　行走部分由四个脚轮组成，轮架位于底部框架四角附近。前轮或后轮可根据使用习惯选择万向轮，另一轴采用定向轮，也可四角均使用带制动万向轮。前者在长距离直线推行时方向更稳定，后者在狭小区域内转向和定位更灵活。脚轮安装板需要与底框梁可靠连接，不能仅依附薄板；较合理的做法是在轮架上方增加焊接垫板或折弯支座，使冲击载荷传递到矩形框主梁。轮径选择需结合地面条件，车间环氧地面可使用中等直径弹性轮，焊接车间或有焊渣、切屑的区域则应选用耐磨材质，并在轮附近预留清扫空间。

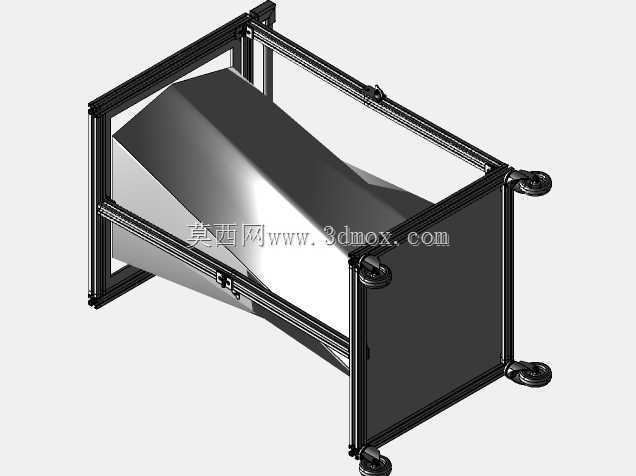

　　从外形边界看，整车高度明显大于长宽尺寸，属于窄高式手推车。这样的比例适合在设备间距、货架通道和工位之间穿行，但也要求设计人员控制上层载荷，避免头重脚轻。上层宜放置轻小高频取用物品，下层承担主要重量；推移速度不宜过快，转弯时应先降低侧向惯性。框架顶部设置横向推手区域，操作人员可站在车后单侧施力，也可在短距离移位时从侧面扶持。推手表面若增加防滑套或包覆管，可在戴手套操作时改善握持感。

　　建模时应先确定底框外形、脚轮安装孔位和上下层间距，再建立立柱折叠轴线。折叠轴线不能与承载面干涉，且左右两侧运动应同步，否则收拢时会出现卡滞。关节处的配合间隙需要结合实际加工方式预留：焊接框架存在热变形，管材切割和冲孔也有公差，若完全按理论零间隙建模，样机装配时容易出现锁销无法对齐的问题。较稳妥的方式是在一侧关节设置固定转轴，另一侧使用可调锁紧件，通过少量偏心量吸收框架误差。

　　承载校核方面，需重点关注三类位置：一是立柱与上下框连接的角部，二是折叠关节的销轴剪切面，三是脚轮安装座的反复冲击区域。网板本身主要承担分散载荷，边缘必须搭在框梁上，不能让悬空区域承担集中重物。对于常放工件的位置，可在网板下方增加横向加强杆，使载荷传递到边框而非仅由网丝承受。若用户需要放置油品或液体容器，下层可增加浅托盘，防止滴漏污染地面。

　　该推车的价值在于把临时搬运、工位暂存和空闲收纳合并在同一结构中。展开时它是双层周转车，收拢后可靠墙放置或塞入设备间隙，减少通道占用。结构设计不需要复杂传动，关键在于折叠关节可靠、锁止状态明确、脚轮选型合适以及重心分配合理。细化为工程图纸时，应补充管材规格、板厚、焊缝要求、脚轮安装尺寸、折叠开启角度和锁止件行程，使样机制作、焊接装配和后期维护都有明确依据。
