带CFD仿真分析的小型四轴旋翼飞行装置

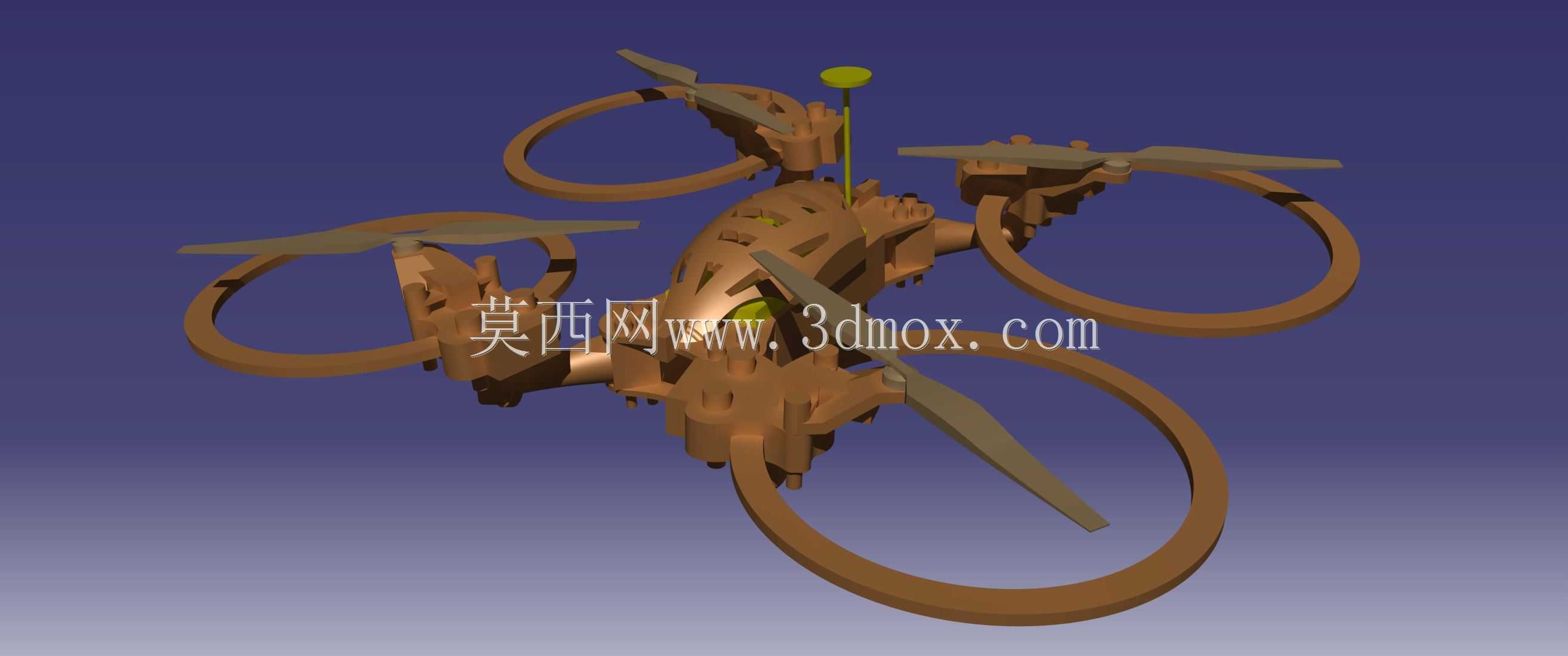

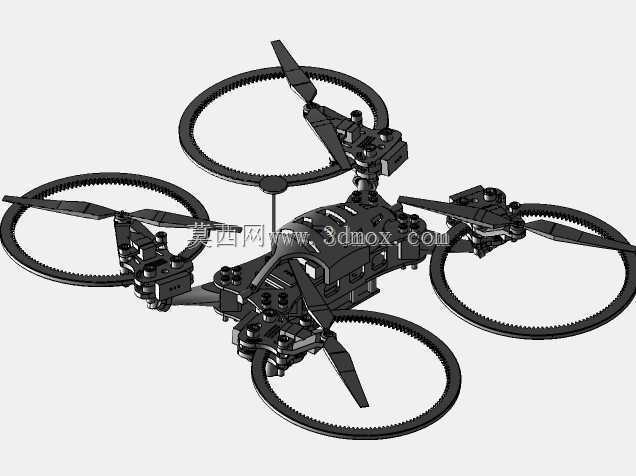

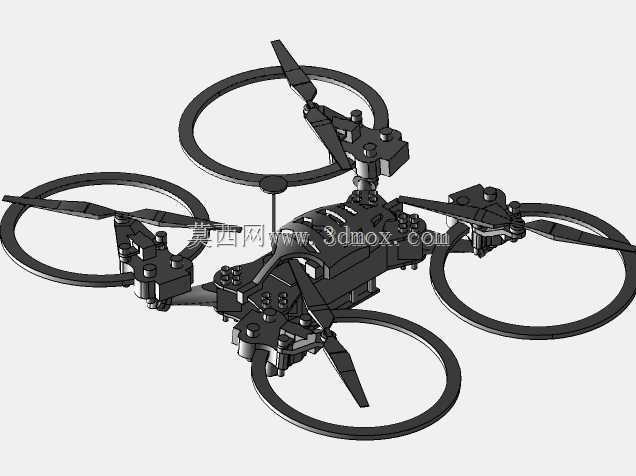

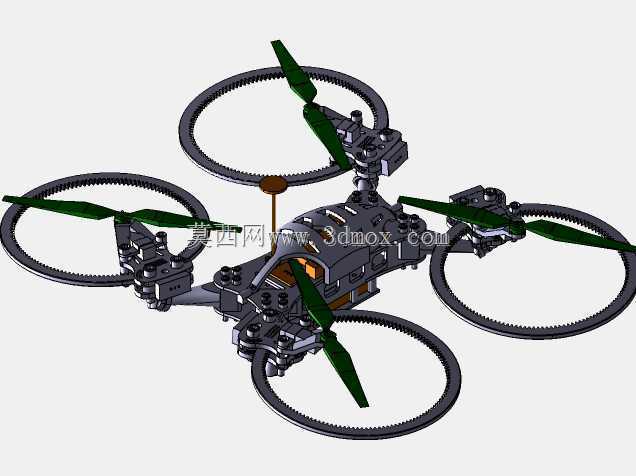

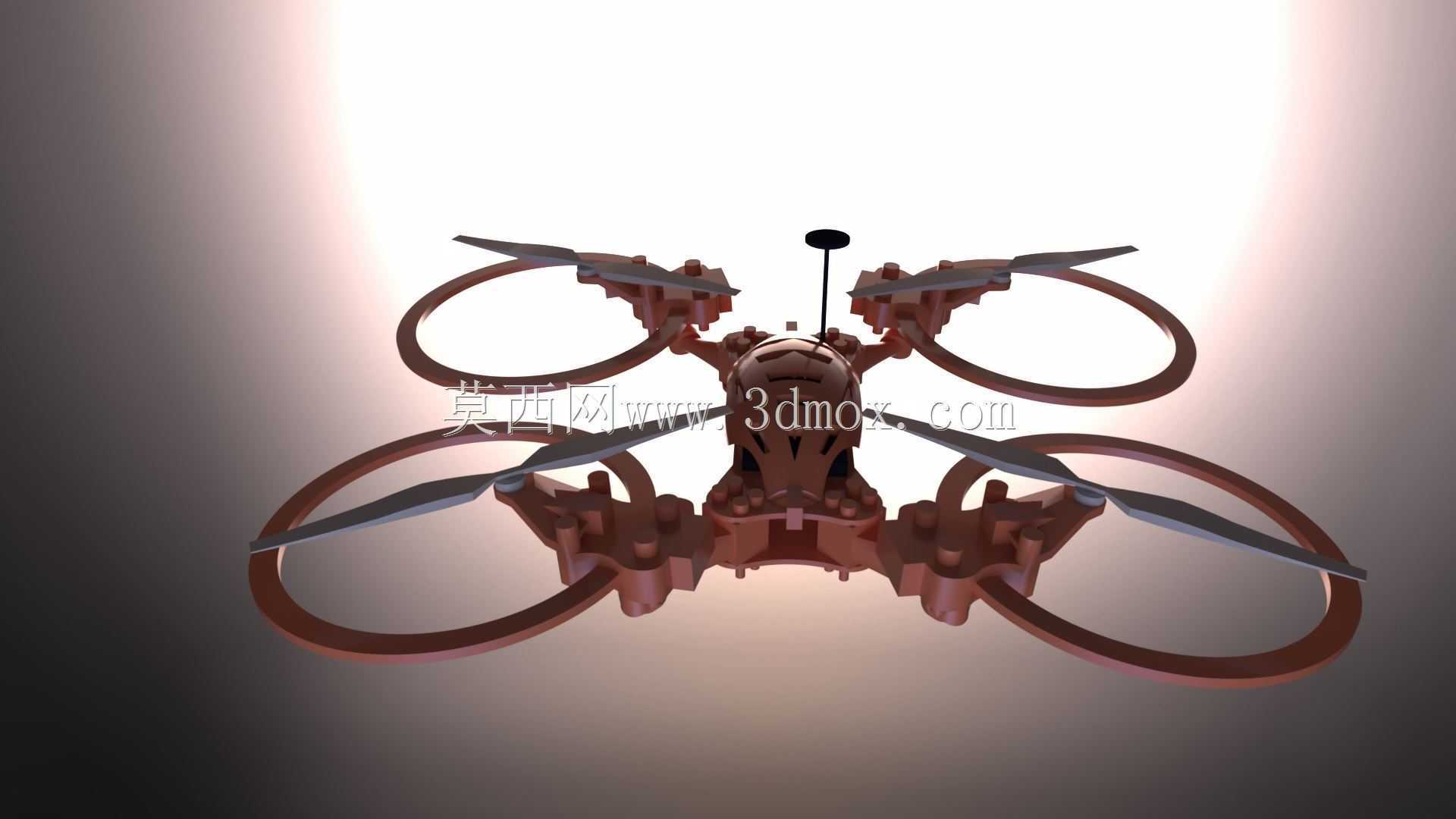

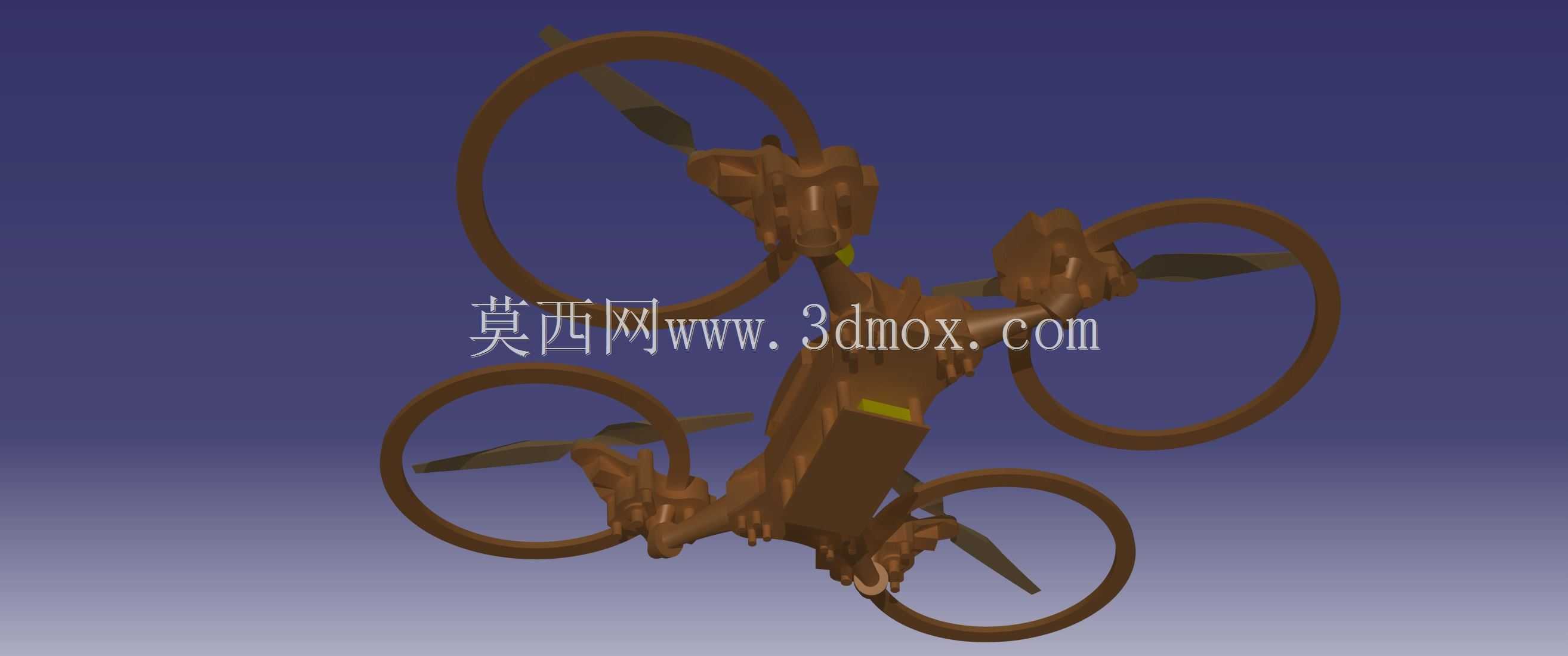

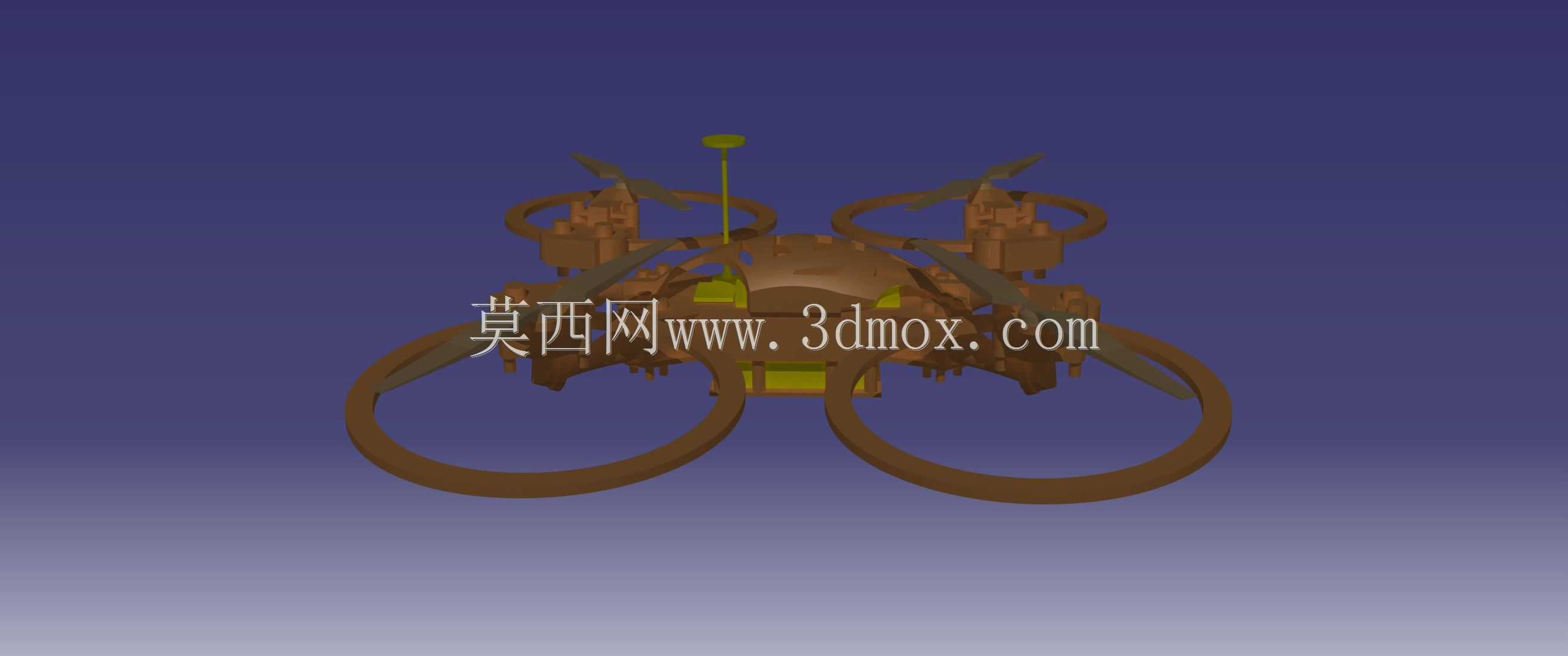

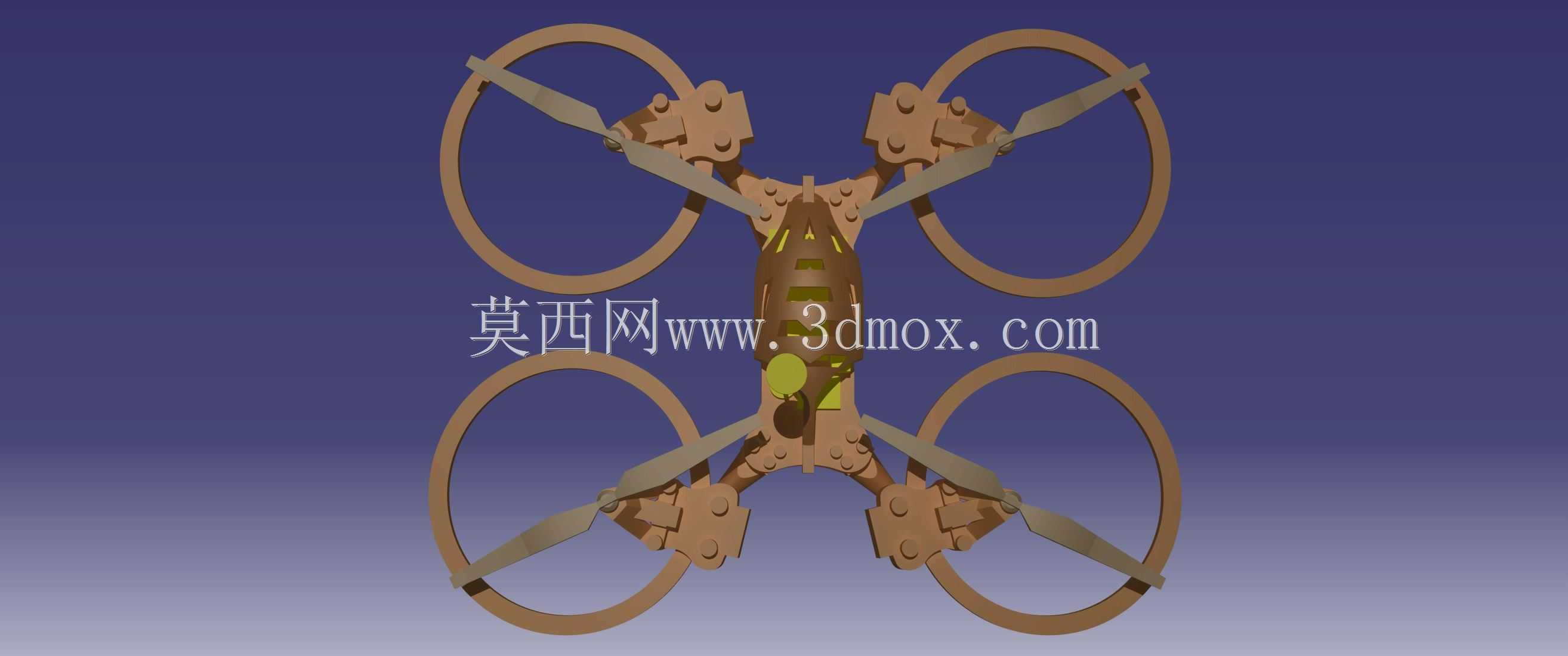

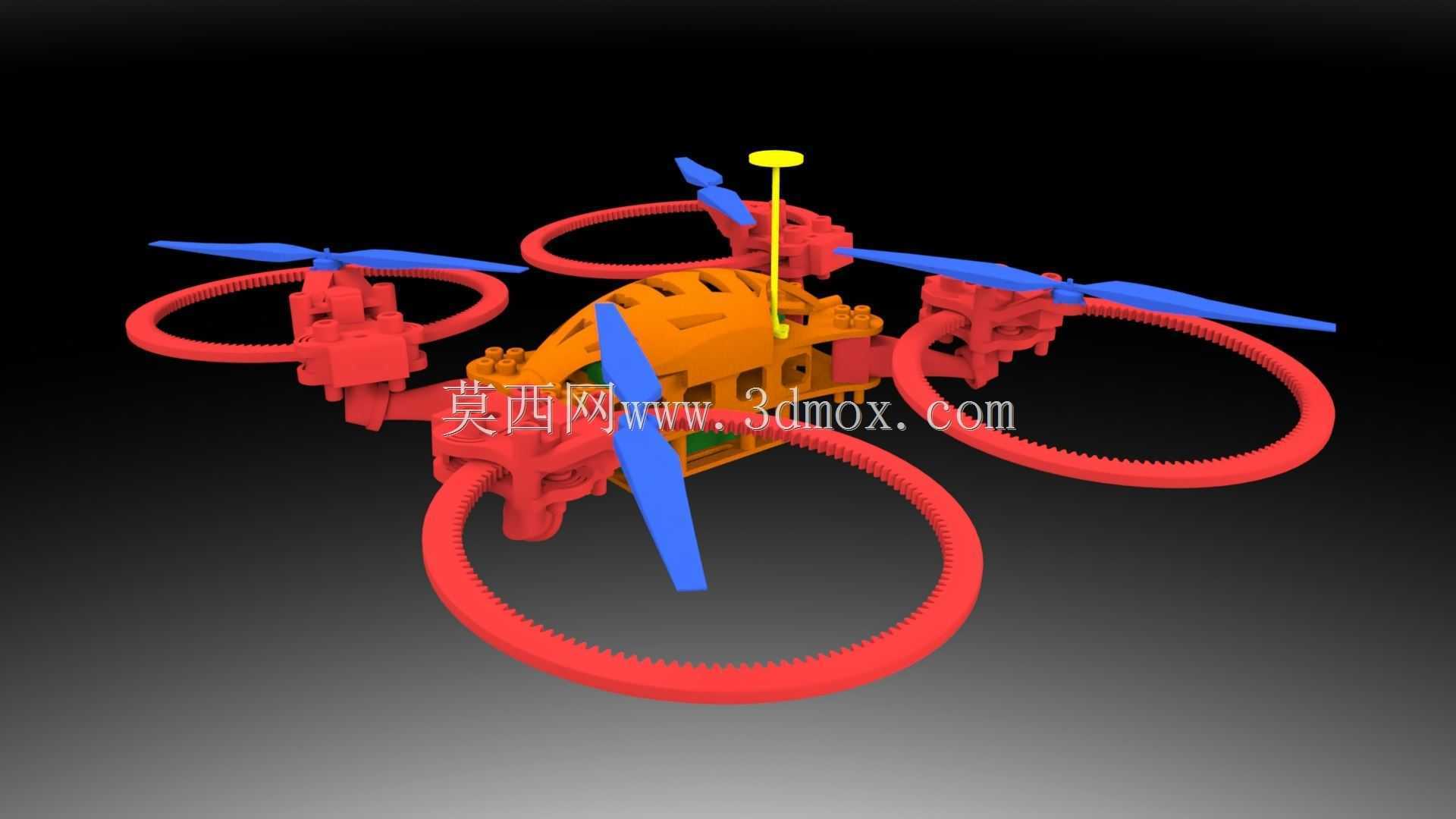

　　这套四轴旋翼飞行装置的三维建模，核心围绕低空近距作业场景的实际使用需求搭建，区别于消费级航拍无人机的通用化设计，建模阶段同步完成了流场仿真的前置结构匹配，可直接对接气动性能验证环节。从实际应用场景来看，这类小型四轴装置可适配室内狭小空间巡检、密闭空间气体采样、轻载荷物料点对点转运等工况，对飞行稳定性、姿态调整响应速度的要求远高于普通娱乐级飞行器，因此建模过程中没有采用简化的机架占位结构，而是完整还原了机臂、旋翼护圈、动力舱、核心载荷舱的所有安装配合面。

　　设计思路上优先考虑了气动干扰的抑制，四个旋翼采用中心对称式布局，旋翼旋转平面与机架上表面预留了足够的垂向间隙，避免机架表面的附面层气流干扰旋翼下洗流的稳定输出；旋翼外围的环形护圈并非单纯的防撞结构，建模时对护圈的翼型截面做了优化，可在旋翼外围形成约束流道，减少翼尖涡流的能量损耗，这一点在配套的CFD仿真结果中可以得到明确验证，网格划分采用了旋翼区域加密、远场区域渐变疏化的处理方式，可直观捕捉不同转速下旋翼下洗流的速度分布、机身表面的压力梯度，为后续的动力匹配、机架减重优化提供量化依据。

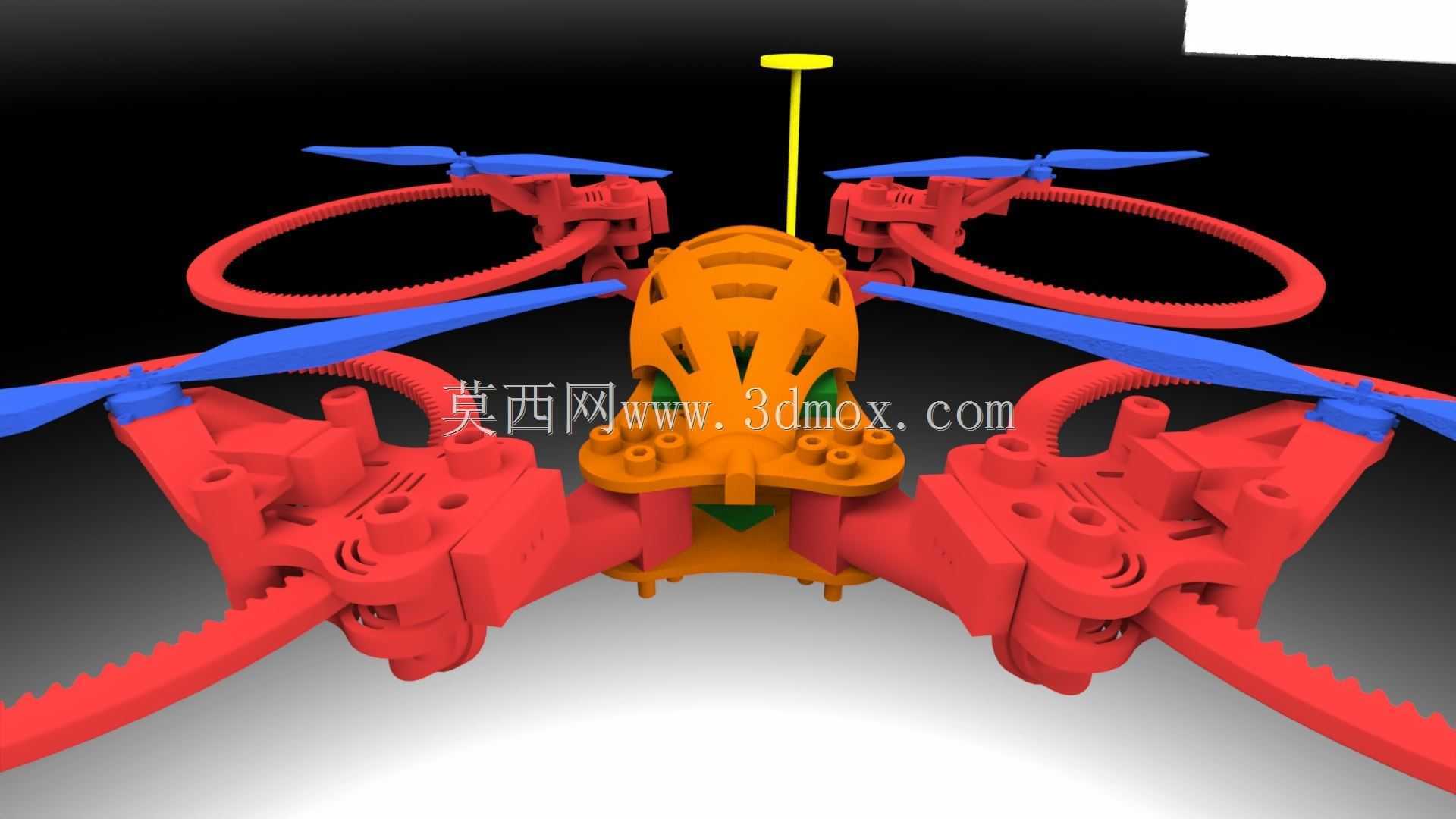

　　从结构功能特性来看，机架主体采用中心承载式设计，核心的飞控、电池、载荷模块全部集中在机身几何中心位置，四个机臂从中心舱体向外延伸，机臂与中心舱的连接位置做了加强筋过渡，可抵消旋翼高速旋转带来的交变振动，避免长期飞行出现结构疲劳；每个机臂末端的动力安装座预留了标准的电机安装孔位，孔位的同轴度、安装面的平面度都在建模时做了公差约束，可保证电机输出轴与旋翼旋转平面的垂直度，减少飞行过程中的偏航力矩。外形尺寸与安装边界方面，整机旋翼旋转直径控制在小型作业无人机的常规尺寸区间，环形护圈的外轮廓为整机最大外接圆尺寸，安装时无需额外预留超出护圈的安全间隙，可适配狭窄通道内的穿行需求；中心载荷舱的内部安装空间做了模块化分隔，可根据不同作业需求更换电池、采样模块、微型摄像单元等载荷，所有安装接口都采用通用化尺寸设计，无需对机架主体做二次修改即可完成载荷替换。

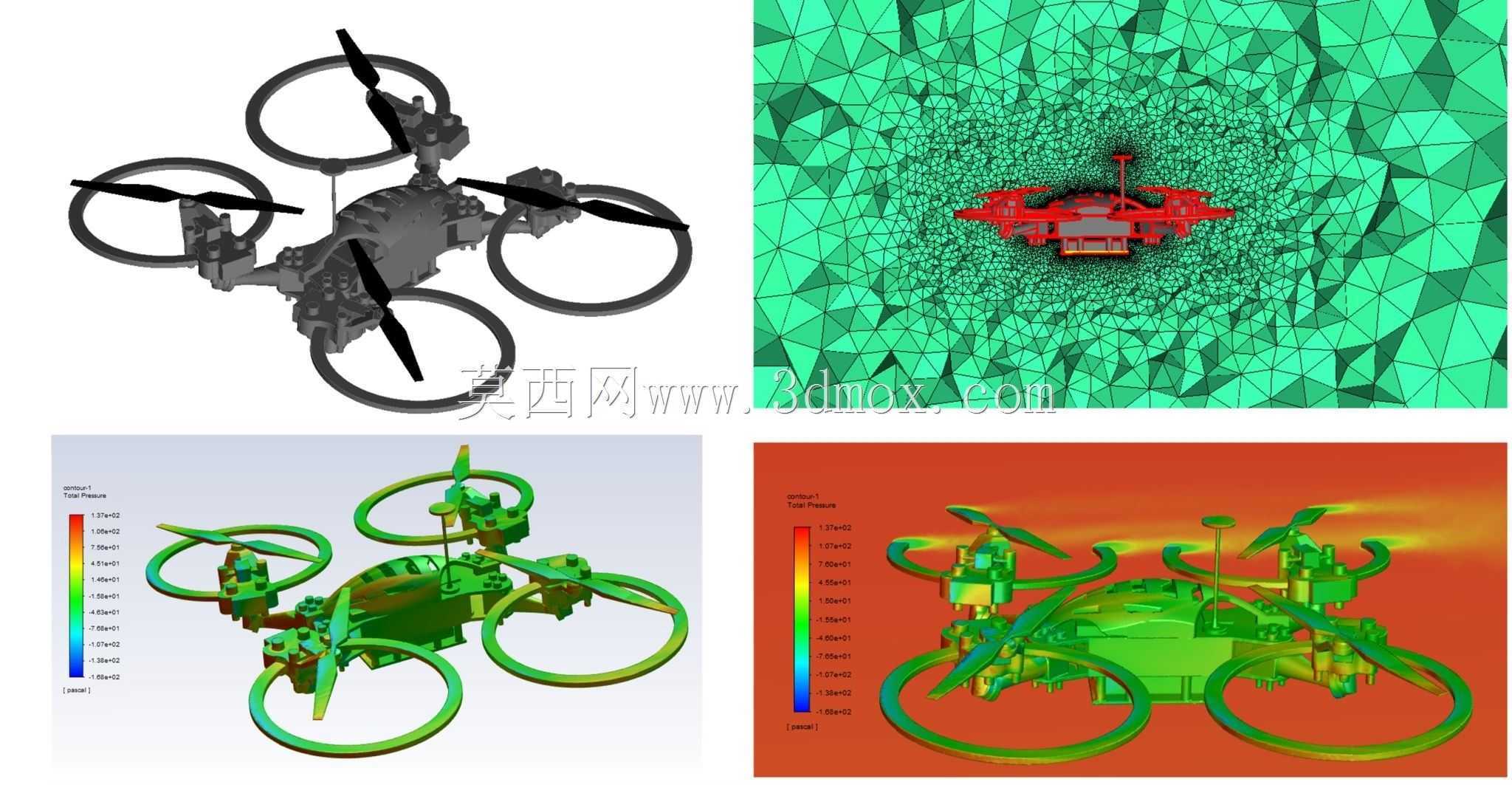

　　建模过程中同步完成的CFD仿真分析，覆盖了悬停、前飞、侧飞等典型飞行工况，仿真结果可直接输出机身不同位置的受力数据，为后续的结构强度校核、材料选型提供参考；机身表面的压力分布数据也可指导后续的外观优化，减少飞行过程中的气动阻力。整套模型的结构拆分完全遵循实际加工装配逻辑，每个零部件都可单独导出用于工程图绘制、3D打印或者机加工生产，不存在无法落地的理想化结构，所有配合面的间隙、安装孔的位置都符合常规加工工艺的公差要求，不会出现建模阶段结构合理但实际无法装配的问题。针对旋翼与护圈的配合间隙，建模时预留了足够的安全距离，避免飞行过程中旋翼形变碰到护圈引发炸机风险；机臂的截面形状采用了低阻流线型设计，可减少前飞过程中机臂产生的气动阻力，提升整机的续航表现。
