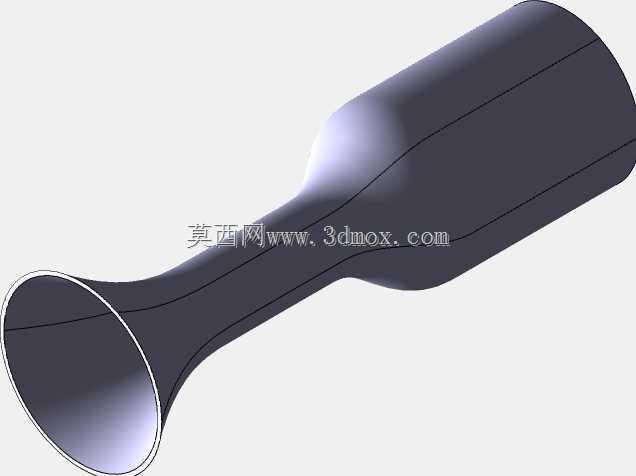

在流体输送、介质喷射类工业场景中,喷嘴作为末端执行部件,其内部流道形态与外部轮廓设计直接决定了喷射效率、介质覆盖范围与流动阻力损失,本次梳理的这款CD喷嘴结构,正是针对低压均匀喷射工况开发的实体结构,可直接适配多类需要定向导流喷射的设备装配需求。从实际应用场景来看,这类喷嘴常被用在小型流体喷淋设备、实验台介质喷射工位、低压气力输送出料端,也可作为除尘设备的辅助喷淋部件、小型燃烧装置的预混喷口使用,核心作用是将上游管路输送来的介质,通过内部流道的渐变结构调整流速与扩散角度,让喷出的介质按照预设的覆盖范围均匀输出,避免局部流速过高造成的介质飞溅,或是流道突变带来的压损过大问题。从结构设计思路来看,
这款喷嘴没有采用常规的直筒加锥形收口的传统结构,而是选择了入口端大直径敞口、中段平滑收窄形成喉道、出口端再缓慢渐扩的流线型外轮廓,对应的内部流道也完全贴合外壁的渐变曲率做等壁厚设计,这种设计的核心考量是尽可能减少流道内的直角拐点,让介质在流经整个喷嘴的过程中始终保持平滑的流动状态,避免局部涡流的产生——在实际工程测试中,流道内的涡流不仅会额外消耗管路压力,还容易造成介质内的固体杂质在拐点处沉积,长期使用后会逐步堵塞流道,改变原本的喷射参数。从外形尺寸与安装边界来看,这款喷嘴的入口端采用了平直的圆柱段设计,这一段的外径公差控制在h7级别,可直接插入对应内径的管路接口中,配合密封圈即可完成密封装配,不需要额外设计法兰或是快接结构,
适合安装空间紧凑、需要快速更换喷嘴的工位;中段的收窄位置距离入口端面的距离经过反复校核,刚好避开了管路接口的密封位,不会因为外壁收窄导致密封配合长度不足出现泄漏;出口端的渐扩段长度占整个喷嘴总长度的六成左右,渐扩角度控制在8度以内,这个角度是经过流场仿真验证的最优区间,既可以让介质在流出喉道后逐步减速增压,形成均匀的扇形或是锥形喷射面,又不会因为渐扩角度过大造成介质脱离流道壁面形成回流区。从功能特性上看,这款喷嘴的等壁厚设计除了优化流道性能之外,也给加工制造带来了便利,不管是采用机加工方式从棒料直接车削成型,还是采用注塑、压铸工艺批量生产,均匀的壁厚都可以避免加工过程中出现应力变形,成型后的零件尺寸一致性更好,
不需要做额外的校形工序;喷嘴外壁没有设计额外的防滑棱或是安装凸耳,整个外表面都是平滑过渡的曲面,在使用过程中不容易积灰挂污,日常维护只需要直接擦拭外壁即可,对于有洁净要求的喷淋工位来说,这种无死角的外轮廓设计可以减少清洁工作量。在实际选型适配的时候,需要注意这款喷嘴的喉道通径是固定值,对应的额定流量范围需要匹配上游管路的供液或是供气压力,不能直接用在高压喷射工况下——因为渐扩段的结构在高压工况下会产生额外的激波损失,反而会降低喷射效率,更适合工作压力在0.2MPa到0.8MPa之间的低压喷射场景;安装时入口端的插入深度需要控制在圆柱段长度的八成以上,避免插入过浅导致介质从接口缝隙泄漏,也不要插入过深顶到流道的收窄位置,那样会人为改变喉道的实际通流面积,影响喷射效果。另外,这款喷嘴的出口端面做了微小的倒角处理,不会因为加工毛刺造成出口处的介质流向偏移,在装配前只需要确认出口端面没有磕碰损伤,就可以保证喷出的介质流型对称,不会出现偏喷的问题;整个结构没有活动部件,不存在磨损卡滞的风险,只要材质选择适配输送介质的腐蚀要求,就可以实现长期免维护运行,适合在连续生产的工位上长期使用。
