CATIA平台曲柄连杆活塞传动组件设计

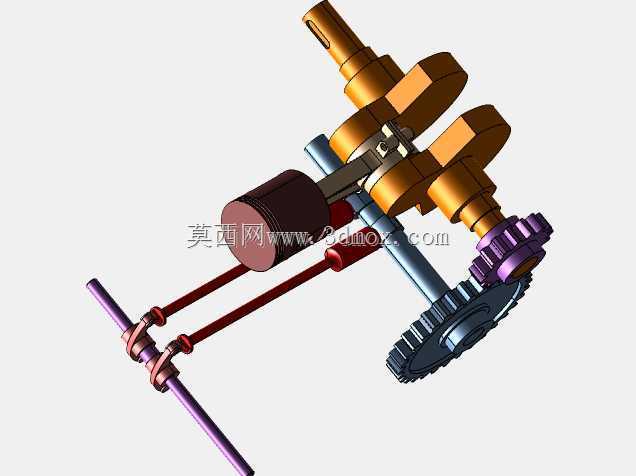

　　这套传动组件的核心作用是实现往复直线运动与旋转运动的双向转换，在小型内燃动力设备、往复式压缩设备、高压泵送设备中都属于核心做功单元，日常接触的小型通用汽油机、微型空气压缩机、高压清洗机的动力端，都依赖同结构的组件完成动力输出。从结构组成来看，整套组件包含曲轴单元、活塞本体、连杆构件、传动齿轮组、定位销轴与配套紧固件，各零件的配合公差直接决定整套机构的运行稳定性与使用寿命。

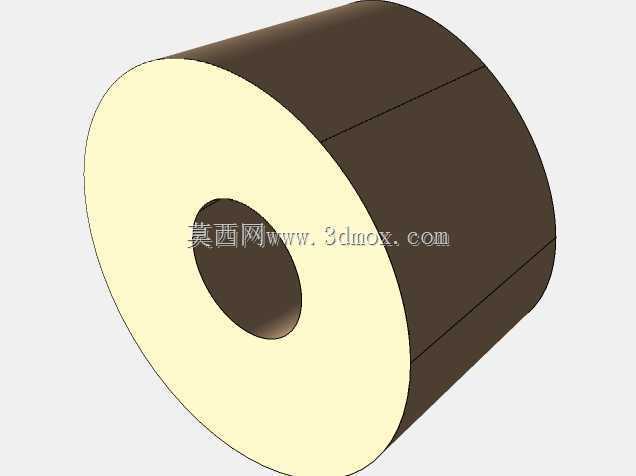

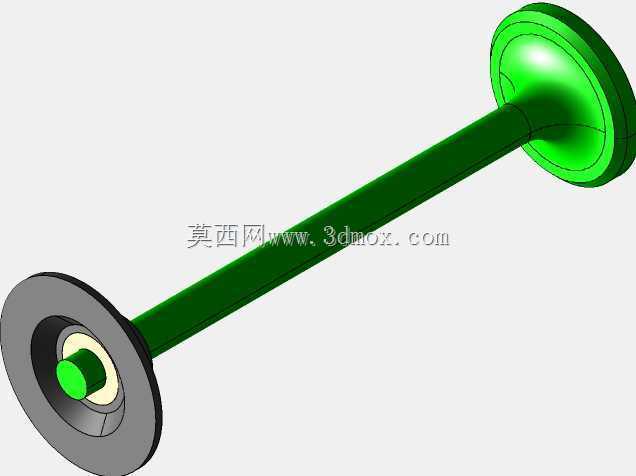

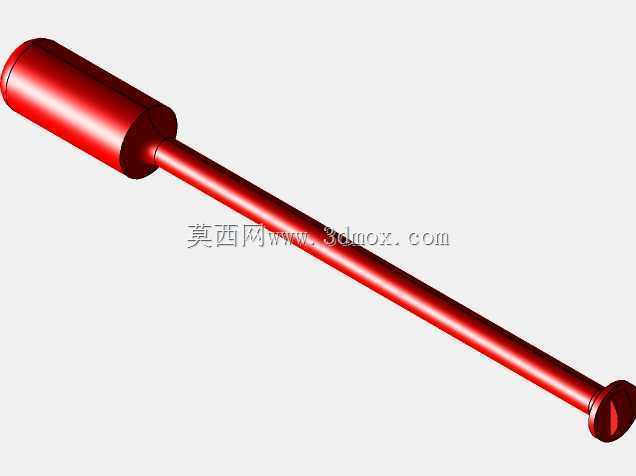

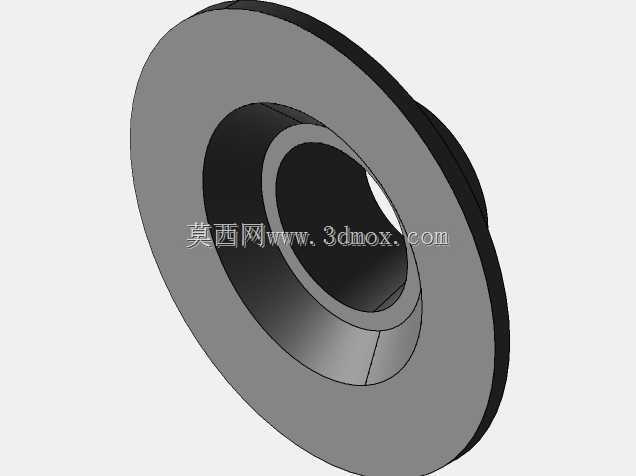

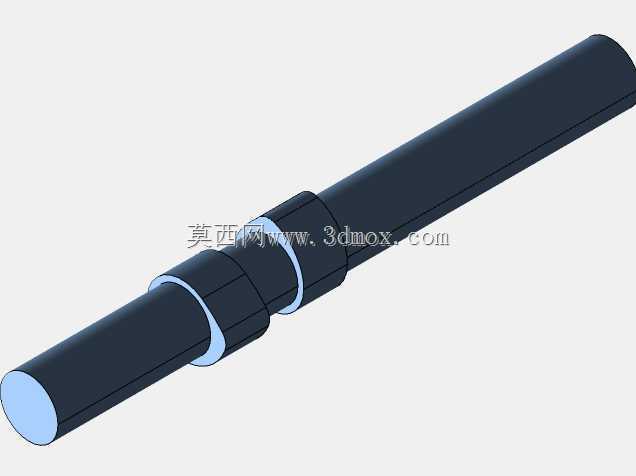

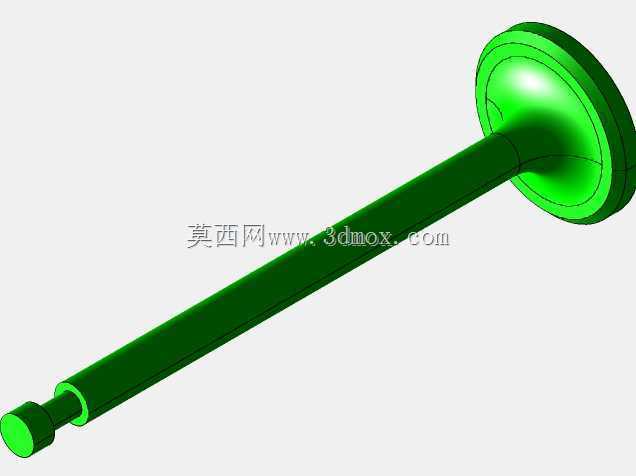

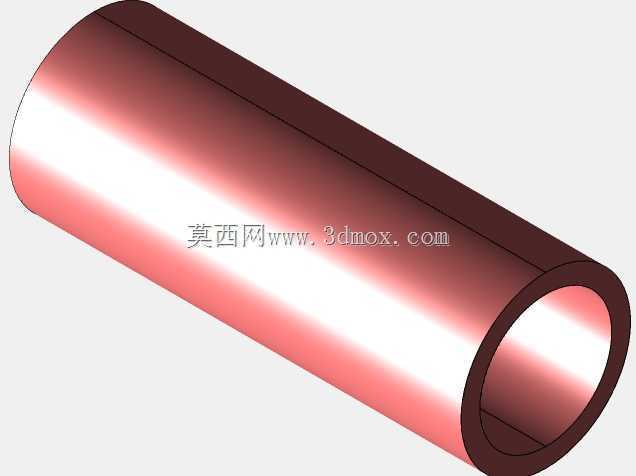

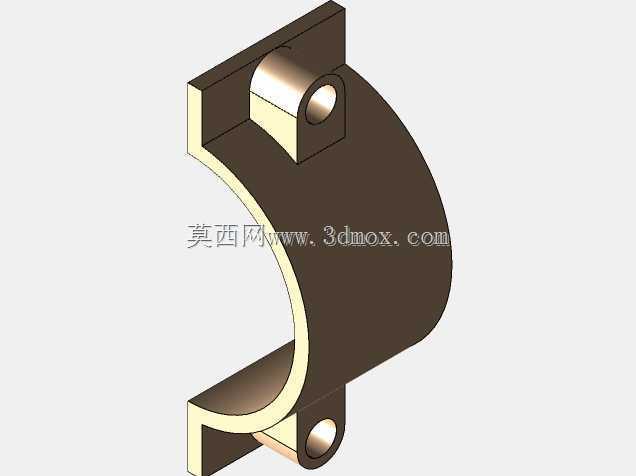

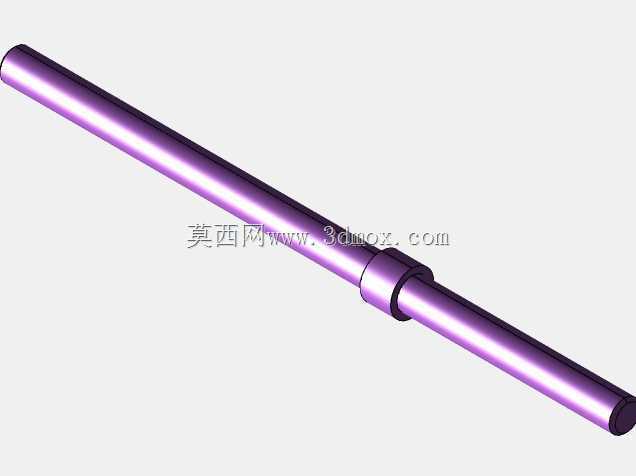

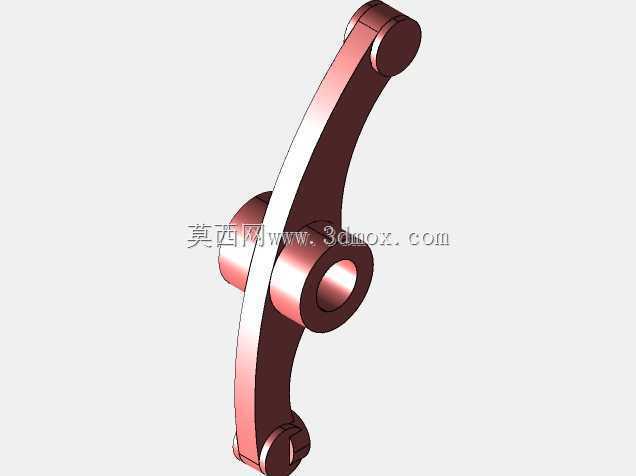

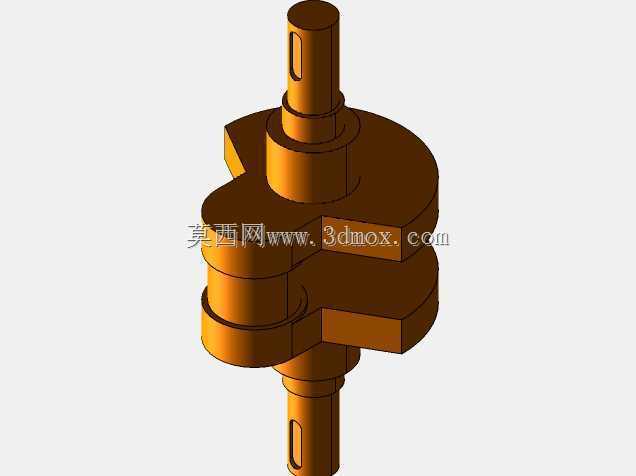

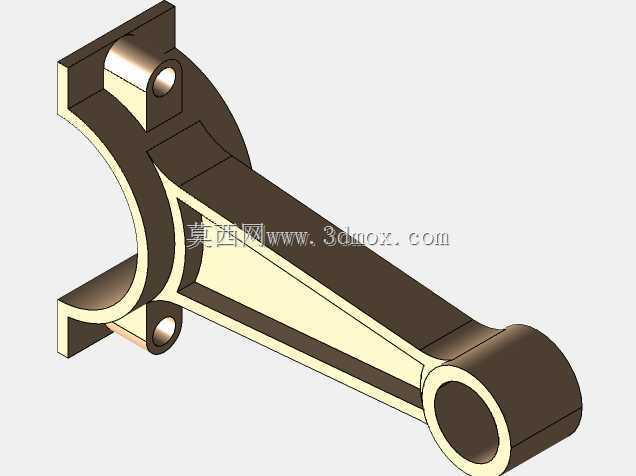

　　设计过程中首先要明确的是安装边界约束，曲轴的主轴颈同轴度需要控制在0.02mm以内，两端的轴承安装位要预留标准轴承的配合公差，避免运行过程中出现轴系窜动；曲轴上的曲柄销与连杆大头的配合采用间隙配合设计，间隙值控制在0.01-0.03mm区间，既要保证相对转动的顺畅度，也要避免间隙过大带来的冲击异响。连杆部分采用分体式大头设计，配套轴瓦结构来降低长期运行的磨损，连杆小头通过活塞销与活塞连接，活塞销的两端采用卡簧定位，防止运行过程中销子窜出刮蹭缸体内壁。

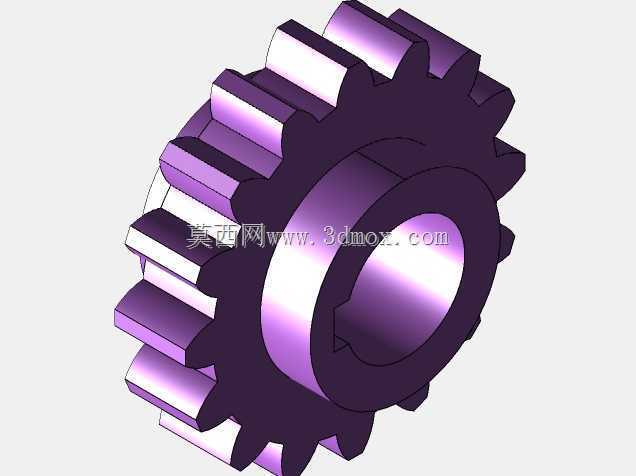

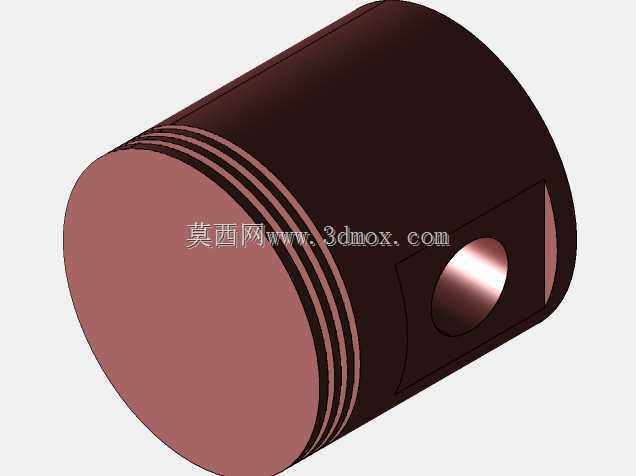

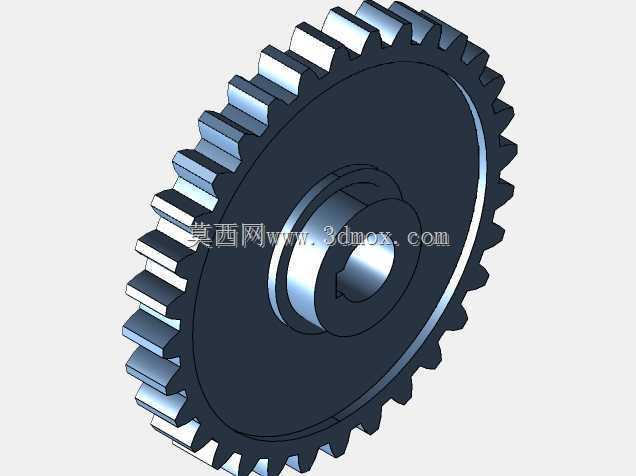

　　活塞部分的外形根据配套缸体的孔径做匹配设计，外圆预留活塞环的安装槽位，环槽的宽度与深度要适配标准活塞环的尺寸，保证密封性能的同时减少运行阻力。整套组件末端集成的传动齿轮，主要作用是将曲轴的旋转动力输出到配气机构或者附属动力单元，齿轮的模数根据传递扭矩的大小选定，齿面做硬化处理来提升耐磨性能，齿轮与曲轴的连接采用平键周向定位+轴肩轴向定位的方式，保证大扭矩传递下不会出现相对滑移。

　　实际应用场景中，这套组件的运行转速覆盖每分钟几百转到上万转的区间，设计时需要做动平衡校核，曲柄部分的配重块要根据活塞与连杆的往复质量做匹配计算，抵消高速运行下的往复惯性力，降低设备整体的振动水平。安装时需要注意各配合面的清洁度，轴承位、轴瓦面要涂抹适配的润滑脂，初次装配后要手动盘车检查是否有卡滞点，确认各运动部件无干涉后再进行空载试运转。

　　从结构设计的合理性来看，这套组件的各零件拆分符合加工工艺要求，曲轴采用模锻毛坯加工，能够满足高强度的使用需求；连杆采用锻造后机加工的工艺，兼顾强度与重量控制；活塞根据使用场景可选铝合金或者铸铁材质，铝合金材质重量轻适合高转速场景，铸铁材质耐磨性能好适合重载低转速场景。各连接部位的紧固件都要加装防松结构，比如弹簧垫圈、螺纹锁固胶，避免长期振动下出现紧固件松脱的故障。

　　在设备维护层面，这套组件的易损件主要是活塞环、轴瓦与连接轴承，设计时预留了足够的拆卸空间，不需要完全拆解整个动力端就能完成易损件的更换，降低后期运维的成本。整套机构的润滑采用飞溅润滑方式，曲轴运转时带起油底壳内的润滑油，对各配合面进行持续润滑，不需要额外设置复杂的强制润滑油路，适配小型动力设备的低成本设计需求。
