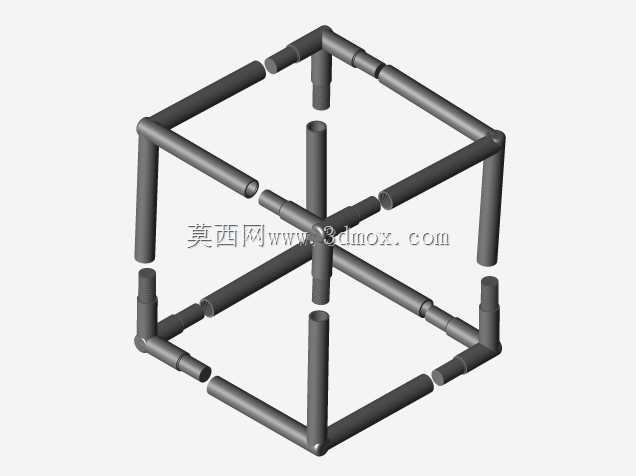

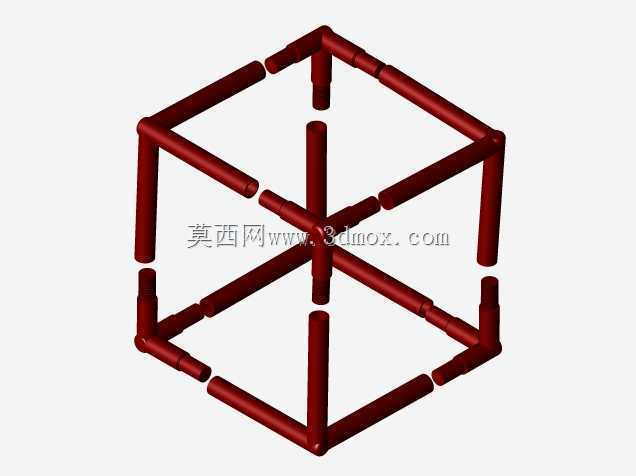

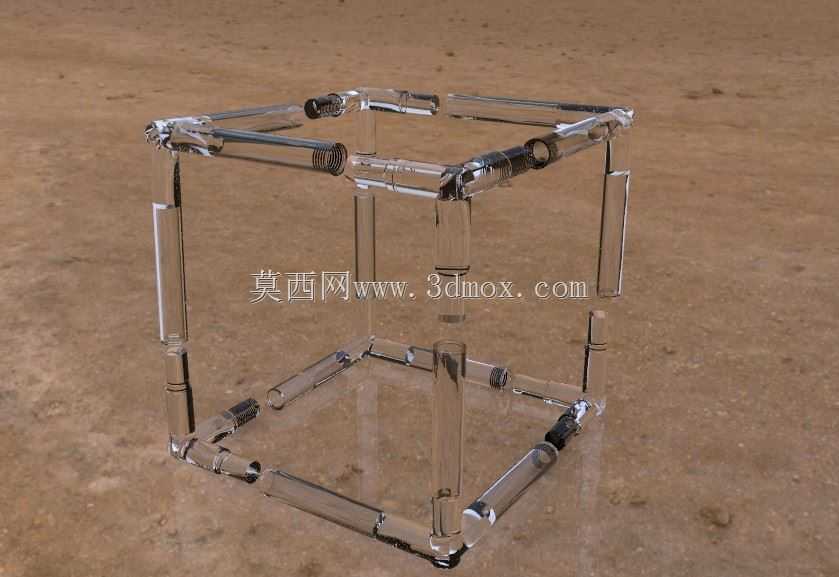

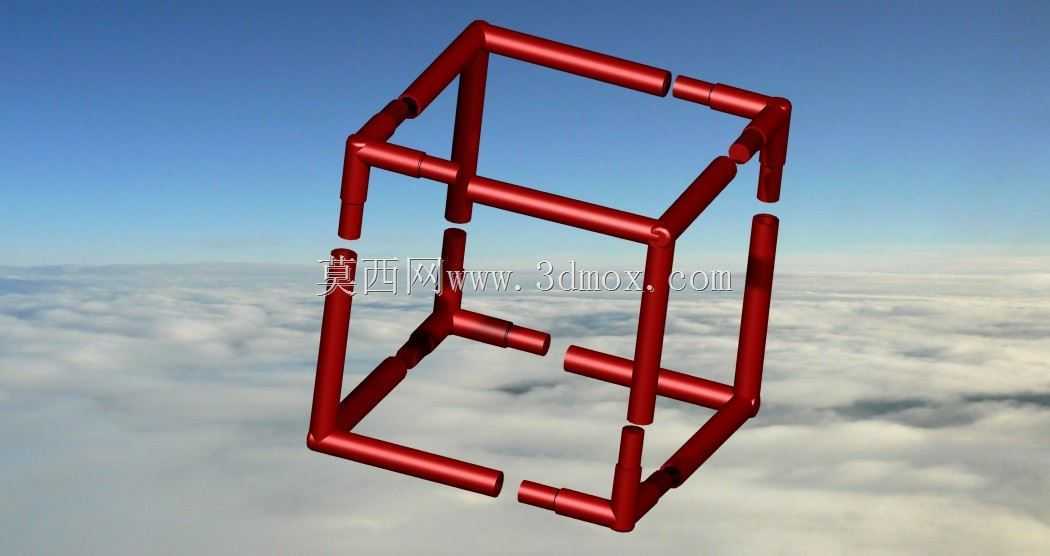

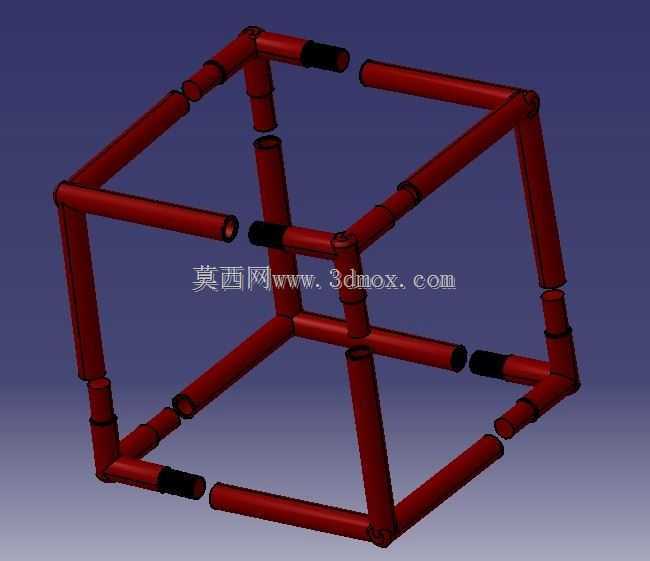

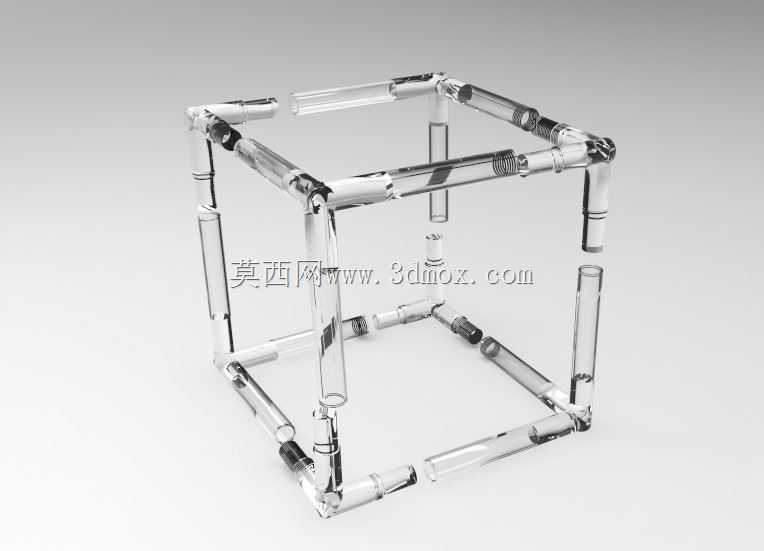

螺纹快装式通透管拼接立方体框架结构

　　这款通透管拼接立方体框架，在结构验证、教学演示、小型工装搭建场景中有着很高的适配性，日常做空间结构力学验证时，不需要复杂的焊接或粘接工序，仅靠管件端部的螺纹紧固件就能完成整框组装，对于需要频繁调整框架尺寸、更换管件规格的实验场景来说，能大幅减少结构搭建的准备时间。从实际使用的角度看，这类框架除了作为结构力学教学的演示教具，还可以作为小型传感器安装的承载支架、透明流体管路的排布载体，因为所有管件都是中空通透结构，走气、走液的实验回路可以直接依托框架本身的管件搭建，不需要额外在框架上固定管路，整体集成度更高。设计上没有采用传统立方体框架的角件连接方案，而是直接在每根通透管的端部加工外螺纹段，

　　在三个面交汇的角点位置使用内置内螺纹的连接紧固件，每根管件的端部螺纹旋入对应角件的螺纹孔内，就能完成单根管件的固定，整个立方体12根边对应的管件，仅靠8个角部的螺纹紧固件就能完成全部连接，没有多余的连接零件，零件种类被压缩到只有管件和角部紧固件两类，不管是加工备料还是现场组装，都能降低物料管理的难度。考虑到组装时的操作便利性，每根管件端部的螺纹段长度做了统一控制，旋入角件后不需要额外调整管件的伸出长度，就能保证立方体各边的尺寸一致性，相邻管件在角点位置的轴线保持严格垂直，不会出现因为螺纹旋入深度不一致导致的框架扭曲、面与面不垂直的问题。安装边界方面，整框的外形尺寸完全由单根通透管的长度决定，

　　设计时可以根据实际使用需求裁切对应长度的管件，不需要修改角部紧固件的结构，只要管件的外径和端部螺纹规格统一，就能适配不同尺寸的框架搭建需求；角部紧固件的外形做了圆弧过渡处理，没有尖锐的外凸棱角，在教学场景使用时能避免磕碰划伤，紧固件的最大外轮廓尺寸不超过管件外径的1.5倍，不会在框架角部形成过大的外凸结构，多个同规格框架并排摆放时可以紧密贴合，不会因为角部凸起出现间隙。结构的可拆卸特性也给后期维护带来了便利，要是某一根管件出现磨损、开裂或者需要更换成其他材质的管件，只需要旋下对应位置的两根相邻管件，就能把损坏的管件从角件上旋出更换，不需要把整个框架完全拆散，更换单根管件的操作时间不超过两分钟，对于需要频繁调整结构的实验场景来说，

　　这种维护效率是焊接框架完全达不到的。另外，通透管件的材质可以根据使用场景更换，做结构承载演示时可以选用金属材质的管件提升整体强度，做流体演示或者光学实验时可以更换透明玻璃或者亚克力材质的管件，角部紧固件不需要做任何改动就能适配不同材质的管件，通用性很强。在做空间结构的受力测试时，这种框架的受力传递路径非常清晰，每根管件承受的轴向力可以直接通过端部的螺纹传递到角件上，没有额外的传力损耗，测试得到的力学数据更接近理论计算值，适合作为材料力学、结构力学课程的配套实验教具，学生可以自己动手组装框架，粘贴应变片测试不同位置管件的受力情况，直观理解空间桁架结构的受力特点。要是用来做小型设备的外防护框架，只需要在管件上加装对应的固定卡扣，就能安装透明防护板，因为框架本身的管件是规整的直边结构，防护板可以直接贴合在管件的外侧平面上，不需要额外做适配的安装结构，防护板的裁切也非常简单，只需要按照框架对应面的内尺寸裁切就能直接安装。
