1U规格立方体纳卫星结构设计方案

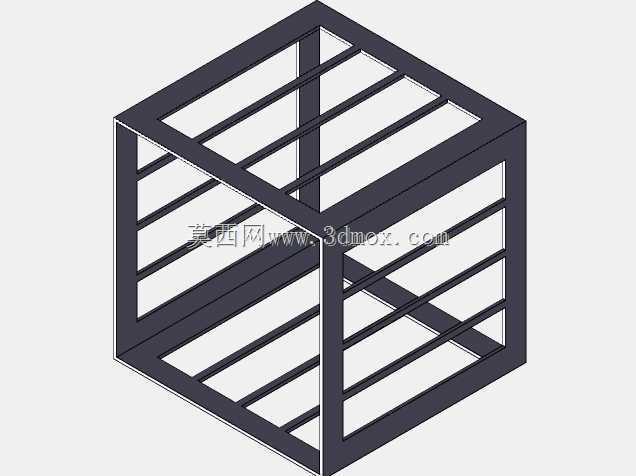

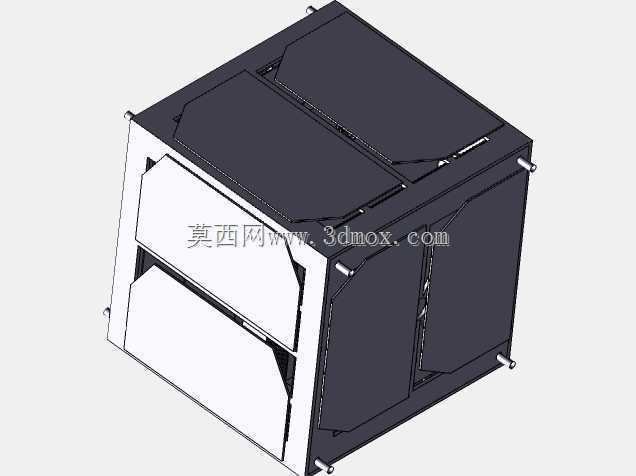

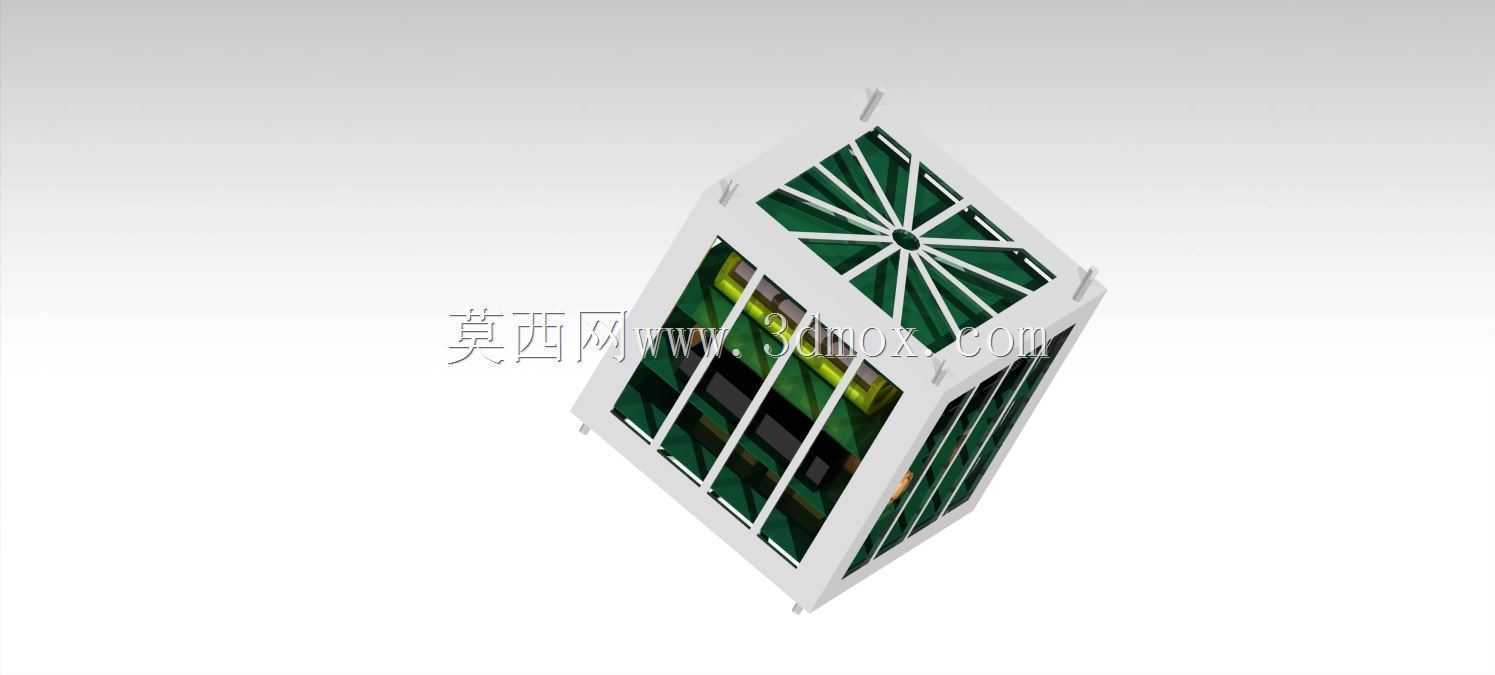

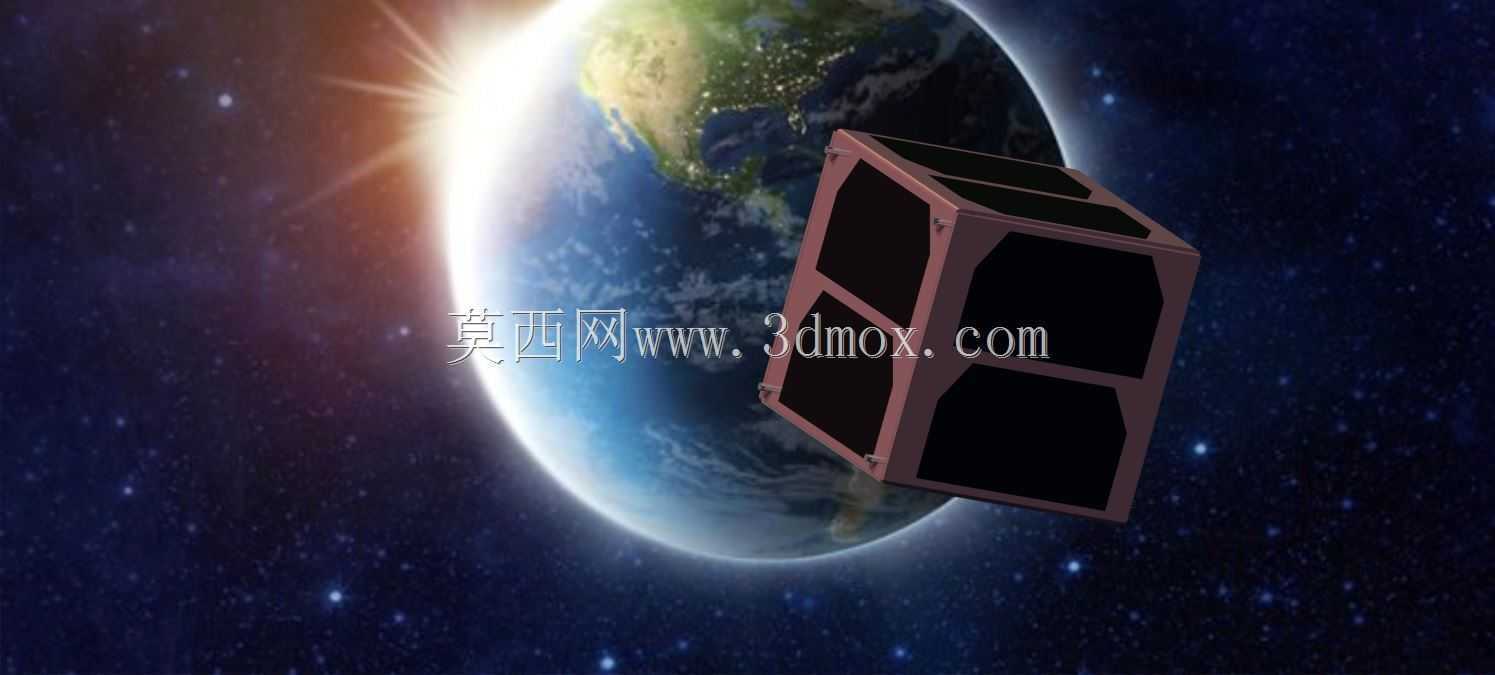

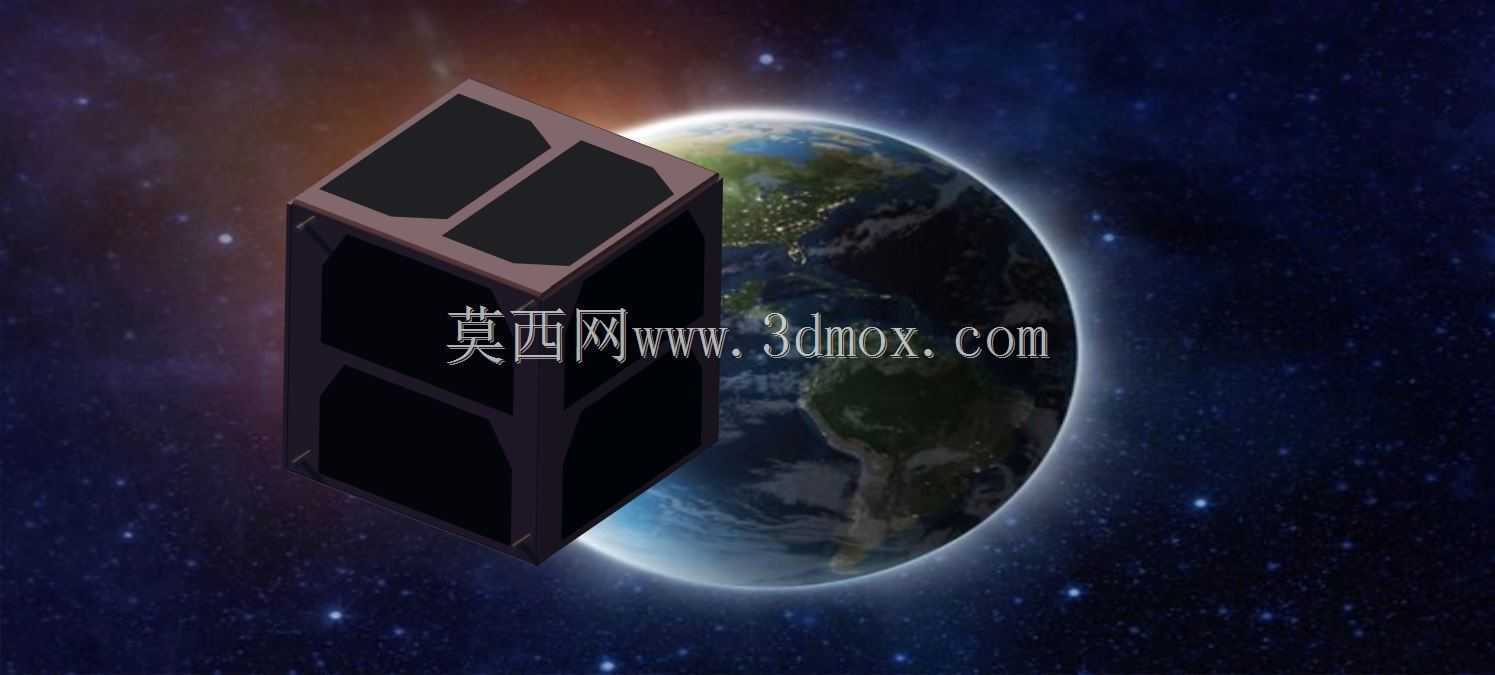

　　在近地轨道微纳卫星的快速迭代研发场景中，1U规格的立方体卫星是当前高校航天载荷验证、商业航天短周期组网任务中应用占比最高的标准化构型，这类构型严格遵循立方星通用设计规范，单星外形边界控制在100mm×100mm×100mm的立方体空间内，适配通用的立方星部署器弹射接口，无需定制化星箭适配结构即可完成搭载发射，大幅降低了微纳卫星的发射准入门槛。从结构设计逻辑来看，该构型采用框架承力式主体结构，外部蒙皮与内部安装骨架采用分体式设计，骨架作为主承力结构承担发射阶段的过载冲击与振动载荷，蒙皮则兼顾外部防护与设备安装基面功能，六个外表面中五个面预留了太阳能电池板的安装位，仅保留一个面作为星载测控天线、载荷接口的布设面，

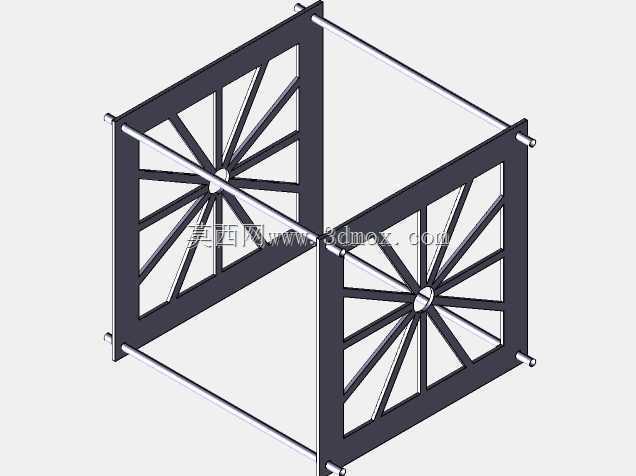

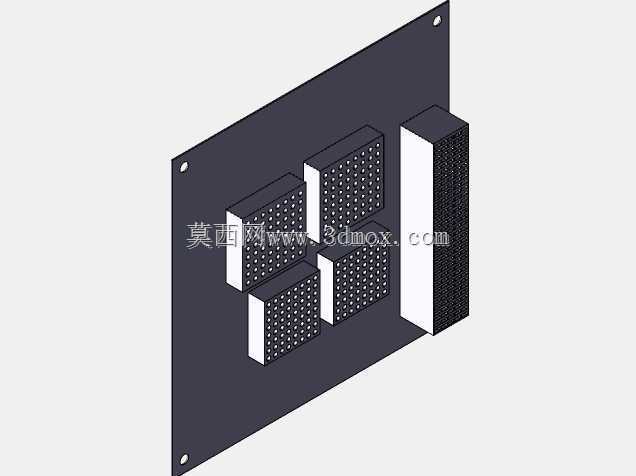

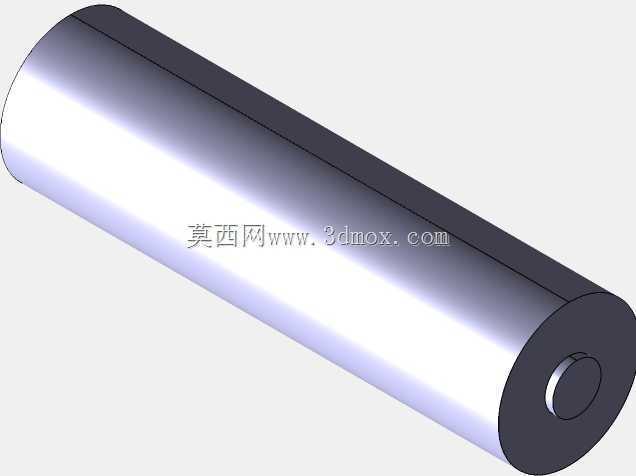

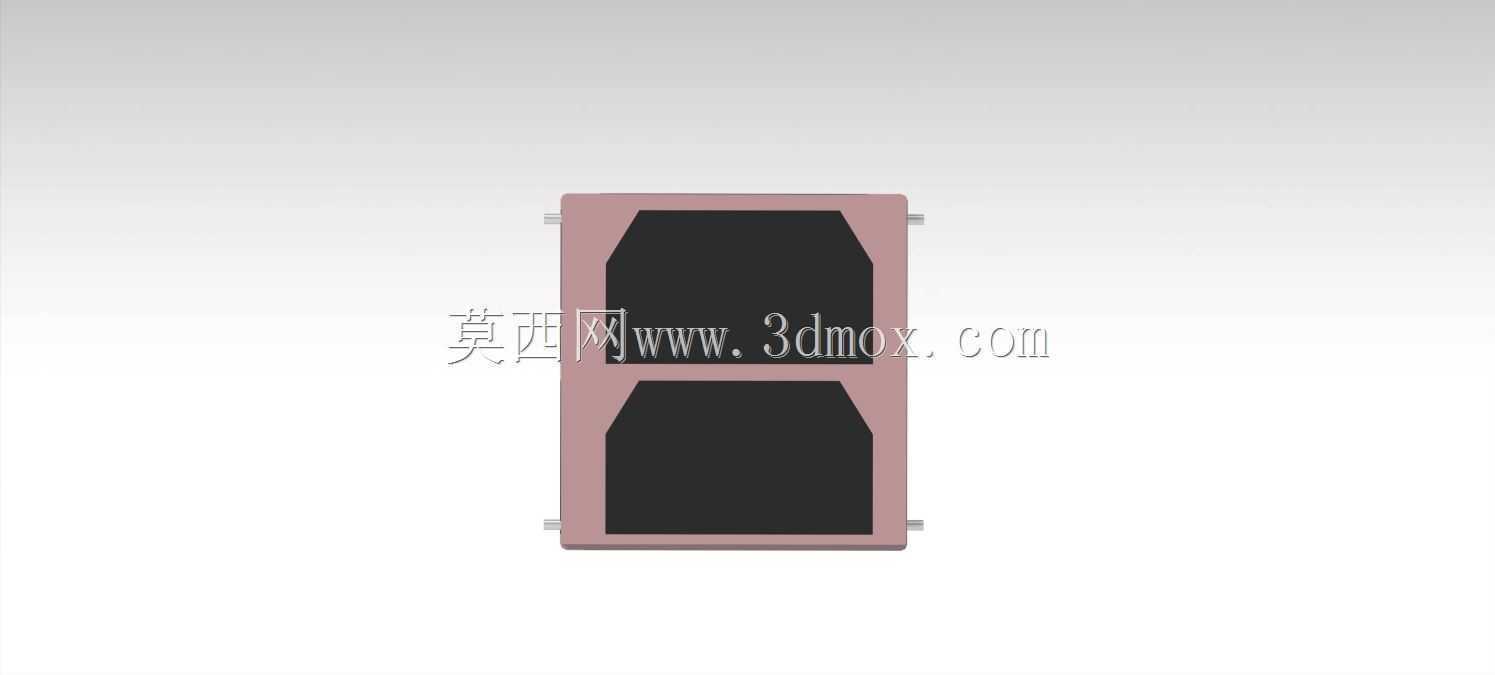

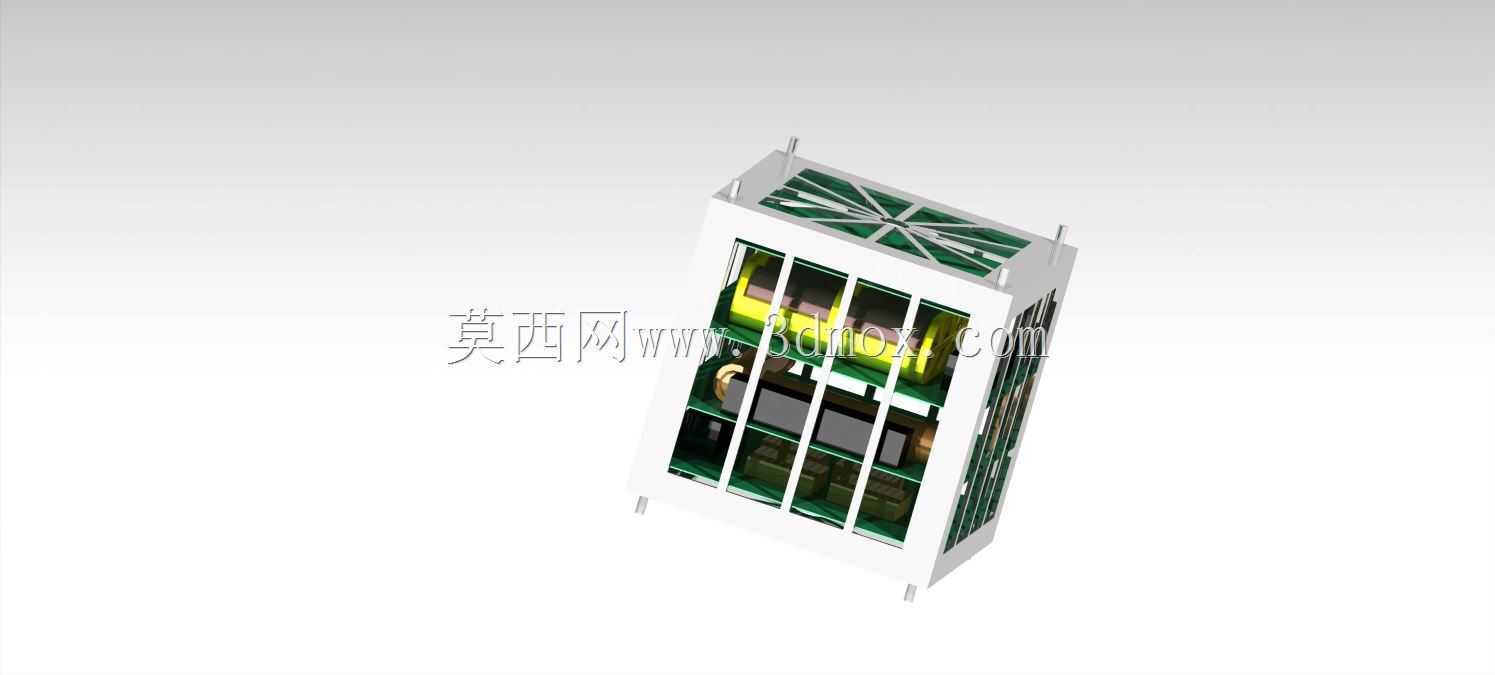

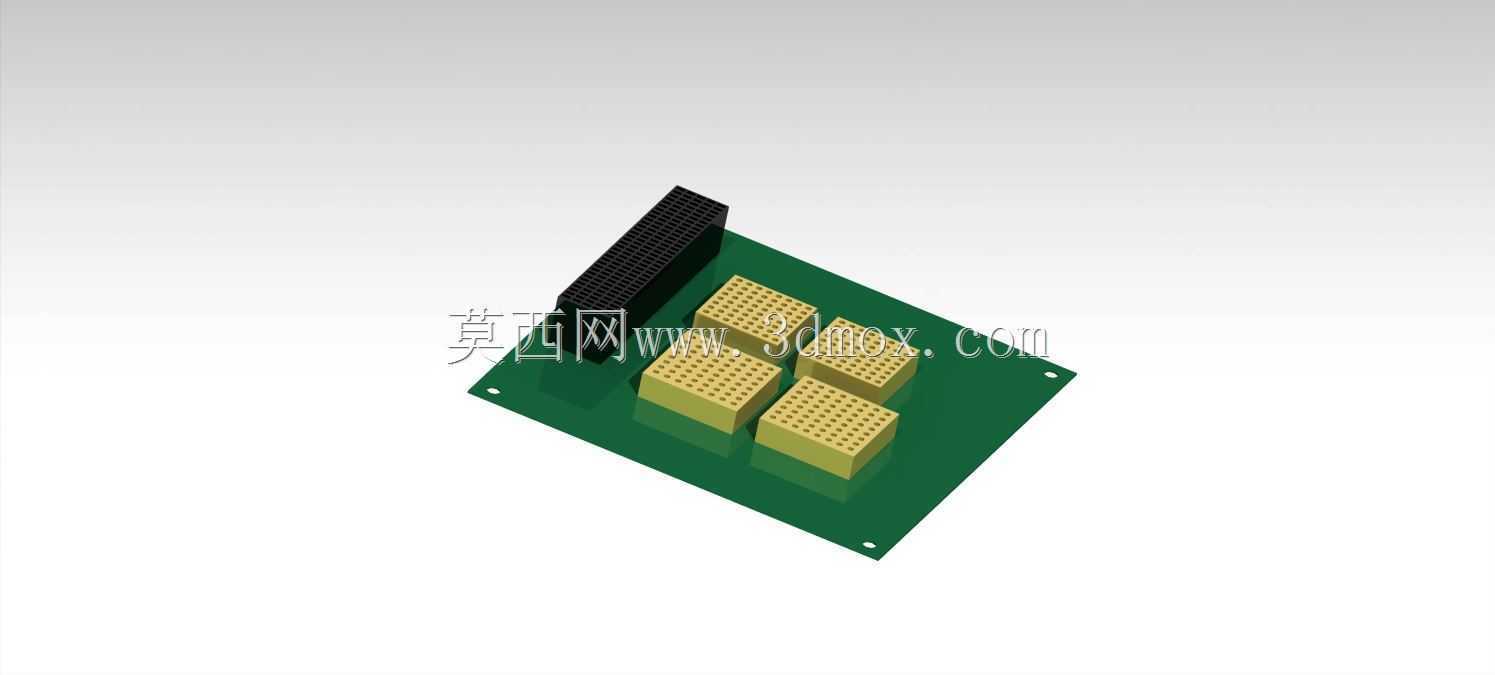

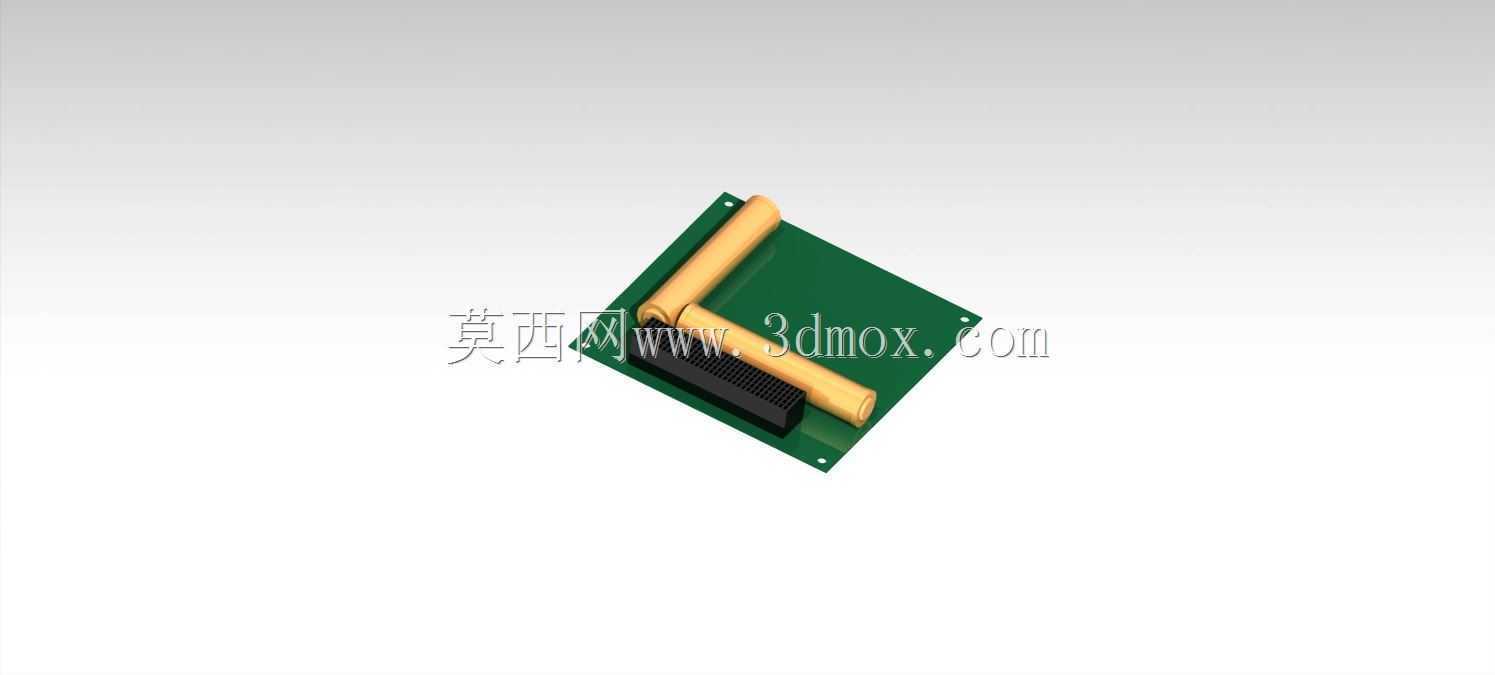

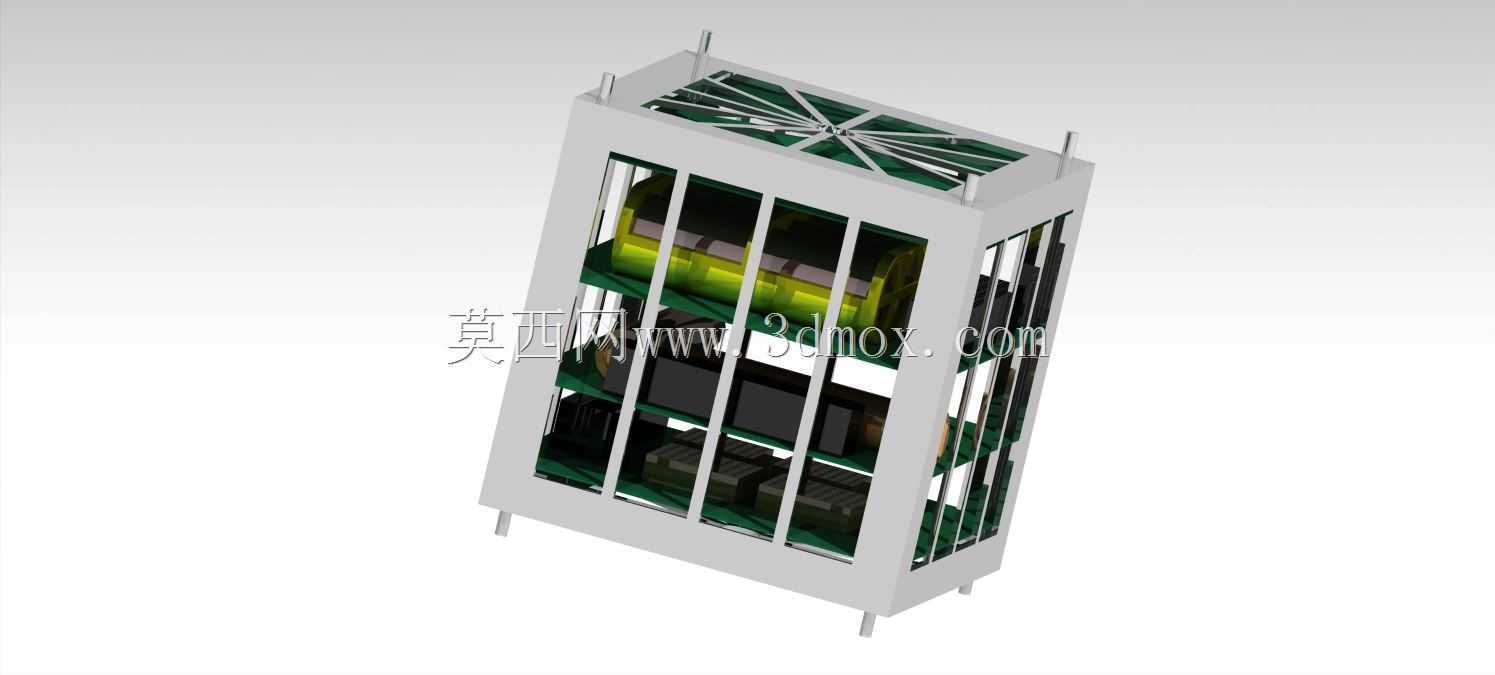

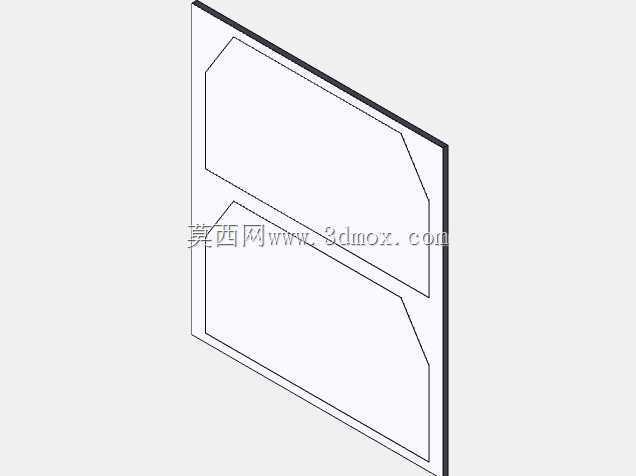

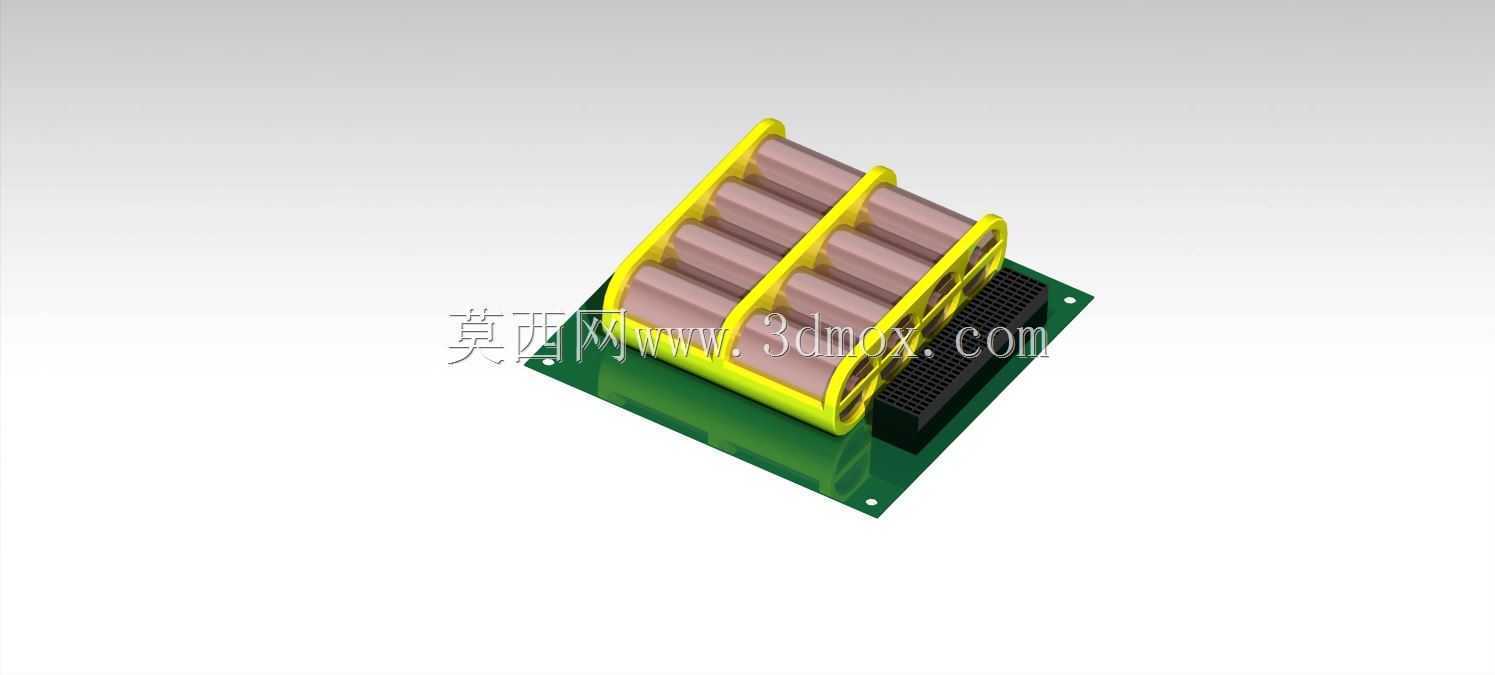

　　电池板采用嵌入式安装方式，与星体表面齐平，避免突出结构在弹射部署过程中与部署器内壁发生剐蹭，同时也能最大化受晒面积，提升整星的能源供给效率。内部空间采用分层式布局思路，沿星体高度方向划分为三个功能舱段，最上层为星载计算机、姿控传感器的安装层，中间层为电源管理模块、通信模块的布设层，最下层为载荷搭载舱，可根据任务需求更换不同的实验载荷，各舱段之间采用标准化的螺接安装柱连接，安装柱的位置统一适配通用PCB板的安装孔位，无需额外定制安装支架即可完成商用现货星载电子设备的快速集成，大幅缩短整星的装配周期。在安装边界的设计考量上，星体所有棱边均做了R2的圆角处理，避免锐边在装配、运输过程中划伤操作人员或破坏部署器内部的缓冲涂层，

　　星体表面所有外接接口均采用内沉式设计，接口端面不超出星体的理论外形边界，保证整星在装入部署器时无结构干涉。太阳能电池板的走线采用内部穿腔式布设，所有线缆均隐藏在骨架的走线槽内，外部无裸露线缆，避免发射阶段的振动导致线缆脱落或缠绕。从实际应用场景来看，这类标准化1U立方星可承担近地轨道的大气参数探测、业余无线电通信、空间元器件验证等多种任务，由于其结构完全遵循通用立方星规范，研发团队无需重新开展结构力学仿真验证，仅需根据任务载荷的重量分布调整内部配重块的位置，即可满足发射阶段的质心偏移量要求，整星的质心偏移量严格控制在2mm以内，保证弹射部署后不会出现姿态翻滚超出姿控系统调节范围的问题。结构材料选用方面，

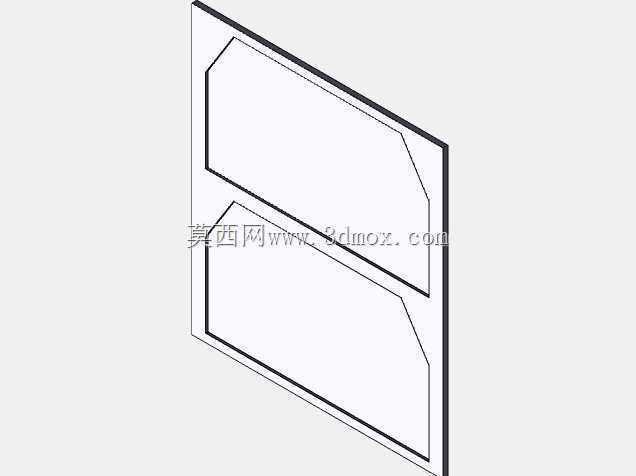

　　主承力骨架采用7075铝合金加工，在保证结构强度满足发射过载要求的前提下，将整星结构重量控制在300g以内，预留出足够的重量配额给星载电子设备与实验载荷，蒙皮采用2mm厚的铝合金板材，表面做导电氧化处理，兼顾电磁屏蔽功能，减少空间带电粒子对内部电子设备的辐照干扰，同时也能避免星载电子设备的电磁信号对外辐射干扰测控通信链路。在细节设计上，星体的分离面采用定位销加螺接的组合连接方式，定位销保证上下舱段的装配同轴度，螺接结构保证连接强度，装配完成后整星的外形尺寸公差控制在±0.1mm以内，完全适配标准3U、6U部署器的单星安装槽位，既可以单星独立部署，也可以多颗组合堆叠完成批量组网发射。太阳能电池板与星体结构之间采用隔热垫片隔离，减少轨道阳照期电池板的高温向星体内部传递，保证内部电子设备的工作温度维持在合理区间，同时电池板的安装间隙预留了0.2mm的热膨胀余量，避免轨道高低温交变环境下电池板与结构之间出现热应力变形导致电池片碎裂。
