工业设备内置电源箱承载底盘结构

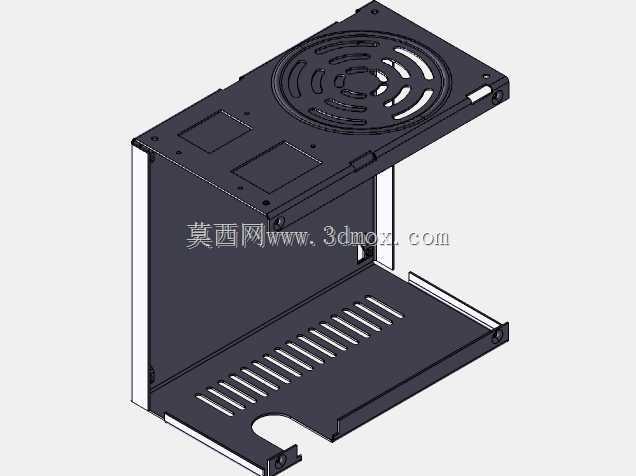

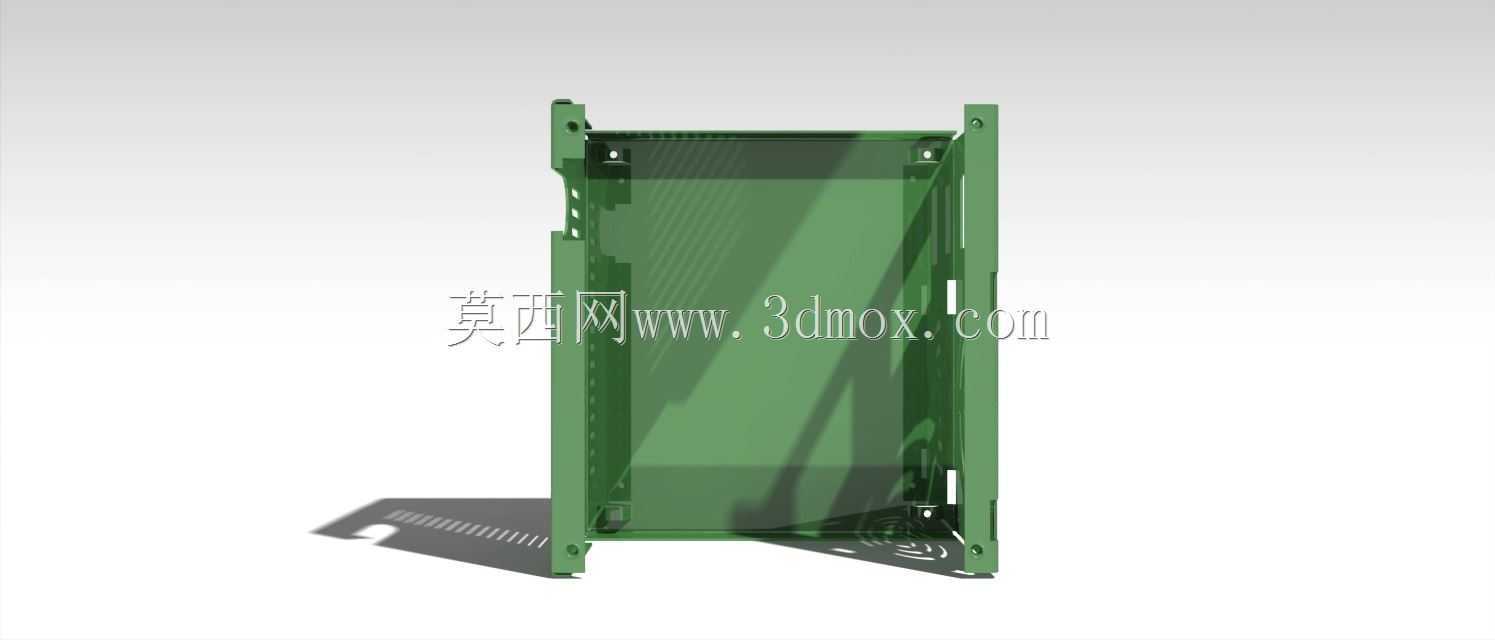

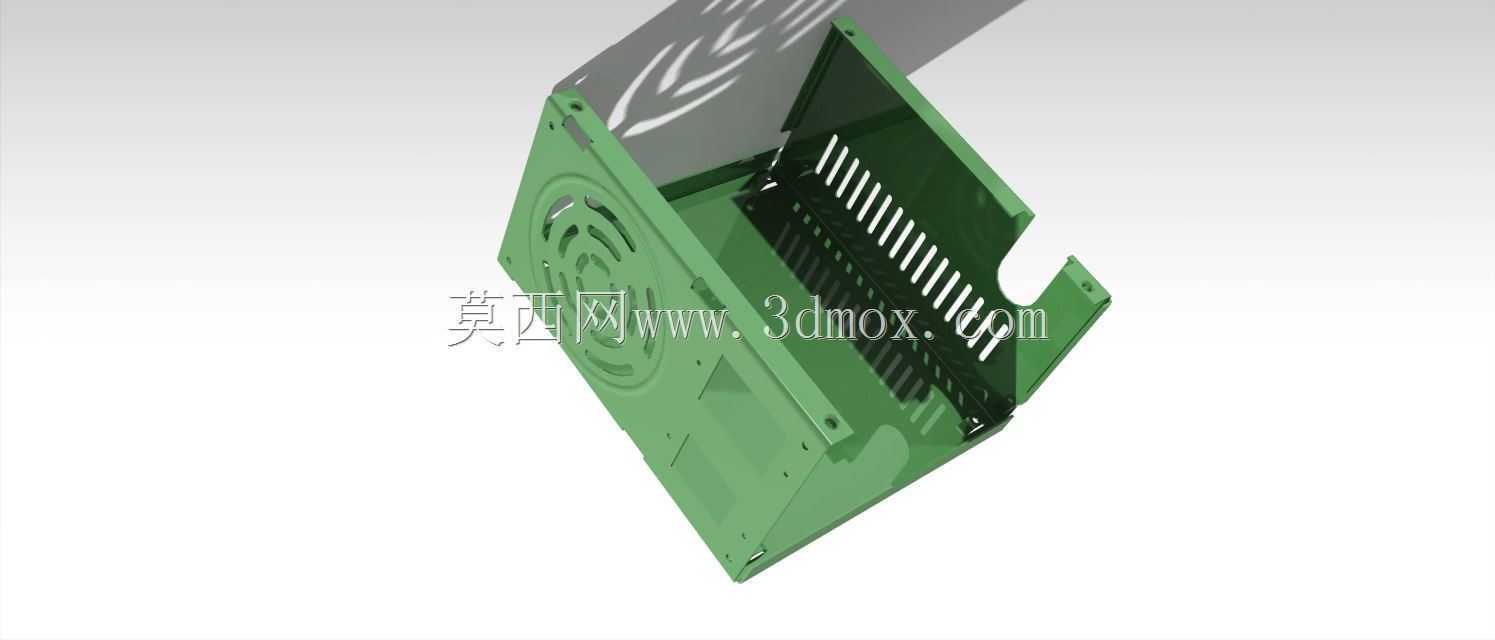

　　从实际使用场景来看，这类底盘多数安装在电气柜下部或者设备侧腔位置，安装时需要和电源箱上盖、侧围板配合形成封闭的电源容纳空间，避免车间内的金属碎屑、粉尘飘落到电源接线端子处引发短路故障，同时结构上预留的安装孔位可以直接固定电源主板、滤波电容、接线端子排等元器件，不需要额外在底盘上二次打孔，减少现场装配的加工工作量。设计思路上优先考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯避让圆角，避免折弯处出现应力集中开裂的问题，侧边的翻边结构一方面提升了整个底盘的结构刚性，减少薄钣金件受力后的形变幅度，另一方面翻边上预留的螺丝孔可以直接和箱体其他部件锁附，不需要额外加装连接角码，减少装配零件数量。这类电源箱底盘是工业电气柜、工控设备内置电源模块的核心承载钣金件，日常多应用在车间自动化控制柜、通讯基站供电单元、小型工业设备内置供电仓场景中，作为电源模块的安装基底，承担承载电源元器件、规整内部走线、配合箱体形成防护腔体的作用，区别于普通平板式安装板，该结构采用一体化折弯成型设计，无需额外拼接支撑件，就能满足常规开关电源模块的承重需求，适配功率段覆盖50W到500W的常见工业开关电源安装。底盘一侧预留的风扇安装位是结构设计的重点，对应位置的通风栅格采用等距长条开孔，开孔宽度控制在3mm以内，既保证散热气流可以顺利穿过栅格带走电源工作产生的热量，又能防止较大尺寸的金属异物掉入电源内部引发故障，栅格的排布方向和风扇气流方向保持一致，降低风阻提升散热效率，实际测试中搭配80mm规格的轴流风扇时，可以让电源满负载运行时的内部温度比无通风结构的安装底座低12℃左右，有效延长电源元器件的使用寿命。

　　安装边界方面，底盘的整体轮廓尺寸适配标准1U到2U高度的内置电源模块，底部的安装固定孔采用长圆孔设计，允许装配时存在±1mm的位置公差，降低和箱体其他部件的配合精度要求，即使钣金加工存在轻微的尺寸偏差，也能顺利完成锁附安装，不会出现孔位错位无法装配的问题。底盘侧边预留的走线缺口位置做了翻边钝化处理，避免线束穿过时被钣金锐边割破绝缘层，缺口的尺寸刚好可以穿过3组10平方毫米的动力线和2组信号线，满足常规电源模块的进出线需求，同时缺口位置可以搭配配套的线卡固定线束，防止设备运输过程中线束拉扯导致接线端子松脱。

　　结构强度上，1.2mm厚度的冷轧钢板基材搭配四周的折弯翻边，整体承重可以达到15kg以上，即使电源模块搭配额外的滤波组件、防雷模块等附件，也不会出现底盘下凹变形的问题，表面采用喷塑处理，涂层厚度控制在60到80微米之间，具备基础的耐锈蚀、耐绝缘性能，适合车间多粉尘、轻微潮湿的工作环境。和普通平板安装板相比，这种带围边的一体化底盘不需要额外搭配绝缘垫片就能满足基础的电气绝缘要求，围边的高度刚好可以遮挡电源模块的侧边接线部位，避免内部走线杂乱影响设备整体装配观感，同时围边结构可以阻挡部分电磁辐射外溢，搭配电源箱的金属上盖可以形成相对完整的电磁屏蔽腔体，减少电源模块工作时对周边工控信号的干扰。

　　在实际装配流程中，操作人员可以先将所有电源元器件固定在底盘上，完成接线调试之后再将整个底盘组件推入设备仓锁附固定，相比在箱体内部直接安装元器件的作业方式，这种分体式承载底盘可以让电源模块的装配、调试、维护工作都在箱体外完成，大幅提升装配和后期维护的效率，不需要在狭窄的设备仓内进行拧螺丝、接线等操作，降低运维人员的作业难度。底盘上的元器件安装孔位采用标准化排布，适配市面上多数主流品牌的工业开关电源安装尺寸，不需要针对特定品牌的电源重新调整孔位，具备较好的通用性，即使后期更换不同品牌的同功率电源模块，也可以直接固定在原有底盘上，不需要重新加工安装孔，降低设备后期维护改造成本。
