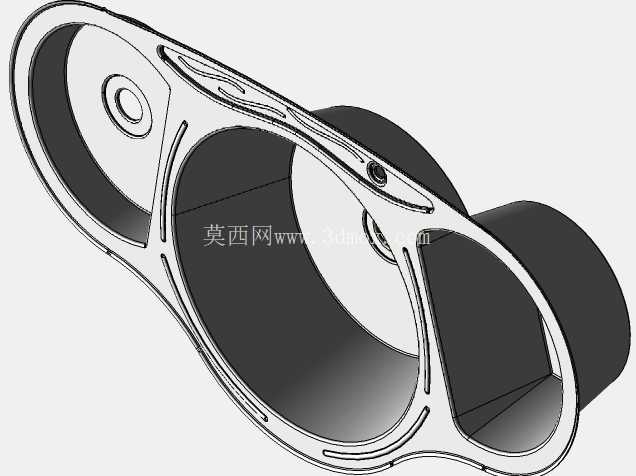

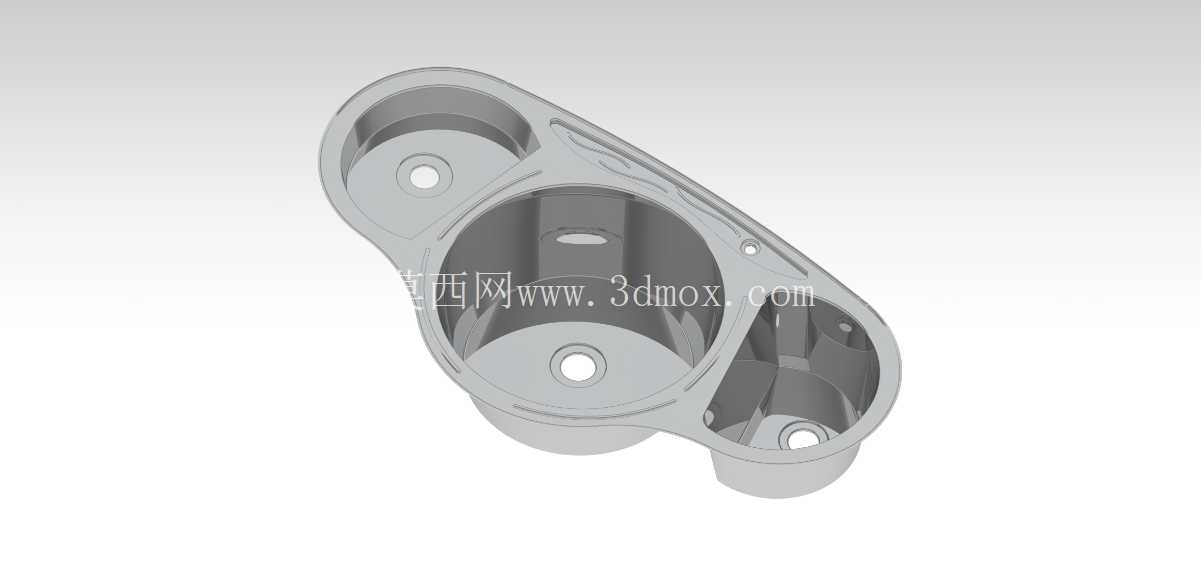

减压阀配套集成式水槽安装基座结构

　　在民用供水、小型工业流体输送的减压阀组安装场景中，这类集成式水槽结构承担着介质导流、安装定位、多管路汇接的核心作用，区别于传统分体式的阀座与水槽拼接结构，该零件将多个功能腔体整合为单一整体件，大幅减少了管路连接的密封点位，降低了长期使用过程中出现渗漏的概率。从结构设计逻辑来看，该零件采用多腔一体化铸造成型思路，主体设置三个不同内径的功能腔室，其中大直径腔室用于对接减压阀的出水端，承担主流道的介质缓冲作用，避免阀后压力波动带来的水流冲击直接传递到下游管路；两个小直径腔室分别对应旁通回路与压力检测接口的安装位，腔室边缘预留的凸台结构用于安装密封胶圈，无需额外加工密封槽即可实现端面密封，压缩了装配工序的耗时。

　　零件周向分布的四个带通孔的安装耳，是经过受力校核后设置的固定点位，每个安装耳的厚度与主体壁厚保持1.2倍的比例关系，避免螺栓锁紧时出现应力集中导致的耳位断裂，安装孔的位置度公差控制在0.1mm以内，能够直接适配标准减压阀组的安装面板，无需现场二次配打孔位。从安装边界来看，该零件的整体外轮廓采用圆弧过渡设计，没有突出的尖锐棱角，在狭小的设备箱体内安装时不会剐蹭周边的线缆与其他管路零件，主体底部的定位凸台能够嵌入安装面板的预留凹槽内，装配时可快速实现定位，不需要额外的工装辅助对齐。

　　在实际使用场景中，这类结构常应用于楼宇供水的分层减压阀组、小型净水设备的调压单元、气动系统的气源处理三联件配套安装位，其内部的腔体过渡位置均做了圆角导流处理，能够减少介质流经时的紊流现象，降低水流带来的振动与噪音，相比分体焊接的水槽结构，一体化的结构不存在焊缝腐蚀的问题，在带轻微腐蚀性的水质环境下使用寿命可提升40%以上。设计过程中针对壁厚做了均匀化处理，所有位置的壁厚差控制在1.5mm以内，避免注塑或者压铸成型时出现缩痕、气孔等缺陷，腔室内部的支撑筋位既提升了整体结构的刚性，又不会对介质流动造成明显阻碍，筋位的高度与腔室深度保持合理比例，不会在筋位根部形成介质滞留的死角，减少长期使用后的杂质沉积问题。

　　零件的外表面设置的浅凹槽结构，一方面是为了成型时减少材料用量，降低零件整体重量，另一方面凹槽形成的加强结构能够提升零件的抗形变能力，在管路带压工作时，即使出现瞬时的水锤冲击，零件也不会出现明显的形变导致密封失效。从装配适配性来看，该结构的接口尺寸均匹配通用的管路标准，不需要定制特殊规格的接头即可完成组装，维护时拆卸更换也更为便捷，不需要拆解整个阀组即可单独对该基座进行更换，降低了后期运维的成本。
