汽车发动机活塞结构设计三维数模

　　活塞作为内燃机往复运动的核心承载部件，直接决定了动力输出过程的燃烧效率与运行可靠性，这套三维数模完整还原了车用汽油机活塞的全部结构细节，覆盖从顶部燃烧室到裙部导向、销座连接的全尺寸特征，可直接用于结构校核、运动仿真以及配套组件的匹配设计。从实际应用场景来看，这类活塞主要适配小排量四冲程汽油机，装配后需要在高温高压的燃烧环境下完成高频往复运动，顶部直接承接混合气燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转输出扭矩，整个工作循环中活塞需要承受瞬时最高可达数兆帕的燃气压力，同时还要耐受燃烧过程中超过两千摄氏度的瞬时高温，加上每分钟数千次的往复运动带来的惯性载荷，对结构的强度分布、热变形控制都有极高的要求。

　　数模的结构设计完全贴合量产零部件的工程逻辑，顶部采用了适配缸内气流组织的凹坑造型，边缘预留了对应气门避让的凹位，避免活塞运行到上止点时与进排气门发生运动干涉，头部的环槽区域按照气环、油环的装配需求做了分层设计，两道气环槽负责密封燃烧室的高压燃气，防止燃气下窜到曲轴箱，下方的油环槽则设计了对应的回油孔结构，能够将缸壁上多余的润滑油刮下通过回油通道流回油底壳，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。裙部的型线没有采用正圆柱设计，而是按照热态变形规律做了中凸变椭圆的型面处理，冷态下裙部与缸壁之间保留合理的配合间隙，当发动机达到工作温度后，活塞裙部受热膨胀能够与缸壁形成均匀的贴合面，既避免冷启动敲缸，也能防止热态下活塞卡滞在缸筒内，裙部表面的石墨涂层区域在数模中也做了特征区分，对应实际生产中降低摩擦系数的表面处理工艺。

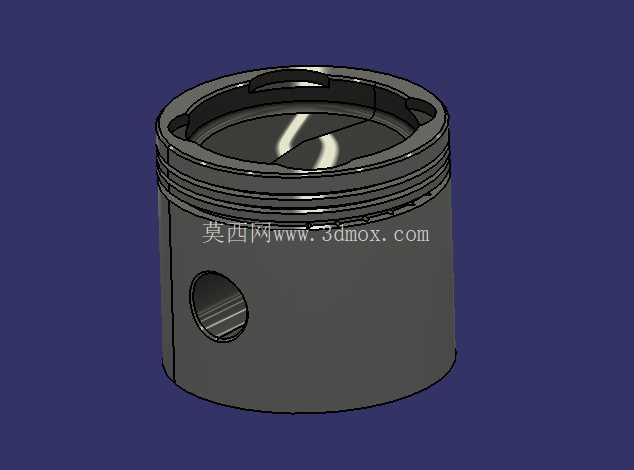

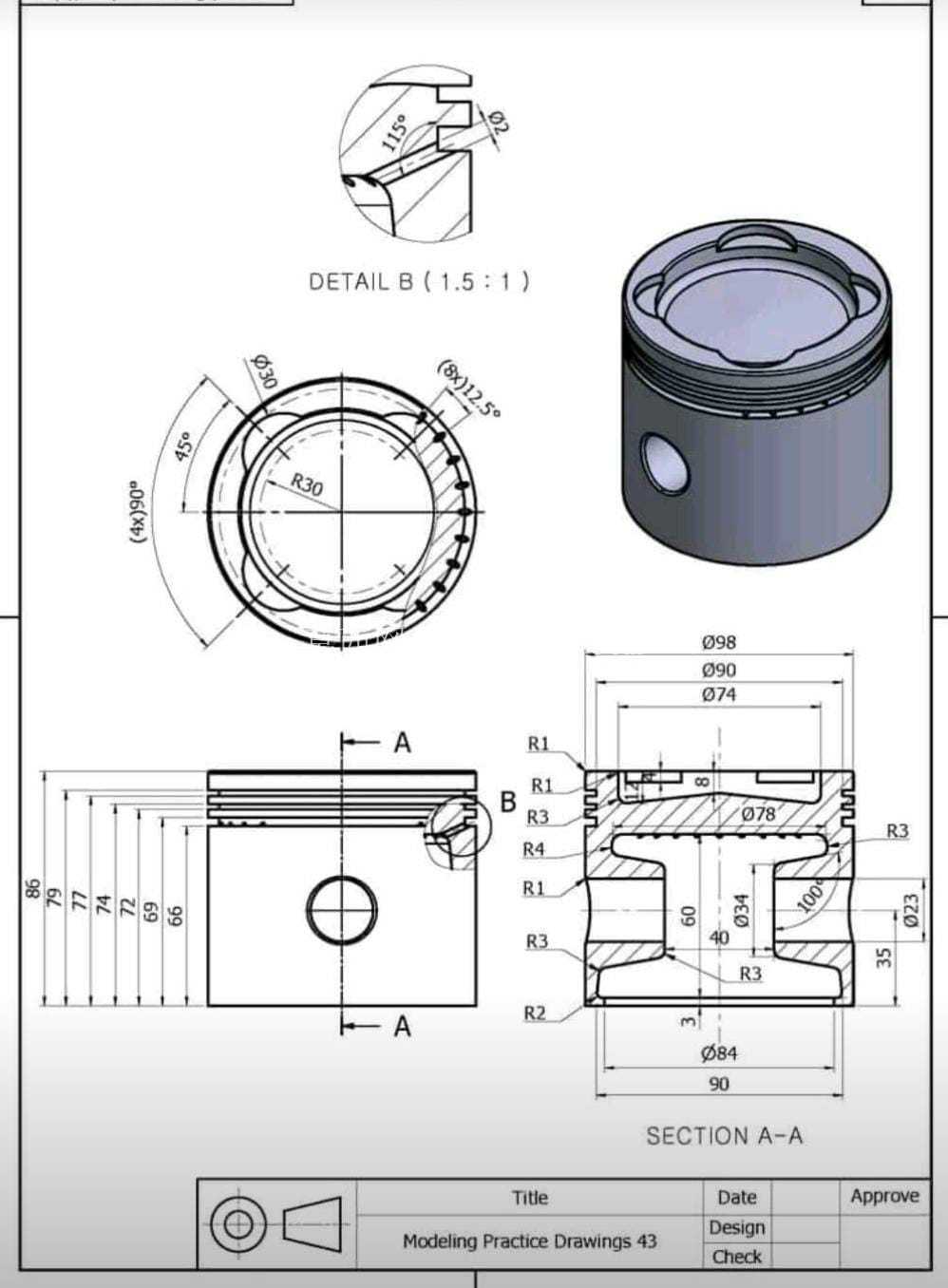

　　销座部分的结构采用了加强筋过渡设计，将活塞顶部传递来的爆发压力均匀分散到活塞销的接触面上，避免局部应力集中造成销座开裂，销孔内部的卡环槽特征完整还原，用于装配活塞销卡环限制活塞销的轴向窜动，防止销子窜出刮伤缸壁。从尺寸边界来看，这套活塞的外径为90毫米，总高度为77毫米，压缩高度对应环槽到销孔中心的距离为40毫米，活塞销孔直径为24毫米，所有尺寸公差带在建模时都预留了后续工程图导出的标注基准，头部环槽的宽度、深度都按照量产活塞环的标准规格做了匹配，不需要额外调整就可以直接适配标准规格的活塞环组件。

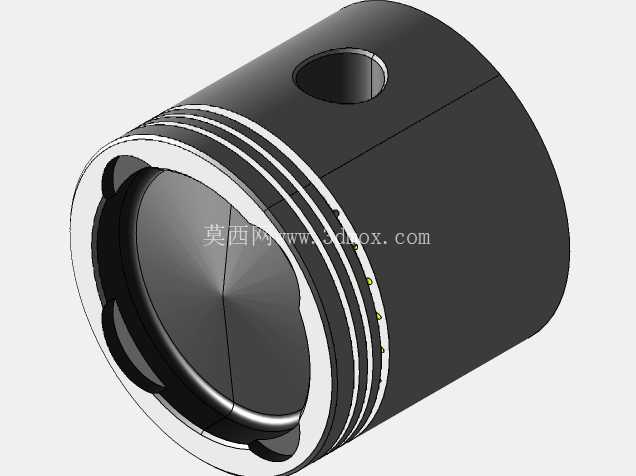

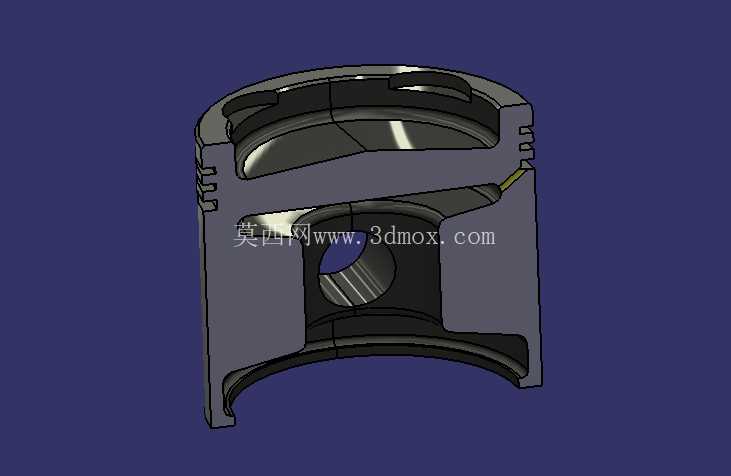

　　在建模过程中，所有圆角过渡都严格按照工程实际要求设置，比如燃烧室边缘的R1圆角、环槽上下棱边的R0.3圆角、销座与裙部连接位置的R3过渡圆角，这些细节直接影响零部件的疲劳寿命，尖锐棱边在交变载荷作用下很容易产生应力集中源，长期运行后会出现裂纹扩展导致活塞失效。数模同时包含了完整的剖面结构特征，可以直接剖切查看内部的壁厚分布，顶部壁厚从中心到边缘逐渐过渡，既保证顶部的强度承受燃气压力，也能控制活塞整体重量，降低往复运动的惯性力，减少发动机运行过程中的振动与噪声。

　　这套模型可用于新机型开发阶段的结构匹配验证，也可以作为教学场景下内燃机结构讲解的演示模型，导入动力学仿真软件后可以直接添加运动副约束，完成曲柄连杆机构的运动学仿真，校核活塞在整个行程中的侧压力变化、与缸壁的接触应力分布，也可以导入有限元分析软件，施加温度场与压力载荷完成热机耦合分析，验证不同工况下活塞的变形量与应力分布是否满足设计要求。需要注意的是，活塞的重量分组特征在数模中也做了对应标识，实际装配时同一台发动机需要选用同一重量分组的活塞，保证各缸往复运动件的重量差控制在允许范围内，避免运行过程中出现不平衡的惯性力造成发动机抖动。
