基于NACA翼型坐标的曲面机翼结构设计

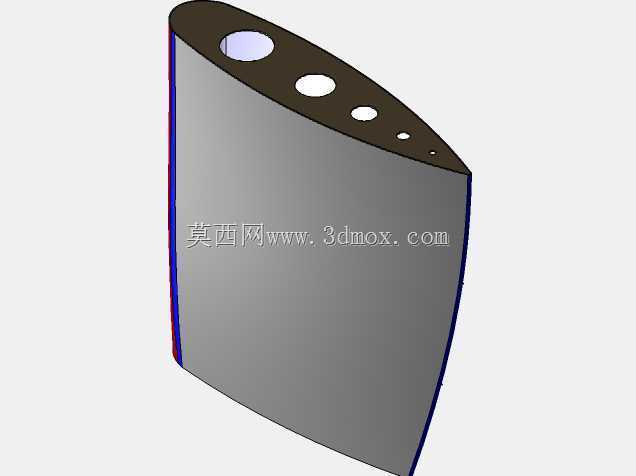

　　在航空飞行器结构设计领域，机翼作为核心升力承载部件，其翼型曲面的精度直接决定了飞行器的气动效率与飞行稳定性，本次设计的翼段结构，正是围绕低速飞行器的实际使用需求展开，从翼型坐标导入到曲面成型的全流程，都贴合实际工程中的加工与装配边界要求。日常做航空类结构设计时，很多新手容易忽略翼型弦长方向的安装孔位匹配问题，这次的翼段在翼型前缘到后缘的上翼面，沿弦长方向依次排布了不同直径的贯通孔，这些孔位并非随意设置，最靠近前缘的大直径孔是用来穿入主翼梁的承力结构，后续依次减小的孔位分别对应肋板定位、操纵线管路敷设、传感器走线的安装需求，孔位的中心连线严格贴合翼型的中弧线走向，避免钻孔时破坏翼面的曲面连续性，也能保证装配时各部件的同轴度误差控制在航空结构允许的公差范围内。

　　设计初期先梳理了NACA翼型的坐标点集，这类低速翼型的最大厚度位置通常在弦长30%左右，做曲面构建时没有直接用样条曲线一次性拟合整个翼型，而是将翼型的上下表面分开处理，前缘曲率变化大的区域加密了坐标点密度，后缘厚度较薄的位置特意做了0.3mm的钝边处理，避免实际加工时出现锐边崩缺，也能降低翼尖涡带来的诱导阻力。翼段的展向长度和弦长的比例参考了轻型无人机的外翼段参数，翼根位置的端面做了垂直于翼梁轴线的平面处理，方便和机身侧的翼根接头通过螺栓连接，安装时不需要额外做修配，只要对齐翼梁孔位就能保证翼型的安装角符合设计要求。

　　从功能特性来看，这个翼段属于非增升的基础翼面结构，没有设置襟翼、副翼的活动机构，主要用于小型固定翼无人机的外翼段，或者航模飞行器的主翼测试段，曲面的光滑度控制在Ra1.6以下，减少飞行时的摩擦阻力，翼面的厚度从翼根到翼稍没有做额外的减薄处理，保证展向的结构刚度，在承受3g过载的情况下，翼面的最大变形量不会超过弦长的1%，不会因为变形导致翼型失真影响气动性能。做曲面构建时特意检查了翼型上下表面的曲率连续性，在最大厚度位置没有出现曲率突变，避免气流在该位置发生提前分离，提升低速飞行时的失速迎角范围。

　　实际工程应用中，这类翼段的加工通常采用复合材料热压罐成型，或者轻质铝合金数控铣削，设计时已经考虑了加工的脱模角度，翼面的拔模斜度控制在1.5度以内，不会影响翼型的气动外形，也能保证加工时顺利脱模。安装边界方面，翼根端面的孔位间距和主翼梁的连接孔完全匹配，不需要现场二次打孔，翼段的重量控制在同尺寸金属翼段的合理范围内，不会给飞行器带来额外的重量负担。很多人做翼型设计时容易只关注气动外形，忽略内部的走线和承力结构的空间预留，这次的翼段内部在翼梁孔和后缘之间预留了足够的空腔，既可以敷设操纵线路，也能在需要时填充泡沫材料提升结构刚度，同时不会增加过多的结构重量。

　　在曲面构建的过程中，特意验证了翼型坐标的准确性，将导入的坐标点和标准NACA翼型的理论坐标做了偏差分析，最大偏差不超过0.1mm，完全满足小型飞行器的翼型精度要求，翼尖位置做了小角度的切尖处理，减少翼尖涡的强度，进一步提升巡航状态下的升阻比。对于结构设计从业者来说，这类翼段的设计难点不在于曲面的复杂程度，而在于如何平衡气动精度、结构强度、安装便利性三者的关系，不能为了追求曲面的光滑度忽略安装孔位的强度，也不能为了提升结构强度随意增加翼面厚度导致气动性能下降，这次的设计在三者之间找到了合适的平衡点，既保证了翼型的气动外形符合理论计算要求，也预留了足够的安装和走线空间，结构刚度也能满足常规低速飞行的载荷要求。
