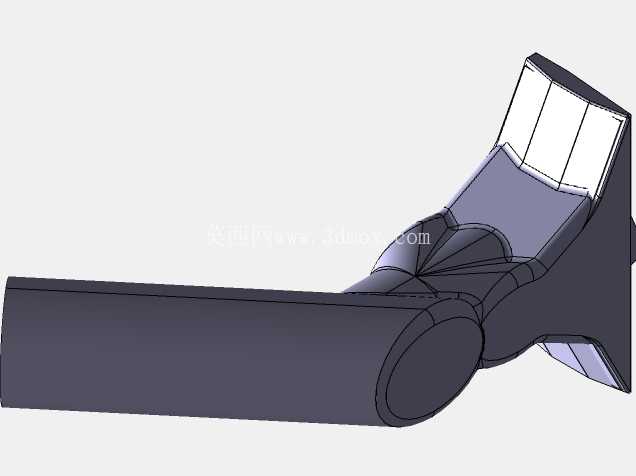

家用清洁设备弯角吸尘连接管道结构

在日常家用及商用清洁设备的管路系统设计中，弯角连接管道是决定吸尘作业覆盖范围、气流输送效率的核心结构件，不同于常规直连管路，这类带弯折角度的管道需要同时兼顾操作握持的人机适配性、气流转向过程中的压损控制、以及与相邻刷头、主机接口的安装匹配度。从实际应用场景来看，这类管道多装配在手持吸尘设备的刷头与主吸管之间，或是立式吸尘器的弯折操作段，作业时需要承担用户握持施力的受力需求，同时要保证大粒径灰尘、毛发等杂物在转向位置不会出现卡滞堵管的问题。

设计过程中首先要考虑的是流道的顺滑过渡，常规直角弯折的管路会让气流在转角位置形成涡流，不仅会增大风阻导致主机吸力损耗，还容易让絮状杂物在涡流区缠绕堆积，长期使用后造成管路通径缩小、吸力下降。因此在曲面构建阶段，采用角度样条线控制弯折段的曲率变化，让整个流道的内壁过渡不存在突变的折角，气流从直管段进入弯折区时可以沿着顺滑的曲面改变流向，最大限度降低局部压损。从结构受力角度来看，管道的握持段需要做局部的壁厚加强，因为用户在清洁沙发缝隙、墙角、家具底部等位置时，往往会通过弯折段施加侧向的推力，调整刷头的贴合角度，如果管壁强度不足，长期受力后容易出现开裂、连接位松脱的问题。

安装边界的尺寸匹配是这类零件设计时容易被忽略的细节，管道两端的接口分别对应刷头端的旋转连接位和主吸管端的插接位，接口的配合公差需要控制在合理范围：过松会导致使用过程中管路脱落、接缝处漏风泄压；过紧则会让用户拆装清理堵塞杂物时操作费力，甚至长期插拔后磨损接口密封面。弯折段的角度设置也需要结合实际作业姿态调整，角度过小会导致刷头与握持位置距离过近，清洁低矮缝隙时用户需要弯腰幅度大，长时间作业容易疲劳；角度过大则会让管路整体的操作力矩变大，握持时手腕受力增加，操控灵活性下降。

从外形结构来看，管道的外壁曲面并非单纯的等径圆管过渡，靠近握持位置的截面做了贴合手掌弧度的微幅调整，既不会破坏内部流道的圆形通径结构，又能提升握持时的贴合感，避免操作时打滑。流道内部的所有拼接位置都做了顺滑的圆角处理，不存在凸起的接缝台阶，避免毛发、纤维类杂物在经过时被台阶勾挂缠绕。在壁厚设计上，采用了渐变壁厚的方案，直管段壁厚保持均匀以控制整体重量，弯折受力区和接口连接位适当增加壁厚，提升结构强度的同时不会让零件整体过重，增加手持操作的负担。

实际测试验证阶段，需要重点关注两个维度的性能：一是气流通过时的噪音表现，不合理的弯折曲面会让气流在管路内产生紊流噪音，尤其是高功率档位下，管路的风噪会直接影响使用体验，顺滑的样条曲面可以让气流保持层流状态，大幅降低紊流产生的异音；二是跌落和侧向受力的结构强度，日常使用中设备难免出现磕碰、跌落的情况，弯折位置作为应力集中区，曲面过渡的合理性直接决定了零件的抗冲击能力，均匀的曲率变化可以让冲击力沿着管壁分散传递，避免应力集中在某一个点位导致断裂。这类管道结构的设计核心，是在满足流体输送效率的前提下，平衡人机操作的舒适度、结构强度、安装适配性多个维度的需求，每一处曲面的曲率调整、壁厚的变化、接口尺寸的设定，都需要结合实际使用场景的受力、气流、操作习惯反复迭代优化，而不是单纯的外形弯折建模。
