带多孔安装法兰的弯管式排气连接构件

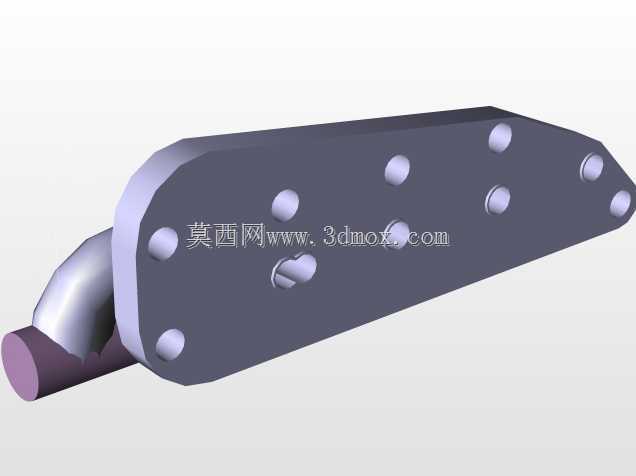

　　这款排气连接构件主要面向小功率内燃动力单元、小型空压机组以及密闭舱室通风回路的排气端接驳场景，在实际产线配套中，这类构件往往承担着排气流转、安装定位、振动隔断的多重作用，并非单一的通流管路件。从结构上看，构件主体采用一体化成型的扁形基座搭配侧向弯管出口，基座端面均匀布置多组安装孔位，孔位排布沿基座长轴方向对称分布，既可以匹配不同孔距的对接法兰面，也能在安装时通过多组螺栓均匀压紧密封垫片，避免长期受排气温度影响出现密封面翘曲漏气的问题。

　　设计阶段首先要考虑的是通流截面的平滑过渡，弯管与基座腔体的衔接处做了大圆角顺滑处理，没有直角突变结构，能大幅降低排气气流在腔体内的紊流噪声，同时减少气流阻力带来的功率损耗——这一点在配套小型动力设备时尤为关键，紊流带来的背压升高会直接导致设备输出效率下降，严重时甚至会引发设备过热停机。基座上的安装孔全部采用沉孔设计，螺栓锁紧后头部不会突出基座端面，既可以避免安装时与对接面的其他构件发生干涉，也能减少外部杂物堆积在螺栓头部造成的锈蚀风险，在户外配套场景下能有效提升构件的使用寿命。

　　从安装边界来看，扁形基座的设计相比传统圆形法兰更节省安装空间，尤其适合设备内部布局紧凑、安装面为狭长平面的配套场景，弯管的出口角度经过适配调整，接驳外部排气软管时不会与周边的线束、散热构件发生空间干涉，安装人员不需要额外对管路进行切割改向，能大幅缩短现场装配的工时。构件的腔体壁厚做了差异化设计，基座安装面区域壁厚略高于弯管段，既保证了安装锁紧时的结构强度，避免螺栓压紧力导致基座变形，也能控制整体构件的重量，不会给对接的设备端面带来额外的负重负担。

　　在实际工况适配中，这类排气构件可以耐受常规排气温度下的热形变，多螺栓的固定方式能抵消设备运行时产生的持续振动，避免长期振动下连接螺栓松脱。设计过程中采用曲线样条构建弯管的内流道曲面，保证流道全程曲率变化均匀，不会出现局部截面突变造成的气流涡旋，同时外轮廓的曲面过渡也能减少应力集中点，在设备启停带来的温度交变工况下，不会因为局部应力集中出现壳体开裂的问题。基座侧面额外设置的定位凸台，可以在安装时快速与对接面的定位槽配合，不需要反复调整孔位对齐，装配时能实现快速对位，降低一线装配人员的操作难度。

　　不同于通用的标准排气法兰，这款构件的扁形基座可以适配非圆形的排气出口，很多小型定制化动力设备因为内部空间限制，排气口无法做成标准圆形，这类一体化的排气连接构件就可以直接匹配异形排气口，不需要额外设计转接法兰，减少了配套管路的零件数量，也降低了整个排气回路的泄漏风险。弯管段的外径尺寸适配常规的柔性排气软管口径，外部可以直接通过卡箍锁紧固定，不需要额外焊接接头，现场维护时拆装也十分便捷。
