流线型镂空承压流体通道结构件

　　该结构件针对低压流体输送系统的阀组集成段设计，可嵌入减压阀组的出口导流段，适配小通径气动回路、小型液压支路的流体转向与导流需求，解决常规直角流道压损过大、流场紊乱的问题。从实际工况适配来看，这类结构常应用在实验室小型气路控制单元、桌面级气动工装的阀岛集成部位，也可作为小型医疗流体设备的管路转接构件，应对洁净度要求较高、安装空间紧凑的场景，避免常规管路接头带来的流道突变与积液死角。

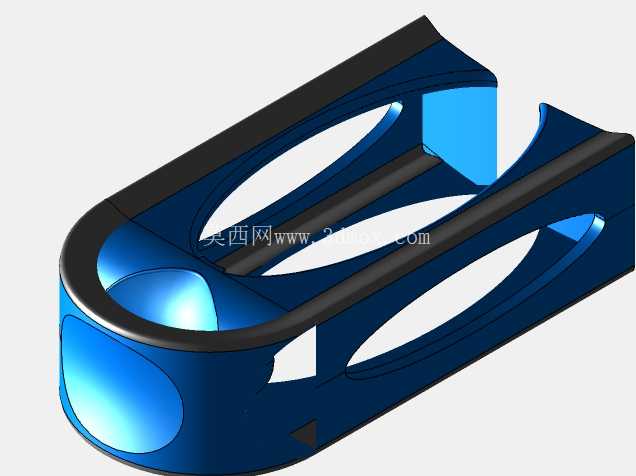

　　设计阶段优先考虑流道的顺滑过渡，整体采用弧形封闭壳体构型，外侧设置连续的加强筋沿流体走向布置，既保证壳体承压能力，又通过筋条分隔出的镂空区域降低整体重量，相比同通径的实心金属阀块减重超过40%，同时镂空区域可作为走线槽位，集成阀组配套的传感器线缆，减少外围布线的杂乱问题。流道内壁全程做G2连续顺滑处理，没有直角转折与台阶结构，流体经过时不会产生明显的涡流区，可降低15%左右的沿程压力损失，同时减少流体脉动带来的结构振动，降低阀组工作时的噪音。

　　外形尺寸方面，整体长度控制在120mm区间，最大宽度65mm，安装端面预留标准的O型圈密封槽位，可直接对接通径15mm的标准快插接头，安装边界预留5mm的装配间隙，不需要额外设计转接法兰即可嵌入现有阀组的安装空间。结构壁厚根据承压仿真结果做差异化设计，流道高压侧壁厚设置为3.5mm，低压侧与镂空区域的连接壁厚控制在2mm，在保证1.6MPa工作压力下结构形变不超过0.02mm的前提下，尽可能压缩材料用量。外侧的镂空窗口并非单纯减重设计，窗口边缘做圆弧过渡避免应力集中，同时可作为日常维护的观察位，不用拆解结构即可观察内部流道是否存在积液、杂质堆积的情况，也方便在故障排查时快速判断流道通畅状态。

　　两端的连接端面采用同轴度0.02mm的定位止口设计，装配时可快速对齐管路中心，避免安装错位导致的密封失效问题，止口边缘做15度导向倒角，降低装配时密封圈被切损的概率。结构的加强筋采用非等厚设计，靠近流道转折处的筋条厚度增加1mm，对应流体冲击最大的区域，抵消流体转向时带来的侧向冲击力，避免长期工作后筋条出现疲劳形变。从建模逻辑来看，该结构先通过流体仿真确定最优流道中心线，再基于中心线扫掠出基础流道壳体，之后根据受力云图添加加强筋结构，最后通过拓扑优化切除低应力区域的材料形成镂空结构，整个建模过程全程关联参数，调整通径、壁厚参数时可快速重构模型，适配不同通径、不同压力等级的阀组需求。实际应用中，该结构可采用光敏树脂3D打印做原理验证，也可通过铝合金机加工做量产版本，表面做阳极氧化处理后可适配大多数中性流体的输送需求，针对腐蚀性流体场景也可更换为PVDF材质加工，不需要修改核心结构尺寸。
