带轴承支撑的齿轮传动轴结构设计

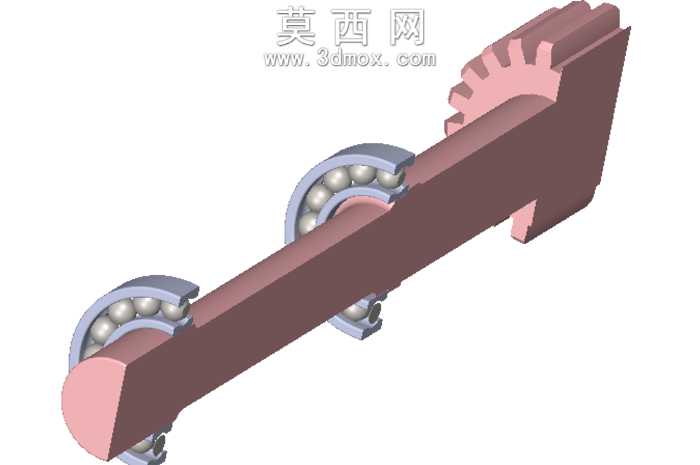

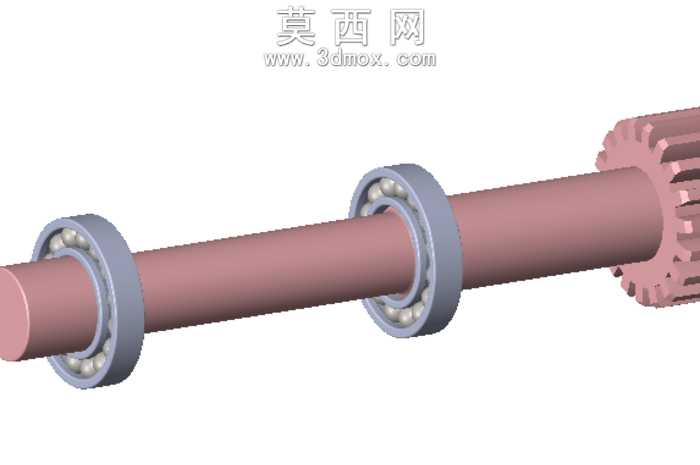

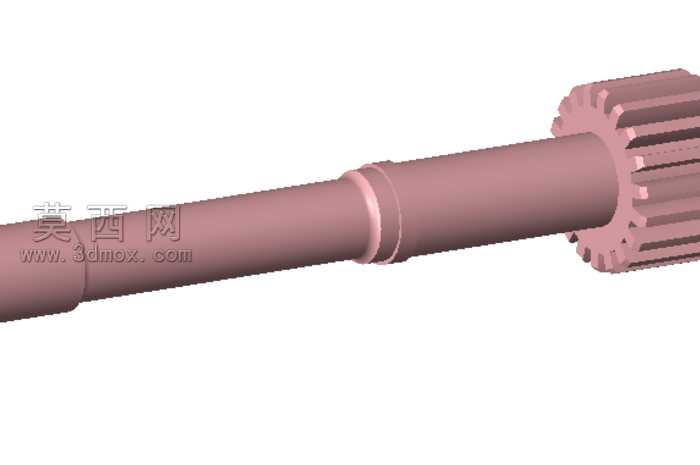

本作品为齿轮传动轴组件的三维建模成果，建模过程严格遵循机械传动设计的常规规范，完整还原了轴系传动的核心结构组成。建模阶段首先梳理轴系的装配逻辑，以阶梯传动轴作为核心装配基准，依次完成两端深沟球轴承、端部传动齿轮的结构搭建，各零件的配合尺寸经过严谨校核，确保轴承内圈与轴颈、轴承外圈与安装位、齿轮与轴端的配合关系符合机械设计的公差要求。材质渲染环节结合工业实际应用场景进行参数调配，传动轴部分采用合金结构钢的材质表现，还原金属轴件经精加工后的哑光金属质感，表面呈现均匀的金属反光特性，无多余夸张的光影效果；深沟球轴承部分区分套圈、滚动体、保持架的材质差异，套圈采用轴承钢的亮面金属质感，滚动体还原高抛光钢珠的高反光特性，保持架采用冲压钢件的半哑光质感，清晰区分轴承各组成部分的结构边界；端部齿轮采用与传动轴一致的合金钢材质，齿面部分做细微的质感区分，模拟齿面精加工后的表面状态。结构设计上，该轴系采用双轴承跨距支撑的布局，两个轴承分别布置在轴身的两个支撑点位，为传动轴提供稳定的径向支撑，有效降低轴传动过程中的挠曲变形，保障传动过程的平稳性；轴端齿轮采用周向固定的装配结构，可将输入扭矩通过传动轴稳定传递，适配常规的定比传动工况。建模过程中对各零件的细节特征做了完整还原，包括轴身的阶梯过渡圆角、轴承的密封结构细节、齿轮的完整齿形轮廓，所有特征均按照机械加工的工艺逻辑搭建，不存在违背加工可行性的不合理结构。整体模型装配关系清晰，各零件无干涉错位问题，可直接用于传动结构的原理展示、装配教学参考，也可作为通用传动模块用于更复杂的机械设备整体装配设计中，模型的结构比例协调，渲染效果贴近工业实物的真实视觉表现，能够直观呈现齿轮轴系传动的组成与工作逻辑。
