飞机发动机燃烧室传动阶梯轴结构设计

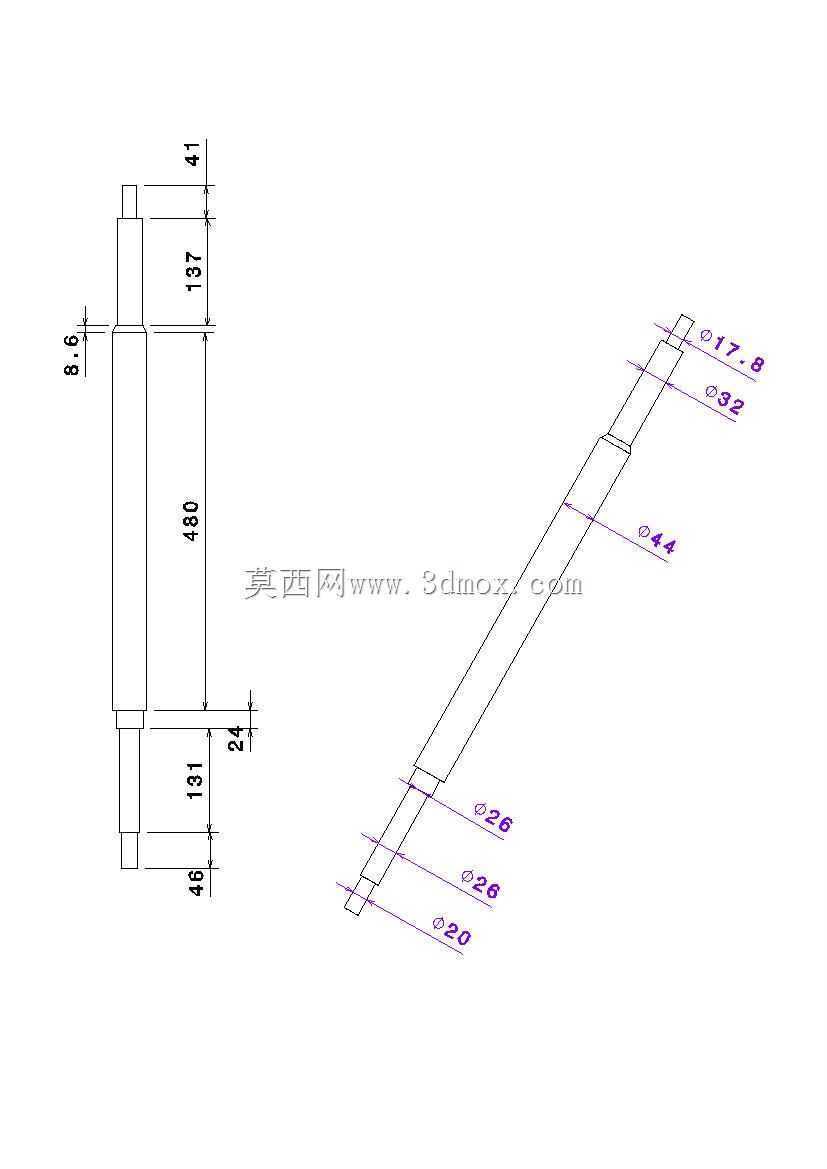

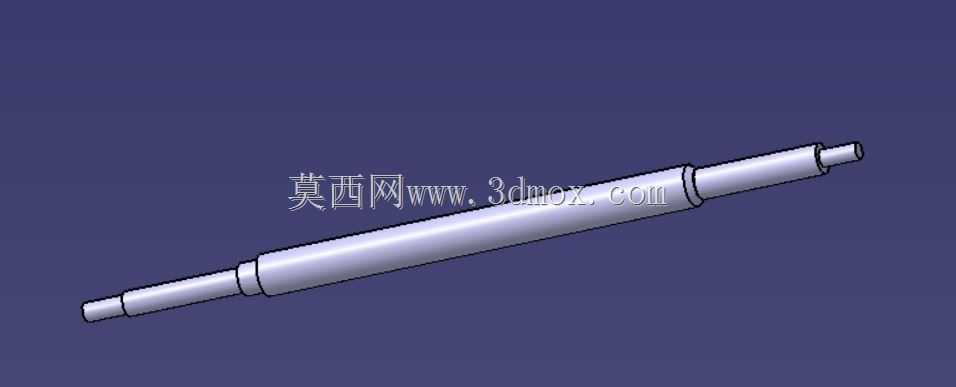

　　该轴类零件应用于航空发动机燃烧室区域，承担燃烧室内部调节机构的动力传递功能，工作环境处于高温燃气包围的腔体内部，需要在持续热辐射、小幅振动的工况下保持稳定的传动精度，避免因轴件窜动影响燃烧室燃油雾化、气流调节的执行精度。从结构设计来看，整体采用多阶梯变径设计，不同轴段的直径差完全匹配对应安装位的轴承内圈、传动衬套、密封件的配合公差，每一段轴肩都承担轴向定位作用，无需额外加装定位套即可完成整套传动组件的轴向限位，减少装配环节的零件数量，降低高温环境下多零件配合带来的松动风险。设计过程中优先考虑了热胀冷缩的补偿空间，各配合轴段的长度预留了高温工况下的轴向伸长余量，避免工作状态下轴件受热伸长顶死两端支撑轴承，

　　导致传动卡滞甚至轴承抱死的故障。轴的两端采用小直径轴头设计，一端用于连接驱动端的联轴结构，另一端用于接入燃烧室调节执行端，轴头处设计有定位平面，可与配合件的卡槽契合，传递扭矩的同时防止周向打滑，相比平键连接的结构，这种一体化定位平面的设计更适合狭小安装空间内的紧凑布局，不需要额外加工键槽，也避免了键槽处的应力集中问题，提升轴件在交变载荷下的疲劳寿命。从安装边界来看，该轴的最大直径轴段位于整体中部，作为主要的支撑定位基准，安装时从燃烧室侧壁的安装孔穿入后，中部轴肩刚好贴合安装座的定位端面，配合轴段上的密封环槽安装耐高温密封件，阻断燃烧室内的高温燃气沿轴间隙向外泄漏，两端的支撑轴承分别安装在中部大轴段两侧的等径轴段上，

　　轴承内圈与轴采用过渡配合，既保证传动时的同轴度，也方便后期维护时的拆卸更换。在细节设计上，所有轴段变径处都采用了圆角过渡，避免直角台阶带来的应力集中，尤其是靠近燃烧室高温区的轴段，圆角半径经过反复校核，在保证定位端面有效接触面积的前提下，尽可能增大圆角半径，降低热应力与传动扭矩叠加下的断裂风险。轴的表面粗糙度根据不同配合需求做了区分，轴承配合面、密封配合面的粗糙度要求更高，非配合的轴段表面则做了耐高温氧化处理，减少高温燃气对轴表面的腐蚀，延长零件的服役周期。这类轴件的传动精度直接影响燃烧室的工作稳定性，建模过程中需要严格控制各轴段的同轴度公差，所有配合轴段的圆柱度公差需要控制在合理范围内，避免装配后出现轴件跳动过大，导致密封件偏磨、

　　传动阻力增大的问题。在实际装配场景中，该轴需要配合耐高温轴承、石墨密封环、传动衬套共同组成燃烧室调节传动组件，安装时需要保证轴的轴向窜动量在设计允许范围内，既不能过紧导致热态下卡滞，也不能过松导致调节位置出现偏差，影响燃烧室的油气混合比例。设计时还考虑了维护便利性，轴的外露端设计有拆装用的工艺卡口，不需要完全拆解燃烧室周边结构即可完成轴件的抽出更换，降低外场维护的工作量与时间成本。
