车辆悬架用圆柱螺旋压缩缓冲构件

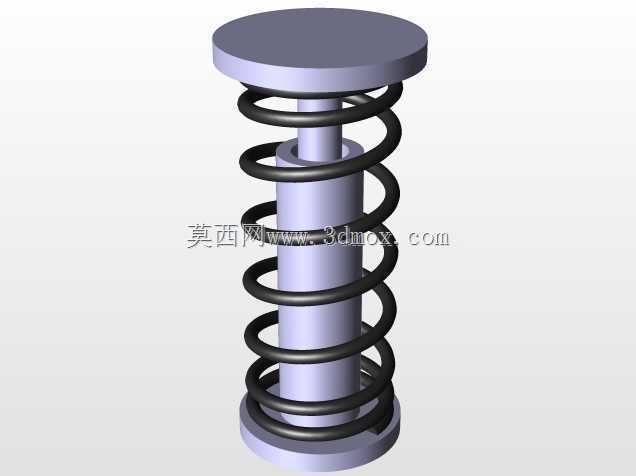

　　在乘用车辆与商用车辆的底盘悬架系统、离合器操纵机构、制动踏板回位结构中，这类带两端安装座的圆柱螺旋压缩构件是承担弹性缓冲、行程复位、载荷传递的核心弹性零件，区别于常规无安装基准的裸弹簧结构，该构件两端集成了平置圆形安装法兰盘，中部为导向芯轴结构，弹簧螺旋圈体同轴套设在芯轴外侧，从根源上避免了弹簧受偏载时出现的侧向屈曲、圈体错位问题，能在高频往复压缩工况下保持稳定的力值输出特性。

　　从实际装车应用场景来看，这类构件常被布置在悬架的减震器旁侧、踏板机构的复位端、变速箱换挡操纵机构的定位端，承担的核心作用是将路面传递来的瞬时冲击载荷转化为弹簧的弹性形变能，再通过阻尼件的配合缓慢释放，避免刚性冲击直接传递到车身或操纵端，同时在机构完成动作后提供稳定的复位推力，保证操纵机构能回到初始待命位置。设计过程中首先要确认的是安装边界尺寸：两端法兰盘的外径决定了构件在安装位的径向占位，芯轴的直径要与弹簧内径保持0.8-1.2mm的配合间隙，既不能间隙过大导致弹簧晃动偏磨，也不能间隙过小导致弹簧压缩时与芯轴发生卡滞；弹簧的有效圈数、自由长度、节距参数需要匹配目标工况的刚度要求，通常车辆悬架用的这类缓冲弹簧刚度会根据轴荷分配设定在20-60N/mm区间，保证空载与满载状态下都有合适的缓冲行程。

　　建模过程中需要重点关注几个工程细节：首先是弹簧两端的磨平圈处理，通常弹簧首尾各有3/4圈到1圈的并紧磨平段，保证弹簧端面与安装法兰盘的接触面积达到圈径的70%以上，避免局部应力集中导致的端圈断裂；其次是两端法兰盘上的安装定位特征，需要根据安装位的螺栓孔位预留对应的过孔或定位凸台，保证装车时能快速定位，不会出现周向转动；中部的导向芯轴长度要略大于弹簧被压缩到并紧状态时的长度，避免弹簧压并后芯轴端部与对面法兰发生刚性碰撞，同时芯轴表面要做光滑处理，减少弹簧压缩往复过程中与芯轴的摩擦损耗，延长构件使用寿命。

　　从受力特性来看，这类螺旋压缩构件在工作时，每一圈弹簧丝都承受扭转切应力，所以建模时弹簧丝的直径选择需要匹配最大工作载荷下的切应力限值，通常弹簧钢材质的许用切应力控制在400-550MPa区间，避免长期交变载荷下出现疲劳断裂。另外弹簧的节距设计要保证在最大工作压缩量时，圈与圈之间保留不小于0.1倍丝径的间隙，防止圈间碰撞产生异响与磨损。在实际选型替换时，工程人员首先会核对两端法兰的安装孔中心距、构件的自由长度、弹簧的刚度值三个核心参数，再确认芯轴与安装位的避让空间是否足够，避免出现安装干涉。这类集成导向与安装座的螺旋构件相比分体式的弹簧加导向杆结构，集成度更高，安装工序更简单，能有效减少总装线上的零件数量，降低装配误差带来的早期失效风险，在小批量特种车辆、改装车辆的悬架定制场景中应用十分广泛。建模时还要注意螺旋线的生成精度，螺旋升角要与节距、弹簧中径严格匹配，保证每一圈弹簧丝的间距均匀，避免出现建模误差导致的3D打印或数控加工时的轨迹偏差，为后续的有限元刚度仿真、干涉检查提供准确的数字模型基础。
