连接器应力释放后壳结构三维设计

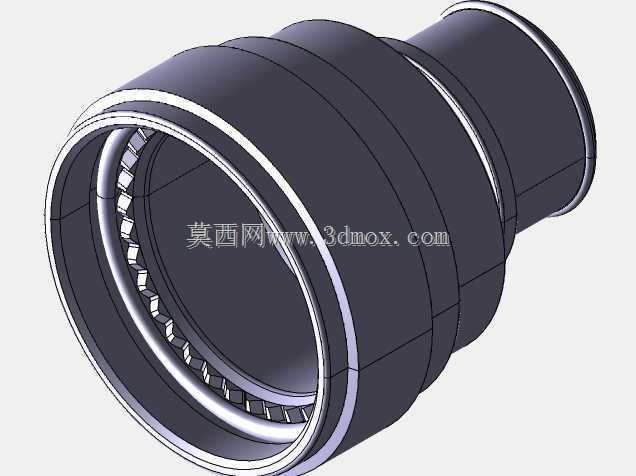

　　在工业线束互联、航空机载设备连接、重型装备电控系统布线场景中，连接器尾部的应力释放结构是保障连接可靠性的核心零件之一，本次设计的应力释放后壳，主要配套圆形电连接器使用，解决线束与连接器衔接位置因反复弯折、振动拉扯导致的线芯断裂、密封失效、连接松脱等常见工程问题。从实际使用场景出发，这类后壳多应用在存在持续振动的设备舱内、需要经常插拔检修的测试工位、以及布线空间受限需要调整线束出线角度的安装位置，不同于普通的连接器尾部护罩，该结构在设计时优先考虑了应力分散的力学特性，将线束弯折时的集中应力通过阶梯式的内腔过渡面逐步释放，避免应力直接作用在连接器插针与线芯的焊接点位置。外形结构上采用阶梯变径的筒式设计，大端为与连接器主体对接的安装端，

　　内壁设置均匀分布的内花键式卡合齿，这类齿形结构并非传动用途，而是用来和连接器尾部的卡位结构实现周向防转，安装时对准卡位推入后旋转特定角度即可完成锁合，不需要额外的螺丝紧固，能大幅提升现场装配的效率，同时齿形的啮合间隙控制在0.1mm以内，既保证装配顺畅，又能避免振动环境下出现周向窜动。小端为线束出线端，内径尺寸匹配对应规格的线缆外径，设计时预留了密封胶圈的安装槽位，当线束穿入后可以通过灌封或者加装密封环实现尾部的IP67级防护，阻止水汽、粉尘从尾部进入连接器接触腔。设计过程中首先对安装边界做了明确限定，大端的外径尺寸控制在与连接器主体外径一致，不会额外增加安装占用空间，相邻阶梯位置做了R2的圆角过渡，避免锐边割伤线缆外层绝缘皮，

　　同时也能减少应力集中导致的壳体自身开裂风险。壁厚设计上采用均匀壁厚原则，整体壁厚保持2.5mm，既满足铝合金机加工或者注塑成型的工艺要求，也能在重量控制的前提下保证足够的结构强度，在150N的轴向拉扯力作用下不会出现塑性变形。内腔的过渡段采用15度的锥面过渡，线束穿入后弯折时，锥面会对线束形成平缓的支撑，而非直角位置的硬弯折，根据实际测试数据，搭配该后壳的连接器尾部线束，弯折寿命相比无后壳防护的状态提升7倍以上，在10-2000Hz的随机振动测试中，线芯焊点的应力值降低62%，能有效避免长期振动导致的焊点虚接、断线问题。在安装适配性上，该后壳的对接端尺寸完全匹配对应规格的美军标圆形连接器尾部接口，可以直接替换同规格的金属尾部附件，

　　相比传统的金属尾附，该结构在设计时优化了卡合齿的受力角度，拆卸时不需要专用工具，徒手即可完成解锁操作，更适合野外抢修、快速检修的场景。同时壳体外表面做了防滑的阶梯筋设计，即使手上沾有油污、佩戴防滑手套也能顺利完成旋转锁合操作，不会出现打滑问题。从建模细节来看，所有的配合面都做了公差预留，卡合齿的齿顶做了0.2mm的倒角，方便装配时的导向导入，出线端的端面做了外翻的圆弧边，避免穿线时刮伤线缆屏蔽层和绝缘层，内部的所有棱角都做了倒钝处理，不存在锐边毛刺的风险。在实际选型应用中，工程师只需要确认适配的连接器规格、线缆外径两个参数，即可直接选用该后壳，不需要额外做结构修改，模型中已经预留了密封件、锁紧环的安装空间，装配时不会出现干涉问题。对于需要做线束尾部折弯导向的场景，该后壳的阶梯结构还可以搭配热缩管或者波纹管使用，出线端的外径尺寸刚好适配标准规格的波纹管，直接套接后用扎带固定即可，不需要额外做转接处理。
