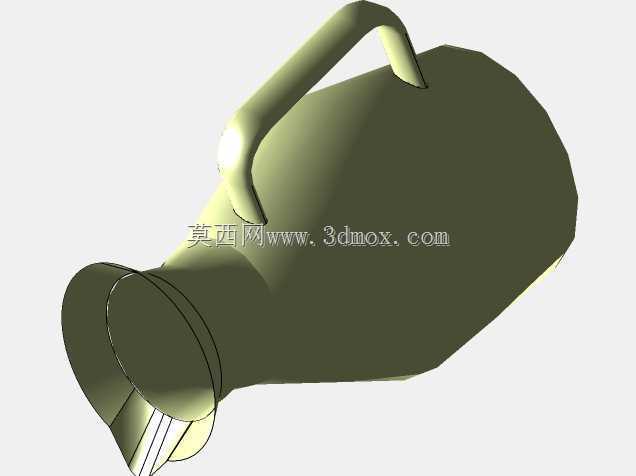

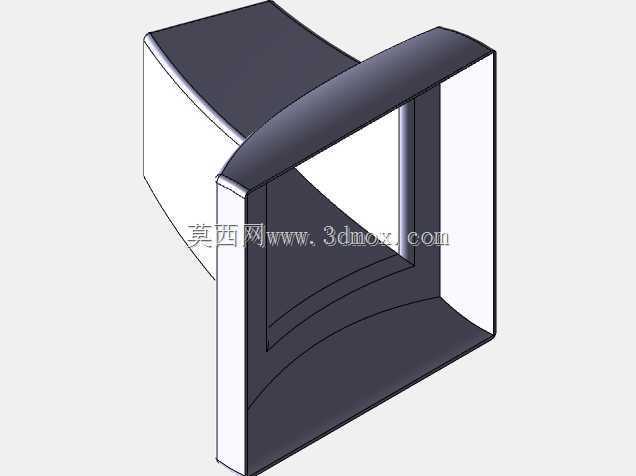

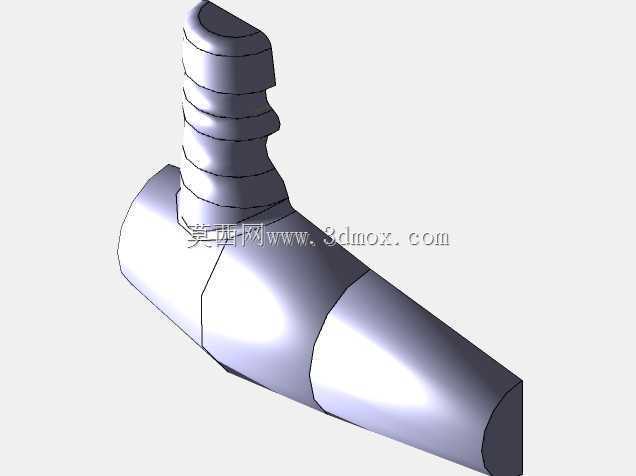

带把手敞口曲面水壶线框结构造型

　　日常民用容器的曲面结构设计，往往是三维建模初学者掌握线框构面、曲面连续性控制的典型练习载体，这款带侧置把手的敞口水壶造型，核心训练点集中在多曲面拼接的G1连续性控制、变径曲面的曲率过渡、把手与壶身的衔接面处理三个核心模块，完全贴合从线框搭建到实体生成的全流程建模逻辑。从实际应用场景来看，这类敞口带把手的容器结构，除了民用盛水器具的原型设计外，其曲面构面逻辑可直接迁移到小型化工储液壶、家用清洁器具储液腔、手持浇灌容器等产品的结构开发中，核心的曲面过渡处理思路，甚至可以为异形通风管道、变径导流罩等工业零部件的曲面设计提供参考。在功能特性层面，壶身采用大斜度锥面结构，从敞口端向壶底方向逐步收窄，这种结构一方面可以降低容器重心，

　　提升放置稳定性，另一方面锥面的脱模斜度设计，完全适配注塑、吹塑等量产工艺的脱模要求，不需要额外做结构拔模处理；侧置的弧形把手采用变截面扫掠结构，握持段截面做了圆弧过渡处理，贴合人手握持的受力分布，把手两端与壶身的衔接处做了圆角融合处理，避免应力集中的同时，也消除了清洁死角，符合民用容器的卫生设计要求。设计思路上，整个模型采用自顶向下的线框驱动建模逻辑，首先搭建壶身的中心轴线与各截面轮廓线框，通过多截面曲面命令生成壶身主体曲面，再单独绘制把手的引导线与截面轮廓，通过扫掠生成把手曲面，之后对壶身与把手的衔接区域做修剪、桥接、填充处理，保证衔接处的曲面曲率连续，最后对敞口边缘做卷边结构处理，提升敞口处的结构强度，避免薄边结构的锐边风险。

　　从外形尺寸与安装边界来看，壶身总高度约为敞口端直径的1.8倍，把手向外延伸的最大距离约为壶身最大直径的0.4倍，放置时的支撑面为壶底环形平面，支撑直径约为敞口直径的0.6倍，整个模型的外轮廓无突出的尖锐结构，所有边角均做了R2以上的圆角处理，日常放置时不会与周边物体产生刮擦，把手的握持空间预留了足够的手指容纳间隙，成年人四指可完全穿入把手与壶身的间隙完成握持动作，不存在握持干涉问题。建模过程中需要重点关注壶身锥面与敞口扩口段的过渡处理，这一区域如果直接采用多截面生成容易出现曲面褶皱，需要先搭建过渡区域的引导控制线，调整各截面的耦合点位置，保证曲面的光顺度；另外把手与壶身的衔接区域是建模的难点，

　　不能直接将扫掠生成的把手曲面与壶身做简单修剪拼接，需要在衔接位置做等距偏移的轮廓线，通过桥接曲面生成平滑的过渡面，再通过曲面合并将把手与壶身整合为整体，避免后续实体化时出现破面问题。对于结构设计从业者来说，这类练习模型的核心价值不在于模型本身的复杂度，而在于通过完整的线框到曲面再到实体的建模流程，掌握曲面建模的核心逻辑，理解线框轮廓对最终曲面质量的决定性作用，这种构面思路可以复用到绝大多数异形曲面零件的设计工作中，比如汽车内饰的异形储物槽、家电产品的曲面外壳、工业设备的异形护罩等，都需要用到这类线框驱动的曲面建模方法。在实际量产转化时，这类曲面结构还需要额外考虑壁厚均匀性，整个壶身的壁厚需要控制在1.2-2mm之间，把手区域可以适当加厚到2.5mm以提升结构强度，敞口卷边处的壁厚要与壶身保持一致，避免注塑时出现缩痕、充填不足等工艺问题，壶底可以做轻微的内凹处理，放置时可以提升与接触面的贴合度，避免因底面平面度不足导致的放置晃动问题。
