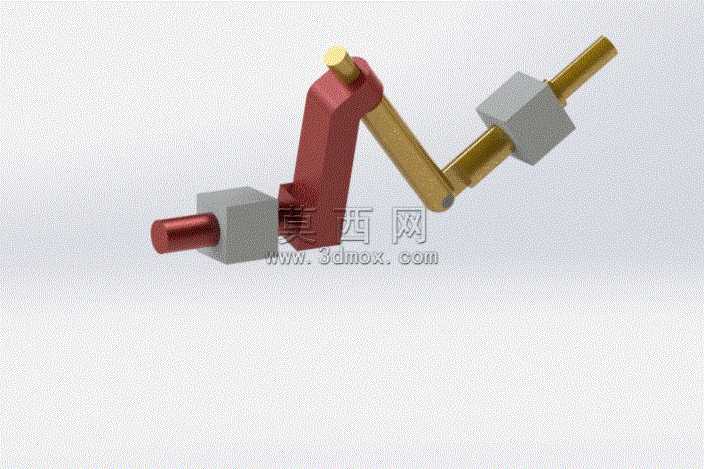

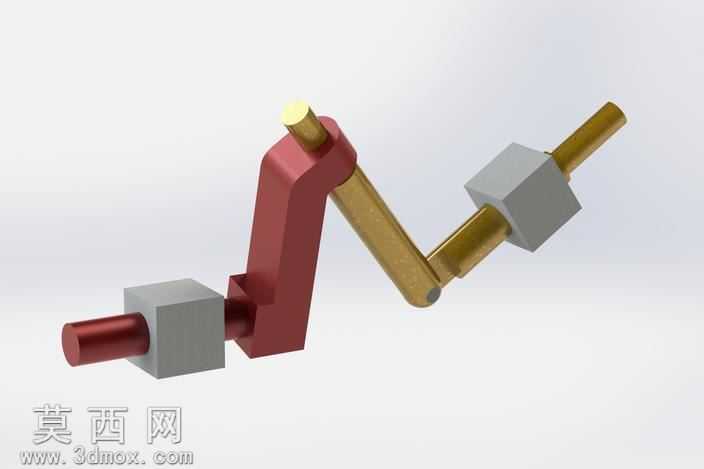

本作品为空间布局的曲柄滑块驱动机构三维建模成果,建模过程严格遵循机械传动设计的尺寸规范,先完成各核心零件的参数化建模,再按照装配约束关系完成整体组装,确保各运动副的配合间隙符合实际机械运行的公差要求。建模阶段针对不同零件的功能特性匹配对应材质表现:曲柄臂部分采用合金结构钢材质,渲染时还原金属表面的哑光磨砂质感,突出结构件的强度属性;传动轴部分采用黄铜材质,渲染时呈现暖金色金属光泽,区分不同功能的轴类零件;滑块部分采用灰铸铁材质,还原铸铁件特有的深灰色哑光表面,同时对滑块与轴配合的孔位做了细节处理,还原装配接触面的加工精度。结构设计上采用空间弯折的曲柄布局,区别于传统平面曲柄滑块结构,可实现输出轴与水平方向呈37.5度角的往复运动输出,能够适配特殊安装空间下的动力传递需求,各铰接位置均预留了合理的转动间隙,避免运动过程中出现结构干涉。设计思路围绕紧凑空间内的动力换向传递展开,在保证曲柄传动扭矩输出能力的前提下,优化了各段轴的弯折角度与曲柄臂的长度比例,既缩小了整体机构的占用空间,又保证了运动过程的流畅性,可直接用于教学演示、非标自动化设备的机构选型参考,也可作为同类空间传动机构设计的基础模板,通过调整曲柄长度、轴径参数即可快速适配不同的传动行程与负载需求。渲染阶段采用柔和的均匀布光,避免金属表面出现过强的反光遮挡结构细节,同时对零件边缘做了细微的倒角处理,还原真实机械零件的加工特征,让整体模型的视觉表现更贴近实际加工后的实物状态,各零件的装配关系清晰可见,能够直观展示空间曲柄滑块机构的运动传递路径。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.67 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,STEP/IGES,效果图,其它,
- 软件分类 通用机械零部件
