尾撑式长航时无人飞行器结构设计方案

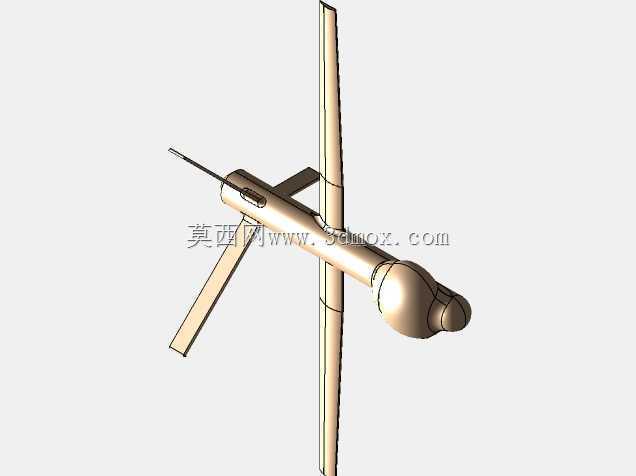

　　这款尾撑布局的无人飞行器结构，核心面向低空小范围作业场景设计，可适配农林植保作业的小地块药剂喷洒、管线巡检的近距离影像采集、应急场景下的短距离物资投送等实际工况，整体结构围绕轻量化与飞行稳定性做平衡设计，没有冗余的装饰性结构，所有外形特征都服务于气动效率与结构强度需求。从结构布局来看，采用单机身加十字尾撑的构型，主升力结构为纵置的长条形旋翼安装梁，旋翼布置在梁体上下两端，配合机身尾部伸出的两根斜置尾撑杆，在飞行过程中能够抵消旋翼转动带来的扭矩偏移，不需要额外加装复杂的扭矩补偿结构，降低了整体结构重量。机身主体采用流线型纺锤截面设计，头部为圆弧过渡的整流罩，内部可预留任务载荷安装空间，能够搭载小型可见光摄像模块、

　　微量药剂喷洒模组或者轻量化的投送挂架，机身中段为设备舱，可布置飞控板、电池组与信号接收模块，舱体侧壁预留有标准的安装螺孔位，方便不同任务模块的快速换装，不需要对机身主体结构做二次打孔修改。尾撑杆与主旋翼梁采用一体化的插接式连接结构，连接位置做了加厚的凸台处理，能够承受飞行过程中产生的交变载荷，避免长时间飞行后连接位置出现疲劳裂纹，尾撑杆的末端没有设置额外的操纵舵面，依靠旋翼的转速差实现姿态调整，进一步减少了活动部件的数量，降低了日常维护的工作量。从安装边界来看，整机横向最大尺寸为旋翼梁的总长度，纵向最大尺寸为机身头部到尾撑杆末端的距离，所有外伸结构的边缘都做了圆角过渡处理，避免收纳或者运输过程中剐蹭操作人员或者其他设备，

　　机身底部预留有标准的快装挂点，能够适配常见的无人机起降架与任务挂载接口，不需要定制专用的转接配件。设计过程中优先考虑了野外作业的拆装需求，整个机身可以拆分为机身主体、旋翼梁、尾撑杆三个大模块，模块之间采用定位销加锁紧卡扣的连接方式，不需要额外工具就能完成快速拆装，拆分后的单个模块尺寸都能放入常规的便携设备箱，方便作业人员携带转场。结构受力层面，主旋翼梁作为核心承力部件，内部设计有纵向的加强筋结构，在保证壁厚较薄、重量较轻的前提下，能够承受旋翼高速转动带来的振动载荷，不会出现梁体共振的情况；机身主体的蒙皮与内部骨架采用一体化的结构设计，电池与飞控模块的安装位置都设置在整机重心附近，避免载荷布置偏移影响飞行姿态的控制精度。

　　针对低空飞行可能遇到的突发气流扰动，尾撑杆的安装角度经过反复调整，能够在飞行器出现姿态偏移时提供足够的气动恢复力矩，不需要飞控系统做大幅度的动力调整就能维持飞行稳定，降低了飞控系统的调校难度，也能在一定程度上减少动力消耗，提升单次充电的续航时长。整个结构没有设计复杂的折叠机构，所有连接位置都做了防松处理，适合在多尘、轻微降雨的野外工况下使用，日常维护只需要检查连接卡扣的锁紧状态与旋翼的固定情况，不需要对复杂的活动铰接结构做润滑保养，降低了一线作业人员的维护门槛。
