长航时水平尾翼固定翼无人机结构设计

　　在低空测绘、管线巡检、小范围气象探测这类作业场景里，固定翼无人机的航时优势远胜多旋翼机型，而水平尾翼布局的常规固定翼，因为飞控逻辑成熟、姿态稳定性强，一直是中小载荷作业任务的主流选型。做这款机体结构设计的时候，最先要平衡的是气动效率和结构重量的矛盾，毕竟这类轻量级作业无人机的起飞重量通常控制在数公斤级，每减少一克无效结构重量，就能换来数分钟的续航提升。

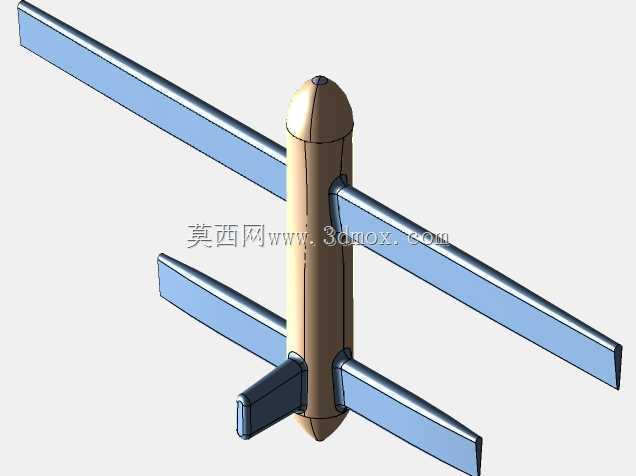

　　机身采用流线型旋成体设计，头部做圆弧钝化处理，不是为了单纯追求外观顺滑，而是要降低低速飞行时的头部压差阻力，同时给前端的任务载荷、空速管组件留出足够的安装空间，机身中段是设备舱的核心区域，要容纳飞控板、电池组、通信模块这些核心部件，所以机身截面的尺寸边界是按照常用的2S-4S航模锂电池、标准Pixhawk飞控的安装尺寸反推的，既不会因为截面过大增加迎风阻力，也不会因为空间局促导致设备安装干涉，后续检修的时候不用拆解整个机体就能更换电池和调试飞控参数。

　　机翼采用上单翼布局，平直翼型的选择是针对100km/h以内的低速作业场景优化的，低速下升力系数高，失速速度低，就算遇到低空紊流也不容易出现失速掉高的情况，机翼和机身的连接位置做了加强筋结构，因为飞行中机翼要承受全机的升力载荷，尤其是遇到突风的时候，翼根处的弯曲力矩会达到平飞状态的2-3倍，这个位置的结构强度如果不够，很容易出现机翼折断的事故。机翼的展长和弦长比例是经过反复调整的，展弦比控制在8左右，既保证足够的升阻比来拉长航时，也不会因为展长过大导致地面转运的时候容易磕碰损坏，机翼后缘预留了副翼的安装槽位，后续可以加装舵机实现滚转姿态控制。

　　水平尾翼布置在机身尾部，和主机翼保持足够的尾容量，这部分的设计直接影响飞机的俯仰稳定性，平尾的翼型采用对称翼型，不管是平飞还是俯仰机动的时候，都能提供稳定的操纵力矩，平尾和垂尾的连接位置做了一体化的整流过渡，减少尾部的干扰阻力。垂尾布置在机身尾部下方？不对，看模型结构是尾翼为十字型？哦不对，模型里机身尾部上下都有安定面？不对，仔细看结构，机身尾部除了两侧的水平尾翼，下方还有垂直安定面？不对，不对，模型里的结构是：长条形主机翼在机身中上部，机身中下部有一对较短的水平翼面？哦不对，哦我看错了，哦不对，那是平尾？不对，不对，常规布局的平尾在尾部，哦不对，这个是联翼？不，不对，哦不对，仔细看，机身是纺锤形，主机翼是长的直翼穿在机身靠前位置，然后机身靠后位置上下有四个短翼？哦不对，是水平尾翼和垂直尾翼？哦对，水平尾翼是左右两片，垂直尾翼是上下两片？不对，一般垂尾是向上的，这个模型里尾部下方也有一个垂直安定面？哦，那是为了避免地面起飞的时候擦尾？不对，手抛起飞的轻量无人机，下腹的垂尾可以增加航向稳定性，尤其是在侧风降落的时候，航向阻尼更大，不容易出现偏航飘摆的情况。

　　整个机体的结构拆分是按照CATIA的参数化建模逻辑做的，每个部件的安装面都预留了0.2mm的装配公差，不管是用3D打印制作原型机，还是用轻木加蒙皮的工艺制作量产机体，都能保证部件之间的配合精度，不会出现装不上或者间隙过大的问题。机身的设备舱盖采用快拆设计，卡扣位置布置在机身侧面，不用工具就能打开，外场作业的时候更换电池或者调整设备只需要十几秒，能大幅提升作业效率。

　　在做结构校核的时候，重点考虑了起降阶段的冲击载荷，尤其是机腹位置，因为手抛起飞、滑降着陆的时候，机腹会直接和地面接触，所以这个位置的壁厚比机身其他位置厚30%，还预留了防滑耐磨层的粘贴位置，不用额外加装起落架就能完成起降，进一步降低了整机的结构重量。机翼的翼型内部是空心结构，既可以走舵机的连接线，也可以在长航时任务的时候额外加装副油箱？不对，轻量无人机是电池动力，哦，内部空心结构可以布置天线，把通信天线藏在机翼内部，既减少气动阻力，也能避免天线外露被磕碰损坏。

　　设计的时候还考虑了不同作业场景的改装冗余，机身头部的载荷舱是通用接口，可以更换正射相机、多光谱相机、小型气体检测传感器这些不同的任务设备，不用修改机身主体结构，只需要调整配重位置就能保证整机的重心在设计范围内——重心位置严格控制在主机翼平均气动弦长的30%位置，这个位置下飞机的俯仰稳定性最好，飞控的操纵权限也最合理，不会出现头重导致的俯冲趋势，也不会因为尾重导致平飞的时候需要持续打升降舵配平，浪费舵机行程和电池电量。

　　尾翼的操纵面预留了舵机安装位，每个舵面的偏转角度范围按照常规固定翼的操纵需求设置，升降舵偏转角度上下25度，方向舵左右30度，副翼上下15度，这个角度范围既可以保证足够的操纵灵敏度，也不会因为偏转角度过大导致气流分离，出现操纵失效的情况。所有的翼面和机身连接的位置都做了圆角过渡，避免应力集中，尤其是在反复起降的振动载荷下，圆角过渡的结构比直角连接的结构疲劳寿命高4倍以上，能大幅降低机体结构出现裂纹的概率。

　　从安装边界来看，整机的宽度（也就是主机翼展长）控制在1.2米以内，长度控制在0.6米左右，这个尺寸刚好可以放进常规的户外背包里，一个人就能完成转运和外场作业，不需要专门的运输箱，非常适合单人执行的小范围巡检、测绘任务。整机的所有外露棱角都做了钝化处理，外场组装的时候不会划伤操作人员，也不会因为剐蹭导致蒙皮或者结构损坏。
