CATIA钣金十字交叉型材布尔连接结构

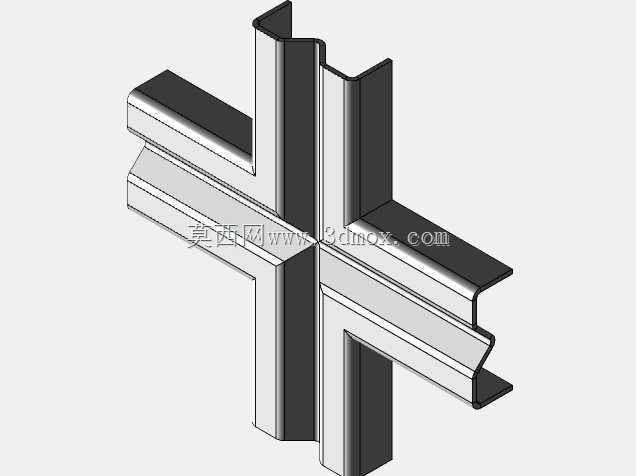

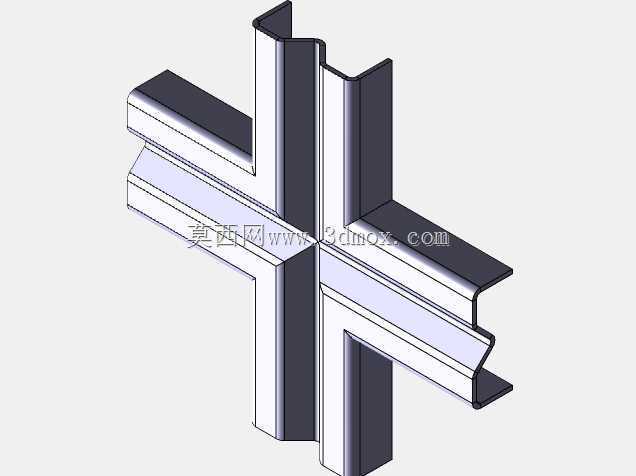

　　在成套电气柜体、模块化设备机架、工业铝型材框架的现场装配环节，不同走向的冷弯薄壁型钢、镀锌板折边型材经常会遇到十字交叉的连接需求，这类节点如果采用外置角码、螺栓穿透的固定方式，不仅会在型材外侧形成突出的安装结构，占用设备内部的走线空间，还容易在长期受振动的工况下出现螺栓松动、连接面滑移的问题，部分有洁净要求的生产车间还会因为外凸的连接件积灰，增加日常清洁维护的难度。这个钣金布尔连接结构就是针对这类痛点设计的，核心思路是通过两个方向型材的自身折边结构做嵌合式咬合，不需要额外增加独立的连接配件，就能实现十字交叉位置的刚性固定。从结构细节来看，两个互相垂直的型材都采用了等边长的C型冷弯折边截面，

　　折边处预留了和对方型材壁厚完全匹配的嵌合缺口，装配时只需要将两个型材沿垂直方向对位压合，折边的缺口就会互相嵌入对方的型材侧壁，咬合位置的折边会形成互相限位的止口，既可以限制两个型材沿自身长度方向的窜动，也能避免交叉位置出现绕轴线的相对转动。做结构设计的时候，需要重点控制几个核心尺寸边界：首先是嵌合缺口的深度，要和对应型材的折边高度保持一致，不能出现缺口过深导致型材侧壁强度被削弱过多，也不能缺口过浅导致咬合量不足，受侧向力的时候出现脱开；其次是两个型材交叉位置的配合间隙，要控制在单侧壁厚的5%以内，间隙过大容易出现装配后晃动，间隙过小则会导致现场压装的时候需要额外修配，增加装配工时；另外型材的折弯内R角要和板材厚度匹配，常规1.

　　2mm到2mm厚的镀锌冷轧板，折弯内R控制在0.8倍板厚即可，避免折弯位置出现应力集中开裂，也能保证嵌合面的贴合度。这类连接结构的实际应用场景非常广，除了电气柜内部的安装横梁交叉固定，还可以用在通风管道的薄壁加强筋交叉位置、仓储货架的副梁连接节点、自动化设备的外围防护栏横竖型材连接，相比传统的焊接固定方式，这种布尔咬合结构不需要做焊后打磨、喷涂处理，所有型材都可以在钣金下料阶段通过激光切边、数控折弯一次成型，现场装配不需要焊接设备，只需要橡胶锤敲入对位即可，后期拆解维护也可以直接沿轴向敲出分离，不会破坏型材本身的结构，可以重复拆装使用。在做三维建模的时候，需要注意布尔运算的实体保留逻辑，要提前把两个型材的干涉区域做精准的切除，

　　不能出现多切或者少切的面，尤其是折边位置的缺口，要和对方型材的外轮廓完全贴合，同时要预留出板材厚度的偏移量，避免出现建模时的零厚度几何体错误，导出的加工图要明确标注缺口的位置公差，控制在±0.1mm以内，保证折弯后的零件可以顺利装配。另外这类结构的受力特性也需要在选型时注意，它更适合承受垂直于型材安装面的静载荷，如果是有较大冲击载荷的应用场景，可以在咬合位置的折边处增加一个小的自攻螺丝点位，不需要穿透整个型材，只需要固定两层咬合的折边，就能大幅提升节点的抗冲击能力，不会额外增加太多的装配工作量。相比市面上常见的外置连接件方案，这种一体化的布尔咬合结构可以让型材的连接面完全保持平整，不管是在型材内侧走线缆还是安装电气元件，都不会有突出的螺栓头或者角码干涉，对于内部空间紧凑的小型设备来说，能有效提升空间利用率，同时因为没有外露的连接零件，整体外观也更加简洁，适合用在对外观有一定要求的商用设备框架上。
