带传动式小型工位加工执行装置结构

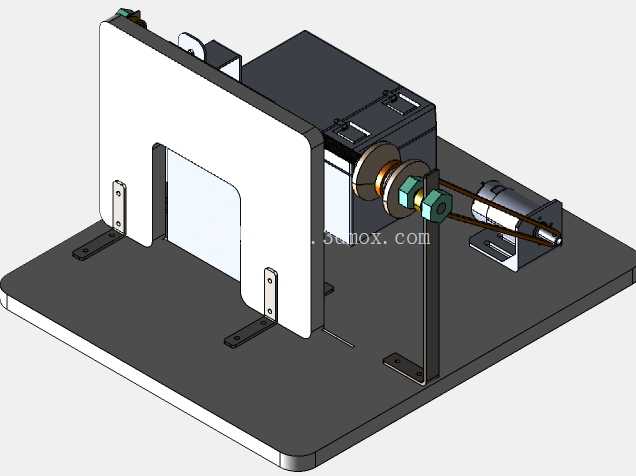

　　这套结构的设计初衷，是面向小型精密加工、工件检测工位的单工序执行需求，解决零散小工序单独配置大型设备成本过高、工位排布灵活性不足的问题，常见应用场景包括电子小零件的引脚裁切、小型压铸件的飞边打磨、薄型工件的定位压装这类单步作业工序，可直接固定在流水线旁的独立工作台上，也可嵌入小型自动化生产线的工序节点作为独立执行单元使用。从结构布局来看，整套装置以一块厚度8mm的冷轧钢板作为安装底板，底板上预留了4处长圆形安装孔，可适配M6规格的膨胀螺栓或T型槽螺栓固定，安装时的水平边界尺寸控制在320mm×240mm范围内，不会占用过多工位空间，底板表面做了发黑防锈处理，长期在车间多粉尘、少量切削液飞溅的环境下使用也不易出现锈蚀剥落的问题。立式安装的白色挡板是整套结构的核心承载件之一，挡板通过3组L型折弯支架与底板连接，每组支架都配置了2颗内六角圆柱头螺钉，既保证了挡板的垂直安装精度，也可在需要维护内部结构时快速拆卸挡板；挡板中部开设的矩形开口是工件操作位，开口边缘做了R2的圆角处理，避免作业过程中划伤工件或操作人员，开口的尺寸设计为120mm×80mm，可容纳最大外形尺寸100mm×70mm的工件通过，适配绝大多数小型五金件、电子结构件的作业需求。

　　动力端采用了小型直流驱动电机搭配带传动的结构，电机通过L型安装支架固定在底板右侧，支架上开设了腰型调节孔，可在安装时调整电机位置来张紧同步带，避免传动过程中出现打滑丢转的问题；传动轮系采用了两级带轮减速结构，第一级为小直径主动轮搭配大直径从动轮实现一级减速，第二级通过同轴的小直径轮连接执行端带轮，最终输出转速可控制在120-150rpm区间，适配小扭矩、低转速的作业需求，带轮之间的传动带选用聚氨酯同步带，传动精度高、后期维护更换成本低，不需要频繁润滑。

　　执行端的转轴通过两个带座轴承固定在立式支架上，轴承座采用铸锌材质，自带安装定位台阶，装配时不需要额外做同轴度调校即可保证转轴的转动顺畅，转轴伸出端预留了标准的夹具安装接口，可根据不同工序需求更换打磨头、裁切刀、压装头这类执行端头，不需要改动整体结构即可快速切换作业功能。设计过程中特意将动力组件与作业区域做了物理分隔，立式挡板刚好隔开电机、带轮这类传动部件与工件操作区，既可以避免作业过程中产生的碎屑、粉尘落到传动部件上加速磨损，也能防止操作人员误触转动的传动部件造成安全隐患。

　　整套结构的重心经过调校，全部重量集中在底板中部区域，固定后不会出现侧倾问题，所有外露的紧固件都选用了标准内六角件，后期维护时仅需一套内六角扳手即可完成全部拆装作业，不需要配备特殊工具。在实际产线应用中，这类小型工位装置可替代人工完成重复性的单工序作业，相比人工作业可将工序一致性提升60%以上，同时因为整体结构紧凑，可根据产线调整需求快速移位重新安装，不会像大型专用设备那样移位需要重新做地基、调校水平，适配多品种小批量的柔性生产需求。结构上没有采用复杂的定制加工件，超过80%的零部件都选用了标准五金件，包括安装支架、紧固件、带座轴承、同步带轮都可直接从市面采购，后期备件成本极低，即使某个零部件出现损坏，也可在短时间内完成更换，不会长时间占用产线停机时间。
