盘形带轴凸轮廓面结构设计

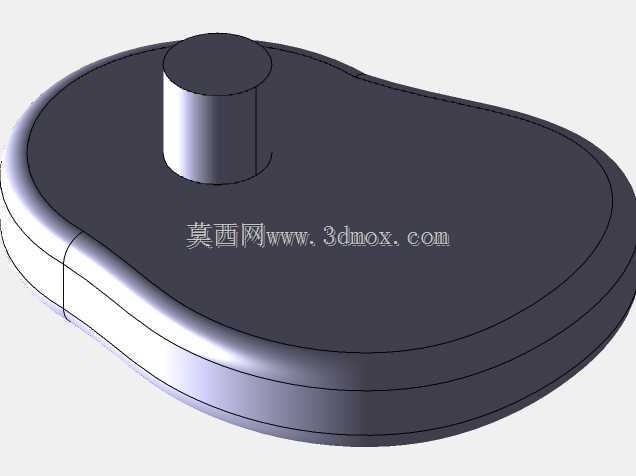

　　在自动化送料、轻工包装、纺织机械以及航空实验类工装的间歇传动机构中，盘形凸轮是实现预设从动件运动规律的核心执行零件，本次呈现的带同轴凸台的盘形凸轮结构，完全围绕接触传动的实际工况完成结构细化。从实际装配边界来看，该凸轮的基圆轮廓采用平滑过渡的异形曲线，没有尖锐拐点，能避免从动件滚子在高速往复接触时出现刚性冲击，顶部同轴设置的圆柱凸台为安装定位轴颈，与凸轮基体为一体式结构，省去了额外的轴套装配环节，可直接穿入设备安装座的轴承孔内完成周向定位，轴颈的直径与基圆厚度的比例经过匹配，能保证凸轮在承受从动件周期性径向载荷时，不会出现轴颈挠曲变形的问题。设计过程中首先要确认从动件的运动行程，反推凸轮廓线的升程、回程段的曲率半径，

　　所有曲线段都做了相切连续处理，不存在曲率突变的位置，这一点直接决定了机构运行时的噪音水平和接触疲劳寿命——如果廓线存在折角，哪怕是微米级的加工误差，都会在高速运转时让从动件产生跳跃，加剧接触表面的点蚀磨损。从安装适配性来看，凸轮基体的下表面为平整安装基准面，与安装轴颈的垂直度公差需要控制在0.02mm以内，才能保证凸轮运转时的端面跳动量符合传动要求，避免从动件出现轴向窜动。廓线的工作段全程做了等厚处理，边缘位置没有薄壁结构，即便在高频次的接触冲击下，也不会出现边缘崩缺的问题。不同于普通偏心轮的固定偏心距传动，该凸轮的轮廓曲线是根据特定从动件运动规律拟合而成，可实现预设的变速往复动作，比如在送料机构中完成快速进给、慢速保压、

　　快速回程的动作循环，不需要额外添加电控调速元件，纯机械结构就能保证动作时序的一致性，这也是凸轮机构在高可靠性要求设备中始终无法被替代的核心原因。在航空工程类基础实验场景中，这类凸轮常被用来验证从动件运动规律与廓线的匹配关系，学生可以通过加工不同廓线的凸轮试件，测试不同升程曲线下的传动效率、冲击载荷变化，因此结构上特意简化了多余的安装附件，仅保留核心的定位轴颈和廓面基体，方便快速装夹到实验台的转轴上，不需要定制专用的连接法兰。实际生产加工时，该凸轮的廓面可以采用三轴数控铣削完成粗加工，之后通过外圆磨床配合靠模完成精加工，表面粗糙度控制在Ra0.8即可满足普通传动场景的需求，如果是高速运转工况，还可以对廓面做高频淬火处理，提升表面硬度，

　　延长接触磨损寿命。需要注意的是，顶部定位轴颈的长度需要匹配安装座的轴承厚度，伸出端要预留卡环槽的位置，防止凸轮运转时出现轴向窜动，廓线的基圆尺寸不能过小，否则会导致压力角超过许用值，让从动件出现卡滞问题，设计时已经将最大压力角控制在30度以内，符合直动从动件盘形凸轮的设计规范，不需要额外增加从动件的导向长度来抵消侧向分力。整个结构没有多余的减重孔或者装饰性结构，所有几何特征都服务于传动功能和安装需求，基体厚度经过载荷校核，能承受常规轻工设备中100N以内的从动件接触压力，不会出现基体断裂变形的问题，轴颈与基体的过渡位置做了小圆角处理，避免应力集中导致的疲劳断裂，适合在中低速间歇传动场景中作为核心执行件使用。
