电力变压器带凸台方形安装连接底板结构

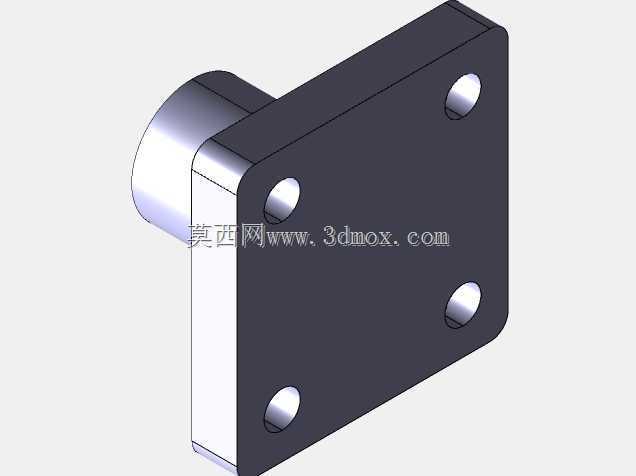

　　在电力输配系统的变压器装配环节，安装底板是承担本体定位、载荷传导、界面密封的核心结构件，这款带单侧凸台的方形安装底板，主要适配中小型电力变压器的端部出线或外接组件的连接固定场景，区别于常规平板式安装座，其单侧延伸的圆柱凸台可直接对接管路、接线套筒或外接组件的内孔，省去额外的转接衬套装配工序，降低装配累计公差。从结构设计逻辑来看，方形基板的四个角位对称布置沉头安装孔，孔位的边距、孔间距严格匹配变压器壳体端部的预装螺柱位置，沉孔深度可完全容纳螺栓头部，避免螺栓突出影响后续组件的贴合安装，基板与凸台衔接位置做了小圆角过渡，既消除铣削加工后的应力集中风险，也能避免装配时锐边刮伤对接件的密封垫片。实际选型应用时，需要重点核对几个安装边界参数：

　　首先是方形基板的边长尺寸，必须小于变压器端部安装面的可用平面尺寸，预留至少3mm的边缘余量，避免基板突出壳体造成防护间隙不足；其次是凸台的外径与轴向长度，凸台外径要与对接组件的内孔保持H7/h6的间隙配合公差，轴向长度要匹配对接件的配合深度，过长会导致基板无法贴合安装面，过短则会造成配合段不足引发连接松脱；四个安装孔的孔径要适配对应规格的固定螺栓，孔位的位置度公差控制在0.1mm以内，保证现场装配时无需扩孔、修锉即可顺利对位。这款底板的功能特性上，基板的平面度要求控制在0.05mm以内，与变压器壳体贴合的一面做精铣加工，保证贴合面的密封性能，避免变压器内部绝缘油渗漏或外部潮气侵入；凸台的外圆面做粗糙度Ra1.6的精加工，

　　若用于油路对接场景可直接套装O型密封圈实现径向密封，若用于接线组件对接则可保证同轴度，避免接线端子偏心产生的装配应力。在不同的应用场景下，这款底板的材质选型可做适配调整，常规油浸式变压器场景选用普通碳素结构钢做发黑防锈处理即可，户外潮湿环境下可选用镀锌钢板或不锈钢材质，若用于大电流接线端的固定，还可在凸台内部预埋绝缘衬套，隔绝金属底板与带电体的接触。设计建模过程中，优先以安装面为基准定位所有特征，先拉伸生成方形基板的基础实体，再单侧拉伸凸台特征，四个角的安装孔采用沉头孔特征直接生成，避免分开绘制沉孔与通孔造成的同轴度误差，基板与凸台的衔接圆角要在所有切削特征完成后再添加，避免圆角特征影响孔位、端面的尺寸标注与加工定位。现场装配时，

　　需先在基板贴合面放置对应厚度的密封垫片，将凸台对准变压器壳体的对应对接孔位，再依次穿入四个角的固定螺栓，采用对角分次拧紧的方式锁紧螺栓，避免单次单侧拧紧造成基板倾斜、密封垫片压合不均引发的渗漏问题，凸台与外接组件连接时，若为密封场景需在凸台外圆预先套好对应规格的密封圈，再推入对接件内孔完成后续固定。
