航空实验用双板铆接连接结构

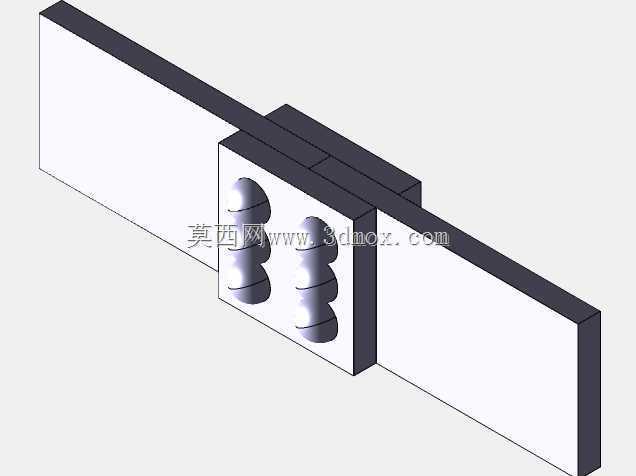

　　在航空结构装配、电力变压器组件连接这类对连接可靠性要求极高的场景中，铆接接头是承担载荷传递、保证结构整体性的核心基础构件，本次呈现的双板铆接结构，正是针对航空工程基础实验、电力设备刚性连接需求设计的典型连接单元。从实际应用场景来看，这类铆接结构既可以用于航空薄壁构件的拼接实训，帮助学习者掌握冷作连接的载荷分布逻辑，也可直接适配电力变压器内部刚性板件的连接工位，替代部分螺栓连接场景下易松动的连接方案，尤其适合存在持续微振、不允许连接副出现松脱位移的工况。从功能特性上看，该结构采用两块等厚矩形平板作为连接基体，两块板的搭接区域设置了双排对称布置的铆钉孔，通过半圆头铆钉实现板件的永久性紧固，连接完成后两块板处于同一平面延伸状态，

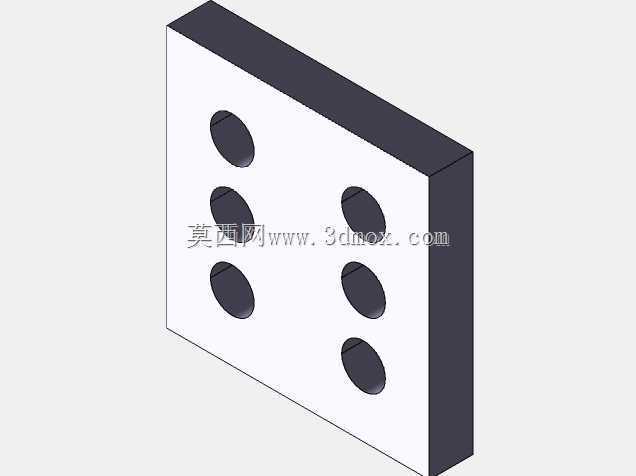

　　不存在台阶式的高度差，能够保证板件表面的平整度，既可以传递沿板件长度方向的拉压载荷，也能承受垂直于板面的小幅弯曲载荷，铆钉与孔壁采用过盈配合设计，装配后不存在装配间隙，能够避免交变载荷下的孔壁磨损问题。设计过程中，首先确定了搭接区域的长度边界，搭接长度设置为板件宽度的0.6倍，既保证足够的连接接触面积，又不会因为搭接段过长造成材料浪费和结构冗余；铆钉的排布采用等距阵列设计，两排铆钉的间距、同排相邻铆钉的中心距都严格按照冷铆连接的工艺规范设定，避免出现间距过小导致的板件截面强度削弱，也防止间距过大造成连接区域压合不紧密的问题。从外形尺寸与安装边界来看，两块连接平板的厚度一致，边缘做了微小的倒角处理，去除冲压或切割产生的锐边，

　　避免装配过程中划伤操作人员，也能减少应力集中导致的板件边缘开裂风险；铆钉的头部突出板面的高度控制在标准范围内，不会因为铆钉头过高影响后续板件表面其他组件的安装，也不会因为铆接量不足导致连接强度不够。整个结构的安装边界非常清晰，两块板的非搭接段为平直延伸结构，可根据实际使用需求在非搭接区域开设其他安装孔，与外部构件进行焊接或螺栓固定，搭接区域的铆钉全部完成铆接后，整个连接单元不需要额外的防松零件，维护成本极低，在长期使用过程中不需要定期检查连接副的预紧力，非常适合封闭结构内部、后期难以开展维护作业的安装位置。在结构受力层面，设计时特意将铆钉的剪切强度、板件的孔壁挤压强度、板件的净截面拉断强度做了等强度匹配，

　　不会出现某一环节强度冗余过大、另一环节成为薄弱点的问题，当承受极限载荷时，各个受力环节几乎同时达到强度阈值，能够最大化利用材料的力学性能，减少不必要的材料损耗。对于三维建模从业者来说，这类结构的建模过程需要重点关注铆钉与板件孔位的同轴度配合，以及铆接后铆钉头的形变特征还原，不能简单用圆柱体替代铆钉，要体现出冷铆工艺下铆钉杆填充钉孔、铆钉头与板面紧密压合的实际状态，这样的模型才能用于后续的有限元受力分析、装配工艺模拟，而不是仅作为外观展示使用。在实际选型应用时，技术人员可以根据实际承受的载荷大小，等比例缩放板件的厚度、宽度以及铆钉的直径和数量，不需要改变整体的排布逻辑，该结构的连接形式具备很强的通用性，除了航空实验、电力变压器领域，还可以适配钣金机箱连接、轨道交通内饰板固定等多个场景的连接需求。
