带侧置接口的法兰式流体转接阀体结构

　　在工业流体输送系统的管路布局场景里，这类带侧置接口的法兰式转接阀体，常被用在管路走向需要90度分流、或者不同通径管路对接的工位，尤其是在紧凑型设备的内部管路排布中，能够有效减少管路弯头的使用数量，降低流体在管路内的沿程压力损失，同时缩减整体管路的安装占用空间。从实际功能来看，该构件作为管路系统中的中间转接节点，主通道承担主流体的直通输送，侧置的小通径接口可接压力表、泄压支路或者取样管路，不用额外在主管道上开孔焊接，避免了现场焊接带来的焊缝泄漏、管路变形等隐患，大幅提升现场装配的效率与管路可靠性。

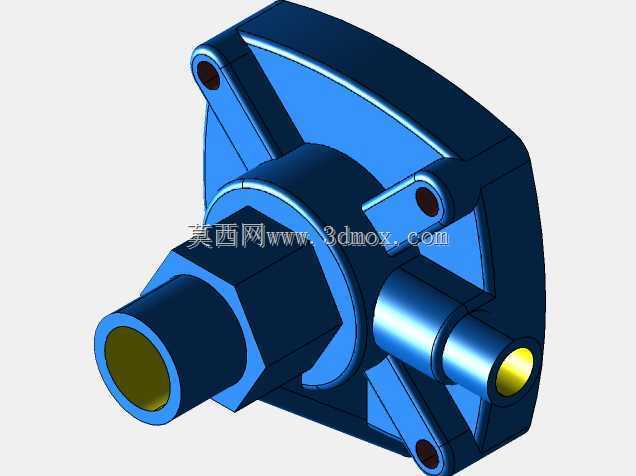

　　从结构设计思路上看，主体采用一体化铸造成型后做机加工的工艺路线，主体的法兰安装边设置了三个均布的安装孔，安装孔的位置避开了内部流道的加强筋区域，保证安装时螺栓的锁紧力不会传递到流道壁造成应力集中。法兰端面预留了密封槽的加工余量，安装时可适配O型圈或者密封垫片，满足不同压力等级的密封需求。主通道的外端设置了外六角结构，方便安装时用扳手卡紧，避免拧紧对接管路时阀体跟转，侧置接口的端部做了内孔倒角，方便对接管路的快速插入定位，也能减少安装时密封圈被切损的概率。

　　在安装边界上，法兰安装面的平面度要求控制在0.05mm以内，保证安装后密封面的贴合度；三个安装孔的中心圆直径与主流道的同轴度公差控制在0.1mm，避免安装后出现管路别劲的问题。主体的加强筋从法兰盘延伸到主通道与侧通道的交接位置，因为这个区域是流体分流的紊流区，同时也是结构受力的薄弱点，加强筋的厚度按照主通道壁厚的0.8倍设计，既不会造成材料浪费导致铸件缩孔，也能承受管路运行时的水锤冲击与振动载荷。内部流道的交接位置做了圆角过渡处理，避免直角结构造成的流体紊流，减少流道内的杂质沉积，同时降低流体对壁面的冲刷磨损，延长构件的使用寿命。

　　实际选型适配时，需要注意主流道与侧通道的通径匹配关系，该结构的侧通道通径为主流通径的1/3，适合小流量支路的分流需求，如果是大流量分流场景则需要调整侧通道的通径比例，同时对应调整加强筋的布局。安装时三个安装螺栓的锁紧力矩要保持一致，避免法兰面受力不均导致密封失效，侧置接口如果是接检测元件，需要在接口处加装密封垫，同时保证对接管路的支撑，避免检测元件的重量长期作用在接口上造成接口断裂。在三维建模过程中，这类构件需要重点处理流道与外壁的布尔运算关系，尤其是交接位置的圆角过渡，要避免出现壁厚不均的问题，同时安装孔的位置要做干涉检查，保证螺栓安装时有足够的扳手操作空间，不会和周边的管路或者设备结构产生碰撞。
