空气动力学实验室用超音速风洞结构

项目分类:通用机械零部件 发布时间:2024-08-13 ID:764249
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构
  • 空气动力学实验室用超音速风洞结构

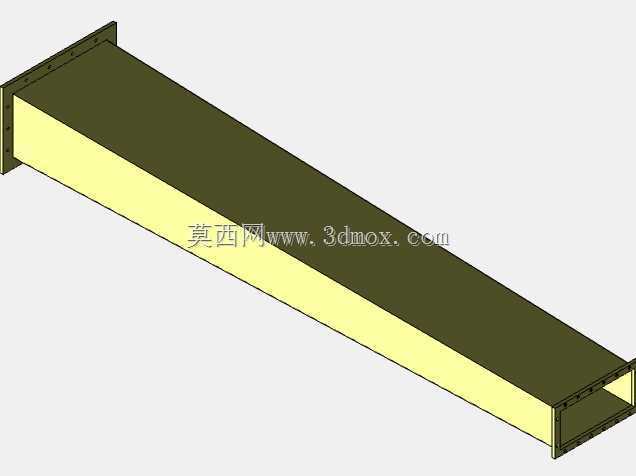

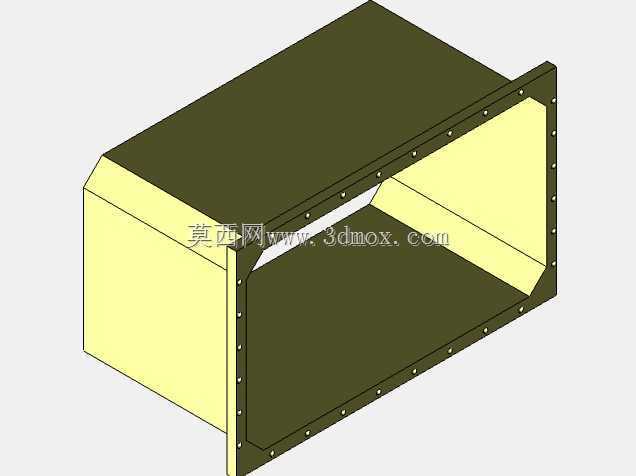

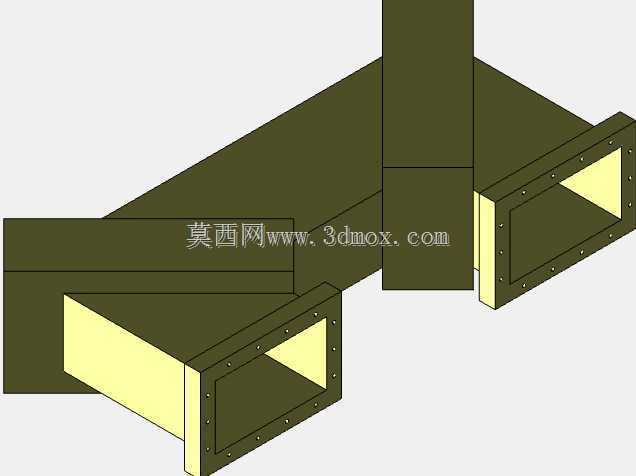

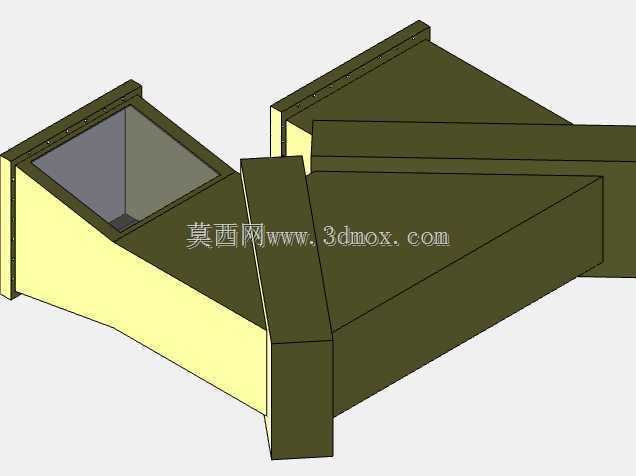

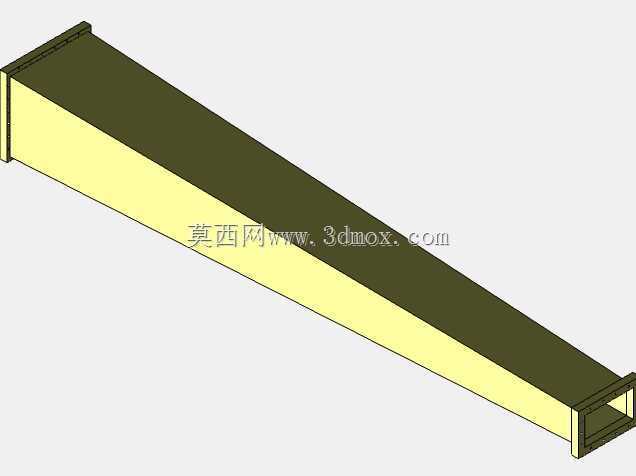

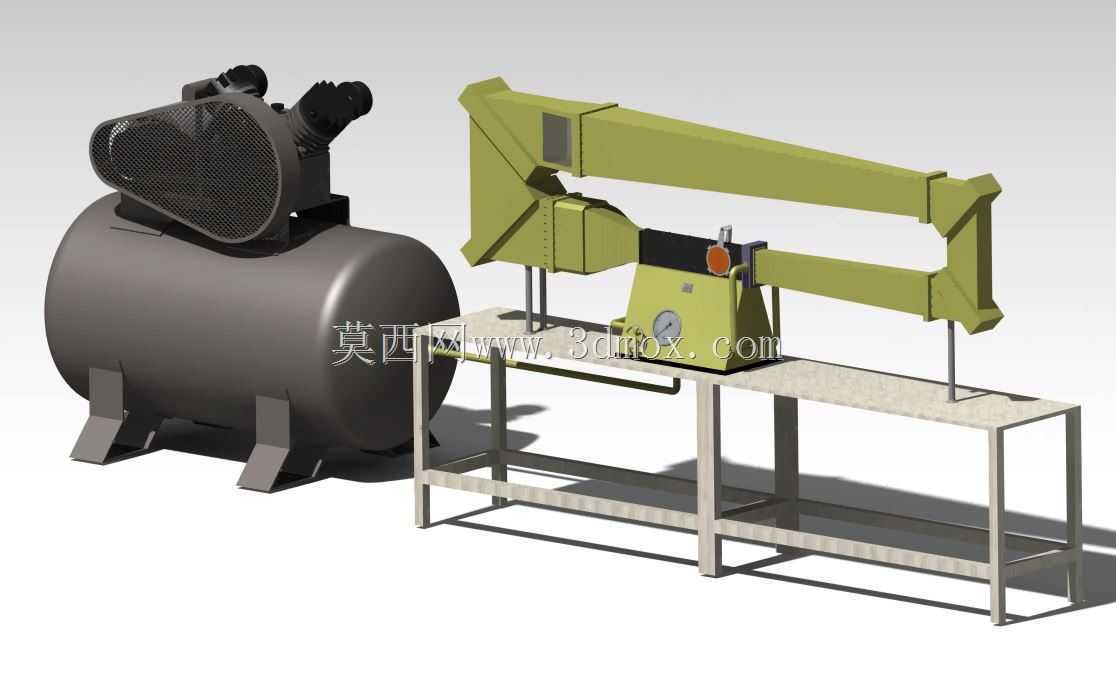

  这套超音速风洞结构主要面向高校空气动力学实验室、航空航天科研院所的基础气动试验场景搭建,核心用途是提供可控的超音速流场环境,完成缩比飞行器模型、高速运动构件的气动特性测试,获取不同迎角、流速下的阻力系数、升力系数、表面压力分布等核心试验数据,支撑航空航天构型优化、高速载具外形迭代的相关研究工作。整套设备采用分体式布局设计,左侧为独立的高压气源储供单元,卧式承压罐体搭配顶部的增压驱动组件,可在试验前完成高压气体储备,配合管路调压结构输出压力稳定、流速均匀的试验气流,避免气源压力波动对流场品质造成干扰;右侧为风洞试验主体与支撑台架,长悬臂式的洞体结构预留了充足的试验段安装空间,洞体内部做了流道顺滑过渡设计,

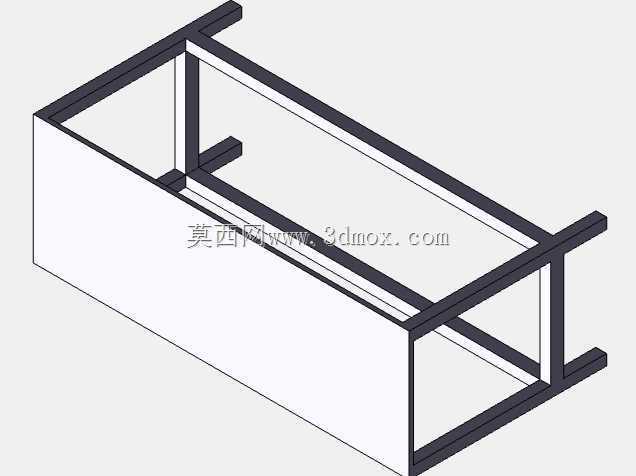

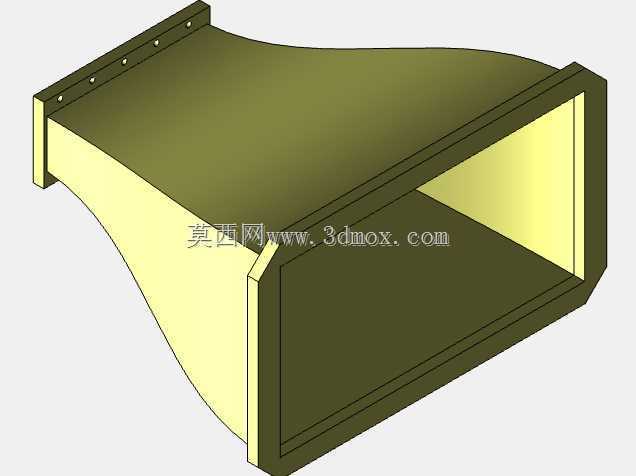

  从进气段到试验段再到喷口段的截面变化经过反复校核,可有效降低流场内部的湍流度,保证试验段核心区域的流场均匀性满足GJB相关气动试验标准要求。台架部分采用型钢焊接框架结构,上下双层的设计既可以承托风洞主体的重量,下层预留空间也可布置数据采集模块、管路控制阀组等附属组件,台架支脚设置了水平调节结构,可在安装时调整台架水平度,避免洞体安装偏斜导致的流场轴线偏移。从设计思路上看,这套结构优先平衡了试验性能与实验室安装的适配性,没有采用大型连续式风洞的一体化浇筑结构,而是将气源与洞体拆分,既降低了单一部件的重量,方便实验室内部的转运与就位,也可根据实验室的场地条件灵活调整气源与洞体的相对位置,适配不同面积的试验场地安装需求。

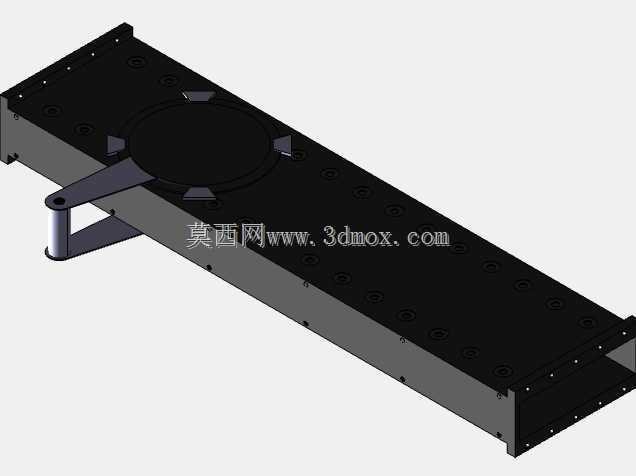

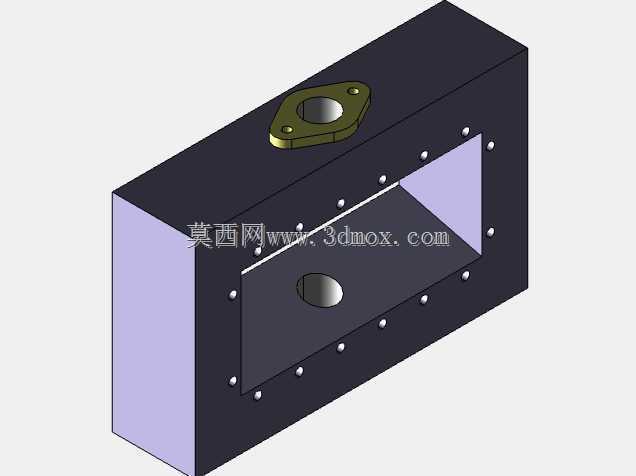

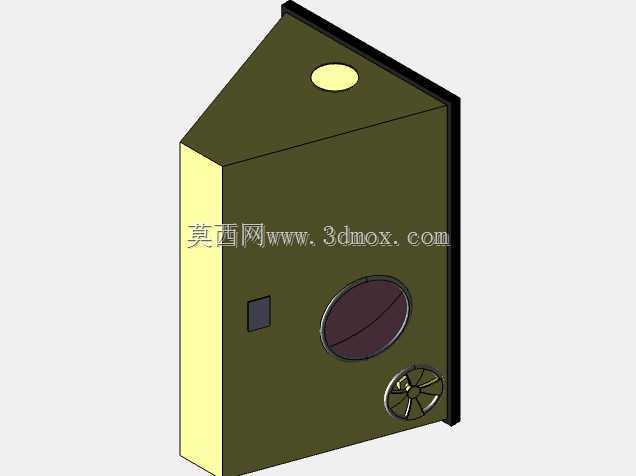

  气源罐体的底部设置了三个支撑脚,每个支撑脚都做了加宽处理,可分散罐体满压状态下的地面载荷,避免对实验室地坪造成局部压损;罐体顶部的增压组件采用减震安装结构,与罐体连接位置设置了橡胶减震垫,可降低增压运行时的振动向洞体传递,避免振动传导至试验段影响测试传感器的采集精度。洞体部分的悬臂结构做了加强筋设计,在洞体弯折、受力集中的位置增加了局部加厚的肋板,避免长期高速气流冲击导致洞体结构变形,洞体侧面预留了观察窗与传感器安装接口,可根据试验需求加装高速摄影观察窗、压力传感器、温度传感器等测试组件,不用对洞体主体做二次加工即可拓展测试功能。安装边界方面,整套设备就位后需要在气源周边预留不小于1米的操作维护空间,方便定期检查罐体密封性、

  更换增压组件的耗材;洞体喷口前方需要预留至少3倍洞体口径的空旷区域,避免试验时高速气流受周边障碍物反射回流,干扰试验段流场的稳定性;台架安装时需要保证洞体轴线与试验段安装平面的平行度误差不超过0.2度,否则会导致流场轴线偏斜,直接影响气动测试数据的准确性。日常使用中,气源单元需要定期做承压密封性检测,管路连接位置的密封件需要按周期更换,避免高压气体泄漏造成安全隐患;洞体内部的流道表面需要定期清理,避免试验过程中带入的灰尘、杂质附着在流道壁面,破坏流道的顺滑度,进而影响流场品质。这套结构的三维建模完整还原了各部件的装配关系,从罐体的焊缝位置、增压组件的安装结构,到台架的螺栓连接点位、洞体的加强筋布局都做了精准复刻,可直接用于实验室风洞搭建的结构参考、教学演示模型制作,也可作为气动试验课程的辅助教学用具,帮助相关专业的学生理解超音速风洞的基本结构组成与工作原理。
