带环形散热鳍片的气缸端盖结构设计

　　在气动执行元件的实际应用场景中，气缸端盖作为气缸两端的核心承压与密封部件，直接决定了气缸的运行稳定性、密封寿命以及连续作业下的热平衡表现，这款带环形散热鳍片的气缸端盖结构，正是针对中高频往复运行的气动工况做的定向结构优化。从实际设备适配场景来看，这类端盖多用于自动化生产线的往复执行气缸、工装夹具的压紧驱动气缸、物流分拣设备的挡停气缸这类连续往复动作频次高、压缩空气做功放热明显的工位，普通平端盖结构在长时间高频运行时，缸内压缩空气反复压缩产生的热量无法快速散出，会加速端盖内侧密封件的老化，导致密封失效出现漏气问题，同时热量传导至端盖安装的磁性开关等附件时，也会影响检测元件的信号稳定性。这款端盖在结构设计上，

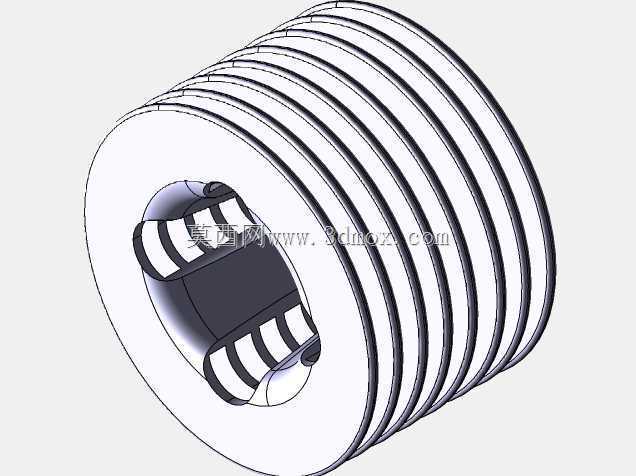

　　外侧采用等间距环形散热鳍片布局，鳍片沿端盖轴向平行排布，在不额外增加端盖径向安装尺寸的前提下，大幅提升了端盖与外界空气的接触换热面积，连续运行时端盖表面的温升可比普通平端盖低15℃左右，能有效延缓密封橡胶件的热老化速度，延长气缸的维护周期。端盖内侧的型腔设计做了导向与缓冲适配，中心的通孔区域预留了活塞杆密封圈、防尘圈的安装槽位，槽位的尺寸公差按照气动密封件的标准安装尺寸设计，能兼容常规的Y型密封圈与聚氨酯防尘圈，内侧靠近缸筒配合的位置做了止口定位结构，止口的配合公差选用H7/h6的间隙配合，既保证端盖与缸筒装配时的同轴度，避免活塞杆运行出现别劲问题，又能降低装配难度，适合产线批量组装作业。端盖的中心内孔与鳍片外圆的同轴度控制在0.

　　02mm以内，保证装配后活塞杆的运行轨迹与缸筒轴线重合，减少活塞杆与导向套的偏磨问题。从安装边界来看，这款端盖的径向最大尺寸为鳍片的外圆直径，比同缸径普通平端盖的外径大12%左右，但轴向尺寸与普通端盖保持一致，不需要改动原有气缸的拉杆长度与安装孔位，可直接替换同缸径的常规平端盖，不需要对现有设备的安装空间做改造。端盖周向预留了均匀分布的拉杆安装孔，孔位的位置度公差控制在0.05mm以内，保证装配时拉杆受力均匀，避免端盖受压不均出现变形漏气问题。内侧的缓冲腔位置做了圆弧过渡处理，能减少压缩空气在端盖处的气流紊流，降低气缸运行到行程末端时的气流噪音，同时缓冲腔的尺寸适配常规的气缸缓冲密封圈，能实现行程末端的柔性缓冲，

　　减少活塞对端盖的刚性冲击，在高速运行的气缸工位上，能有效降低冲击带来的部件松动、连接螺栓疲劳断裂的风险。在建模过程中，所有的密封槽位、安装止口、拉杆孔的尺寸都参照气动元件的通用设计规范做了参数化设置，鳍片的厚度与间距经过散热效率与结构强度的平衡校核，鳍片厚度取2mm，间距取3mm，既保证鳍片有足够的结构刚度，在装配与维护过程中不会轻易出现磕碰变形，又能保证鳍片间的空气流通顺畅，形成有效的自然对流散热通道。端盖的材质适配方面，结构设计兼容压铸铝合金与硬质工程塑料两种加工工艺，采用压铸铝合金材质时可做表面阳极氧化处理，进一步提升表面散热效率与耐腐蚀性能，适用于有切削液、潮湿环境的加工车间工位；采用硬质工程塑料材质时，可降低整体重量，适用于对执行元件重量有要求的移动工装、机器人末端执行器的气缸配置场景。端盖外侧的平面区域预留了磁性开关的安装导轨槽位，不需要额外加装安装附件，可直接固定常规的气缸磁性开关，检测活塞的运行位置，简化现场的安装布线流程。
