带圆孔三角缺口钣金结构安装基座

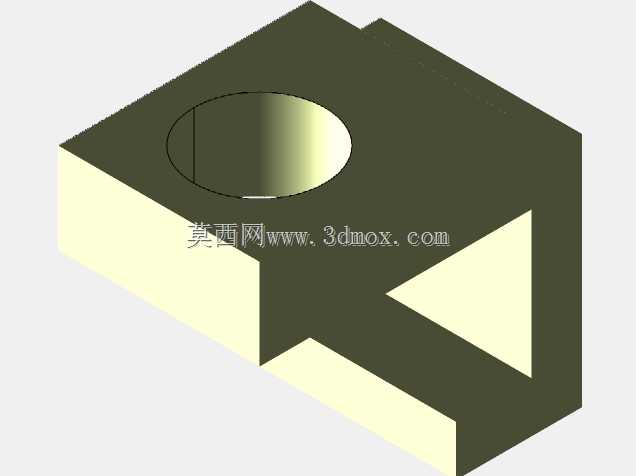

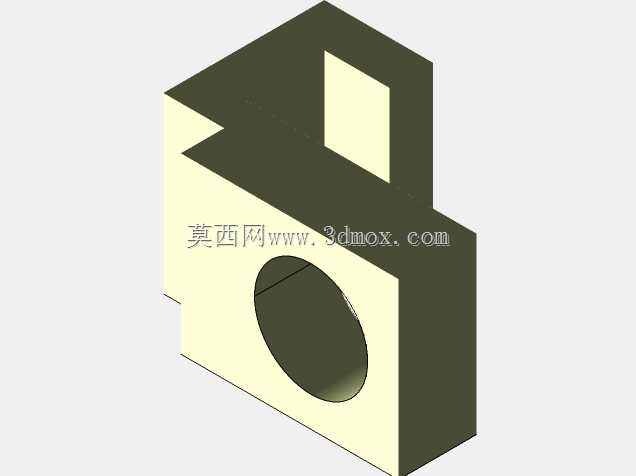

　　在低压配电、小型工控电源的装配场景里，这类钣金结构件常作为电源变压器的配套安装基座使用，承担着固定磁芯绕组、隔离带电部位、匹配整机安装位的核心作用，很多桌面式工业电源、嵌入式控制模块的内置变压器固定，都会用到同类型的钣金成型结构。从结构设计逻辑来看，这个零件采用钣金折弯+冲孔+切角的复合工艺成型，主体为矩形块体结构，顶面开设的圆形通孔，是为了适配变压器绕组的引出端子或者固定螺栓的穿装需求，孔位的边缘做了钣金工艺自然形成的圆角过渡，避免安装时割伤导线绝缘层，也能减少应力集中导致的钣金件形变。

　　零件侧面的三角形缺口，并非随意开设的减重结构，实际是为了匹配整机内部的走线空间或者相邻元器件的避让位，在紧凑的电源腔体内，这个三角缺口刚好能给整流桥的引脚或者输入输出导线留出足够的走线路径，避免装配时出现导线挤压、绝缘层破损的风险。从安装边界来看，这个钣金基座的底面为完整平面，能够贴合电源壳体的安装面，通过侧面或者底面的预留点位完成固定，整体的外形尺寸适配常见的小型EI型或者环形电源变压器的安装尺寸，不会占用过多的腔体内部空间，同时钣金材质的结构强度足够支撑变压器的重量，即便在设备运输过程中出现振动，也不会出现基座变形导致变压器移位的问题。

　　设计这类钣金结构的时候，首先要匹配对应变压器的实际安装尺寸，确认圆孔的直径和位置精度，保证螺栓穿装或者端子引出时没有干涉，其次要核算三角缺口的开设深度和角度，既要满足相邻元器件的避让需求，又不能过度削减钣金件的结构强度，避免折弯或者受力时出现开裂。另外钣金件的折弯边要做均匀的折边处理，所有外露的边缘都要做去毛刺处理，防止装配过程中划伤操作人员或者损坏导线。在实际的设备装配场景中，这类基座往往和变压器本体做预组装，之后再整体装入设备壳体内部，基座的平面度直接影响变压器的安装稳定性，如果平面度超差，会导致变压器安装后出现倾斜，长期运行下可能因为振动导致绕组松动、引脚脱焊等问题。

　　顶面的圆孔除了穿装固定件之外，部分场景下也可以作为散热辅助通道，让变压器运行时产生的热量能够通过孔洞形成局部空气对流，降低局部温升。侧面的三角缺口同时也能作为装配定位的标识位，工人装配时可以通过缺口的位置快速判断零件的安装方向，减少装反的概率，提升装配效率。不同于注塑材质的安装基座，钣金结构的基座具备更好的抗冲击性能和耐温性能，在电源设备出现短时过载温升较高的情况下，不会出现材质软化变形的问题，长期使用的可靠性更高。在建模过程中，这类钣金件需要严格按照钣金工艺的参数设置折弯系数、扣除值，保证展开后的下料尺寸准确，避免折弯后出现尺寸超差，孔位和缺口的位置要和整机的装配基准做对齐，保证和相邻零件的配合间隙符合设计要求。
