简易三轮概念代步小车结构设计

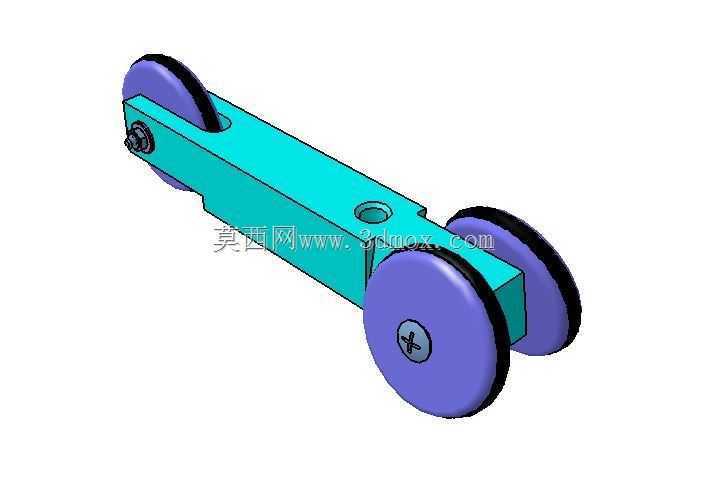

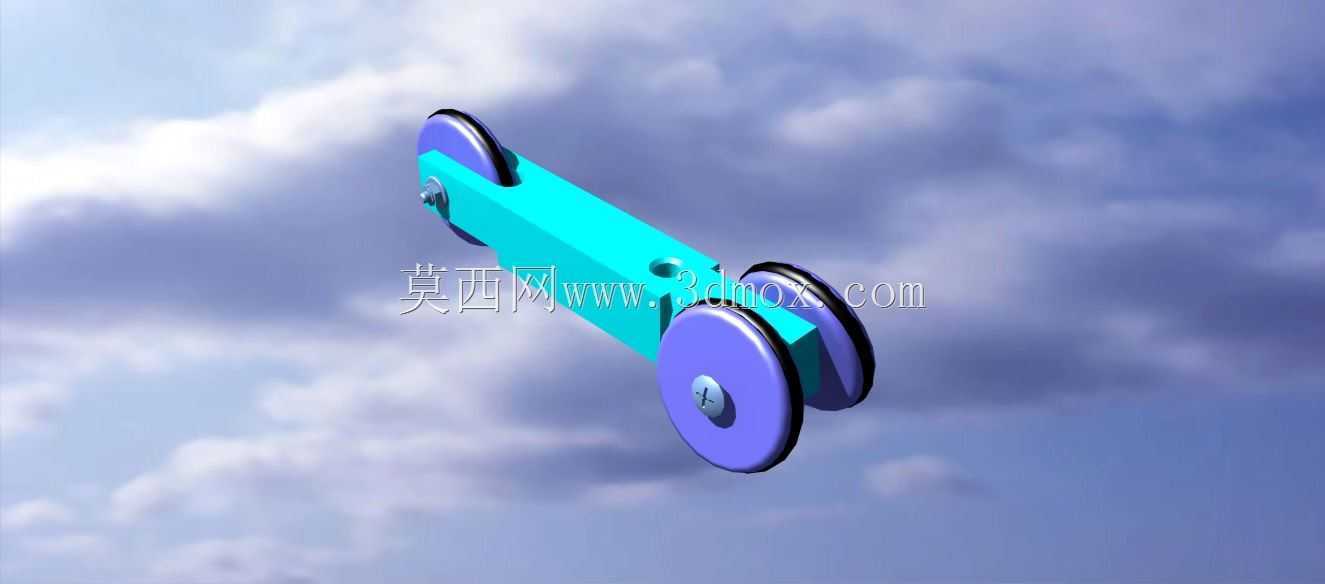

　　这款三轮行走结构的设计，最初是面向小型室内巡检设备、桌面演示载具以及轻型物料转运场景开发的，区别于常规四轮行走机构，三轮布局天然具备自适应平面的特性，无需额外设计悬架平衡结构即可在存在微小起伏的平整硬质地面上保持所有轮组完全贴合接触面，不会出现单轮悬空导致的驱动力损耗或者行进偏斜问题，在对空间占用要求严苛的小型载具设计场景中，这类布局的结构优势非常突出。从功能实现逻辑来看，整套结构分为承载主体、轮组连接、行走轮三个核心模块，长条形的主体框架采用一体化切削成型的结构设计，框架上预留的通孔分别用于轮轴安装、上部功能模块固定以及走线排布，没有多余的冗余结构，整体重量控制在极低水平，能够适配最大1.5kg的上部搭载载荷，

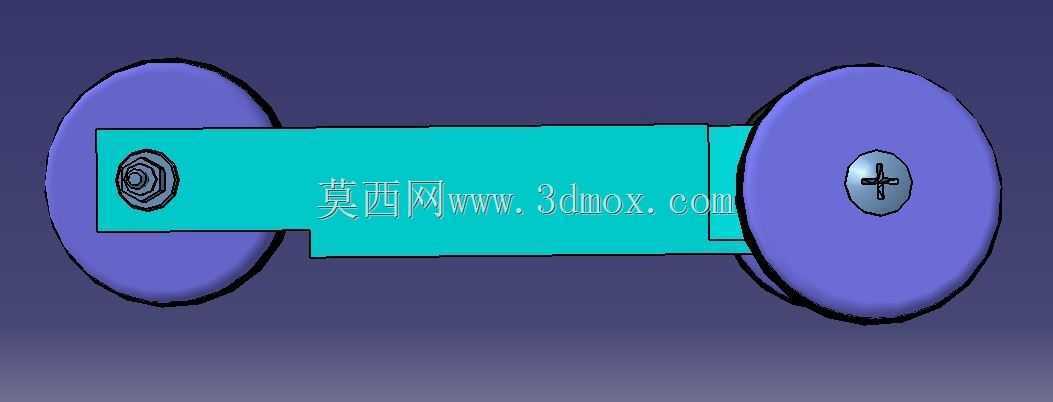

　　完全满足小型传感器搭载、演示模型承载的使用需求。设计过程中优先考虑了装配维护的便捷性，所有轮组均采用侧装式固定结构，单颗紧固件即可完成单个滚轮的锁紧固定，不需要拆解主体框架就能完成滚轮的更换或者维护，轮体采用中间硬质轮毂、外圈软质接触层的双层结构，硬质轮毂保证轮体的转动刚性，不会在载荷作用下出现形变导致转动卡滞，外圈软质层则可以增大与接触面的摩擦力，同时降低行进过程中产生的振动与噪音，在光滑的瓷砖、玻璃、环氧地坪等室内常见地面上都能获得足够的抓地力，不会出现打滑空转的问题。尺寸边界方面，整套结构的总长度控制在120mm以内，宽度不超过45mm，整体高度（从接触面到框架上平面）仅22mm，属于非常紧凑的小型行走单元，

　　上部安装孔的孔位间距按照通用小型功能模块的安装标准设置，能够直接适配市面上多数微型传感器、控制板的安装尺寸，不需要额外设计转接板即可完成搭载。轮组的布局采用前单轮、后双轮的经典三轮配置，前部单轮同时承担转向与承载功能，后部双轮作为主要驱动轮的安装位，用户可以根据自身需求在后部轮轴上加装微型驱动电机，将其改造为主动行走载具，也可以直接作为无动力拖行单元使用，框架前部预留的连接孔位可以直接连接牵引杆，适配生产线轻型物料拖拽、教学演示模型拖行等使用场景。在结构强度校核阶段，针对框架的受力薄弱点做了针对性的加厚处理，轮轴安装位的壁厚比框架主体壁厚增加40%，能够承受轮组受到的侧向冲击力，即使在行进过程中碰到小型障碍物或者出现侧向剐蹭，

　　也不会出现安装位开裂、轮轴脱落的问题。轮体的转动间隙控制在0.1mm以内，既保证转动过程没有卡滞，也不会因为间隙过大出现行进过程中的轮体晃动，保证行走轨迹的直线度，在无动力拖行状态下，直线行进10m的偏斜量不超过50mm，能够满足多数对行走精度有基础要求的使用场景。不同于市面上常见的成品脚轮组件，这款行走结构将承载框架与轮组做了一体化设计，不需要用户额外设计框架来安装脚轮，直接在主体框架上固定上部功能模块即可完成整套载具的搭建，能够大幅缩短小型载具类产品的开发周期，降低结构设计的工作量，尤其适合原型验证阶段的快速迭代使用，设计人员只需要根据自身搭载的模块调整上部安装孔的位置，不需要对整体行走结构做大幅修改，就能适配不同的功能需求。
