电源变压器用板簧弹性夹持固定结构

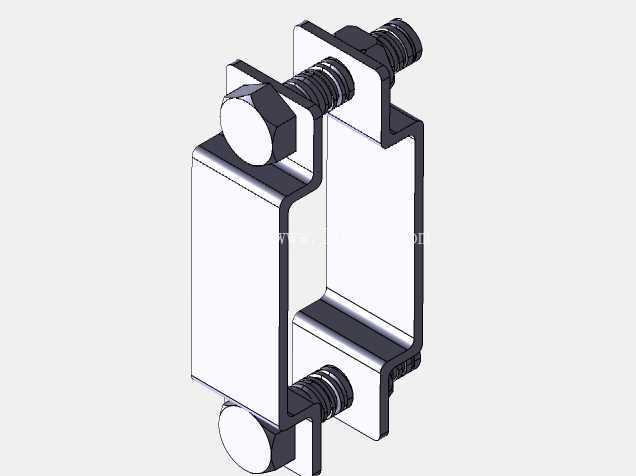

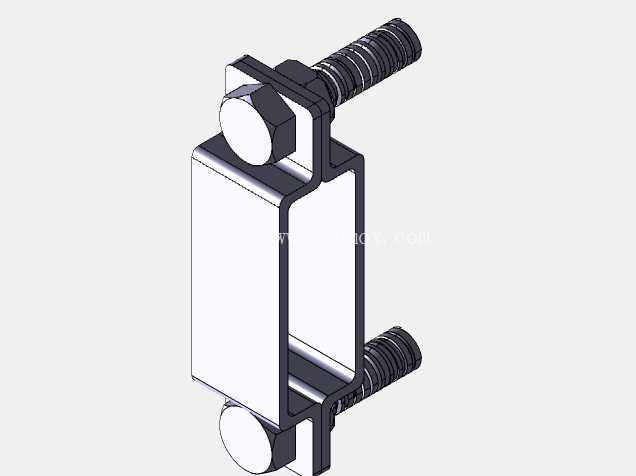

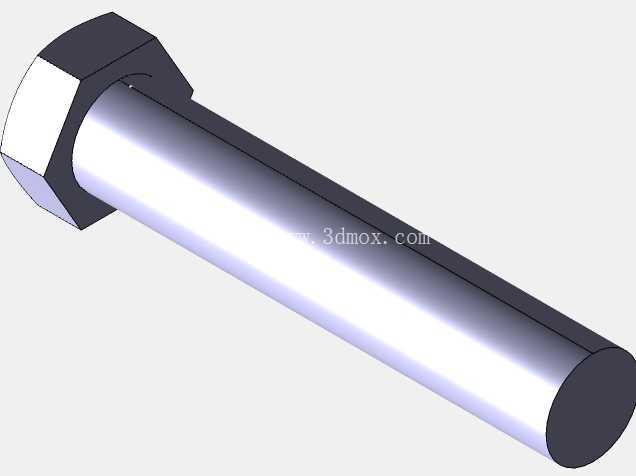

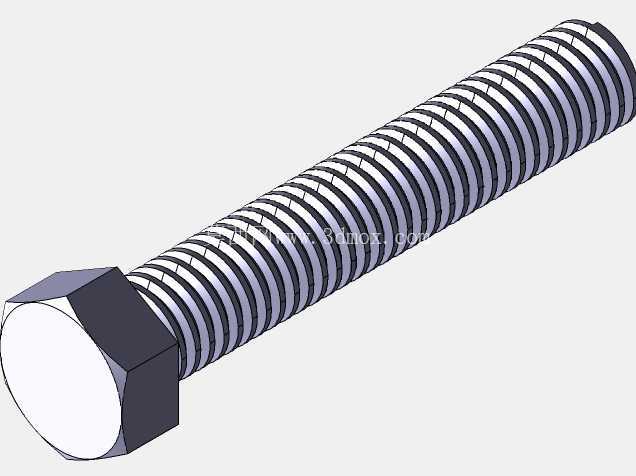

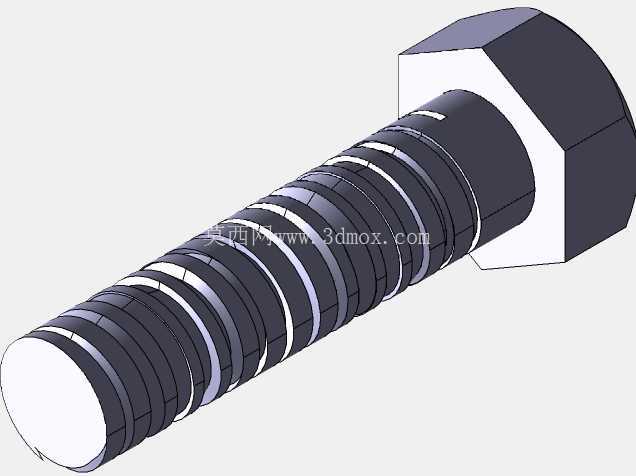

　　在中小功率电源变压器的装配场景中，这类板簧夹持结构是绕线铁芯与安装基座之间常用的弹性连接部件，主要作用是抵消变压器运行过程中产生的微幅振动，避免铁芯叠片因长期受刚性约束出现松动、异响，同时补偿不同批次铁芯叠厚的尺寸公差，降低装配环节的选配难度。从结构细节来看，该板簧组件采用双侧折弯的U型夹持主体，配合上下两端的带螺纹调节杆与圆形压头，可通过旋动端部的六角调节件改变夹持开口的实际间距，适配一定厚度范围内的变压器铁芯叠装体，无需针对每一种叠厚单独开模制作固定件，能有效压缩生产端的工装夹具投入成本。

　　设计这类板簧结构时，首先要核算夹持力的合理区间：夹持力过小无法稳定固定铁芯，运输或设备运行振动时容易出现铁芯移位，导致绕组引线受拉扯出现断裂隐患；夹持力过大则会让铁芯叠片承受额外的压应力，长期运行下叠片间绝缘层受损，会直接抬升变压器的空载损耗，甚至引发局部过热问题。因此板簧主体的折弯处特意做了圆弧过渡处理，避免应力集中导致的弹性疲劳断裂，同时折弯段的长度经过反复校核，保证在最大夹持行程内板簧的形变处于材料弹性变形区间，不会出现塑性变形导致夹持力衰减。

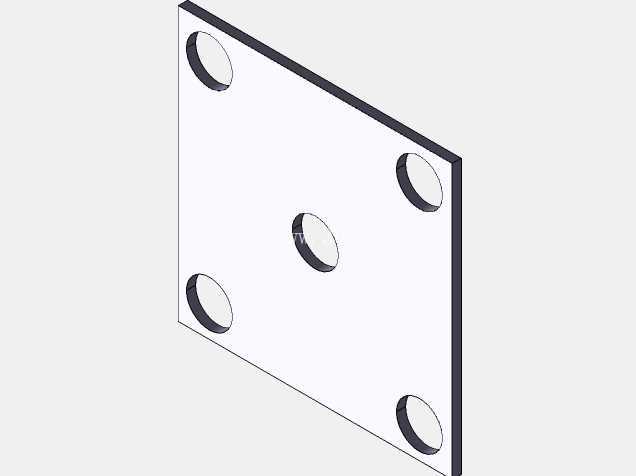

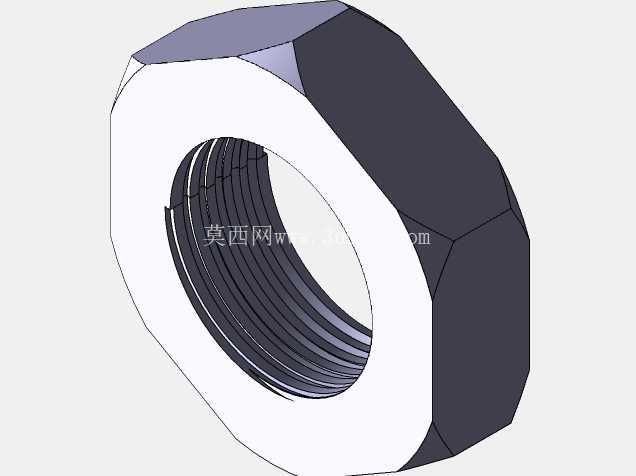

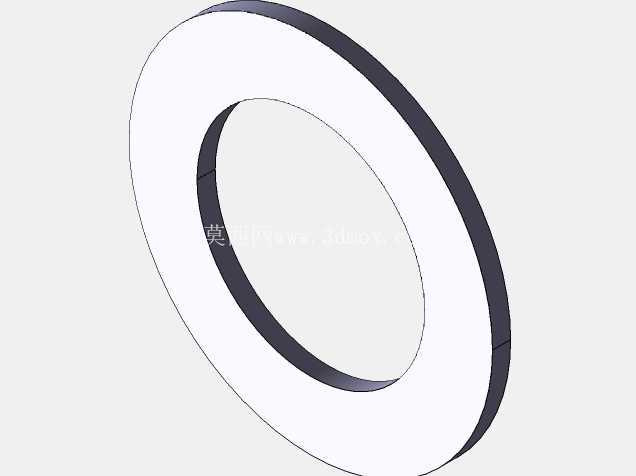

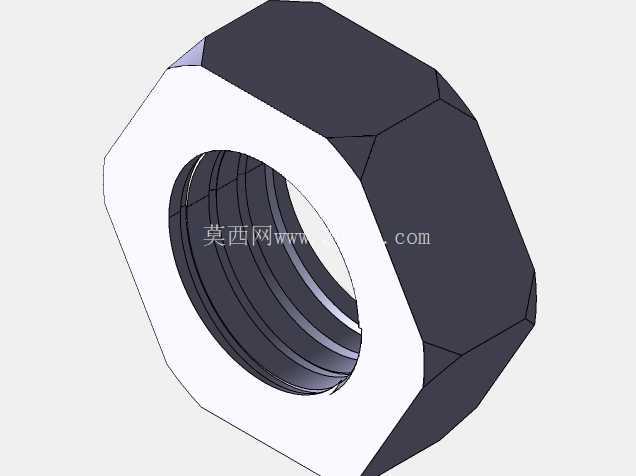

　　从安装边界来看，该组件的双侧螺纹调节杆同轴度公差控制在0.1mm以内，安装时可直接穿过基座上对应的预制安装孔，通过杆部的螺纹段配合螺母完成组件在基座上的预固定，再将铁芯推入U型夹持槽内，最后微调两端压头的压紧量即可完成装配，整个装配流程无需额外的焊接、粘接工序，后期维护拆解时也不会损伤铁芯或绕组结构。板簧主体的侧边翻边结构一方面提升了自身的结构刚度，避免夹持过程中侧板出现外张变形，另一方面翻边形成的导向面能在铁芯推入时起到自动对中的作用，降低装配对位的操作难度，适合流水线批量装配的作业场景。

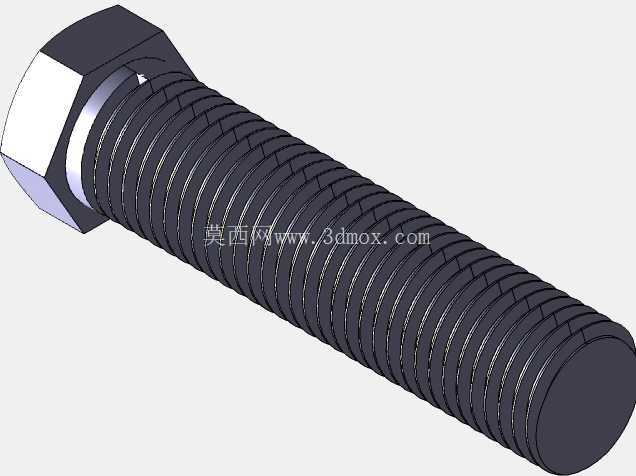

　　在实际应用中，这类板簧固定结构相比传统的刚性螺丝压接结构，能更好地适应变压器在不同环境温度下的热胀冷缩形变：当设备运行温度升高，铁芯叠片受热膨胀时，板簧可通过自身弹性形变吸收额外的尺寸增量，不会让铁芯承受过大的热应力；当低温环境下铁芯收缩时，板簧的回弹量能始终保持对铁芯的稳定夹持力，不会出现压接松动的问题。两端的圆形压头与板簧主体之间采用活动连接结构，压头可根据铁芯端面的平面度误差做微小角度偏转，保证压头端面与铁芯端面完全贴合，避免局部压应力过大压伤铁芯端部的绝缘层。螺纹调节杆的螺距选用常规粗牙螺纹，调节时每旋转一圈的夹持行程变化量适中，既不会因为螺距过小导致调节效率低下，也不会因为螺距过大难以精准控制夹持力大小，适配产线工人的常规操作习惯。

　　考虑到变压器长期运行的可靠性要求，板簧主体的材料通常选用弹性优异的弹簧钢材质，表面做防锈钝化处理，避免在潮湿或有腐蚀性气体的使用环境下出现锈蚀，导致弹性下降或结构断裂。整个组件没有复杂的异形曲面结构，所有折弯、冲压工序都可通过常规五金冲压模具完成，加工成本低，适合大批量生产配套。在结构建模过程中，需要重点关注折弯处的内R角尺寸与板厚的匹配关系，内R角过小会导致折弯处应力集中，反复形变后容易出现裂纹；内R角过大则会导致夹持槽的有效宽度变小，适配的铁芯厚度范围收窄，同时压头与调节杆的连接间隙要控制在合理范围，间隙过大会导致压头晃动，夹持时容易偏斜，间隙过小则会导致压头转动卡滞，无法自适应贴合铁芯端面。
