CATIA环境下口袋特征结构练习构件

　　日常做结构设计练习时，这类带多特征组合的块状构件，是新手熟悉三维建模特征逻辑非常合适的载体，很多刚接触参数化建模的工程师，都会从这类规则几何组合的构件入手，熟悉拉伸、切除、拔模、倒角这些基础特征的操作逻辑，也能在建模过程中逐步建立起三维空间的尺寸配合意识。从实际应用场景来看，这类构件本身是练习用的抽象结构，但它的特征组合逻辑，和很多工业场景里的安装支座、定位靠模、小型工装承载块的结构逻辑是共通的——比如生产线旁用来固定小型检测传感器的安装座，或者工装台上用来给小型零件做定位的靠块，都会用到这种带支撑立板、中间镂空减重、底部带安装定位槽的结构形式，只是实际生产用的构件会根据安装需求调整具体尺寸、增加安装孔位、做表面强化处理，但核心的结构受力逻辑和建模思路是一致的。

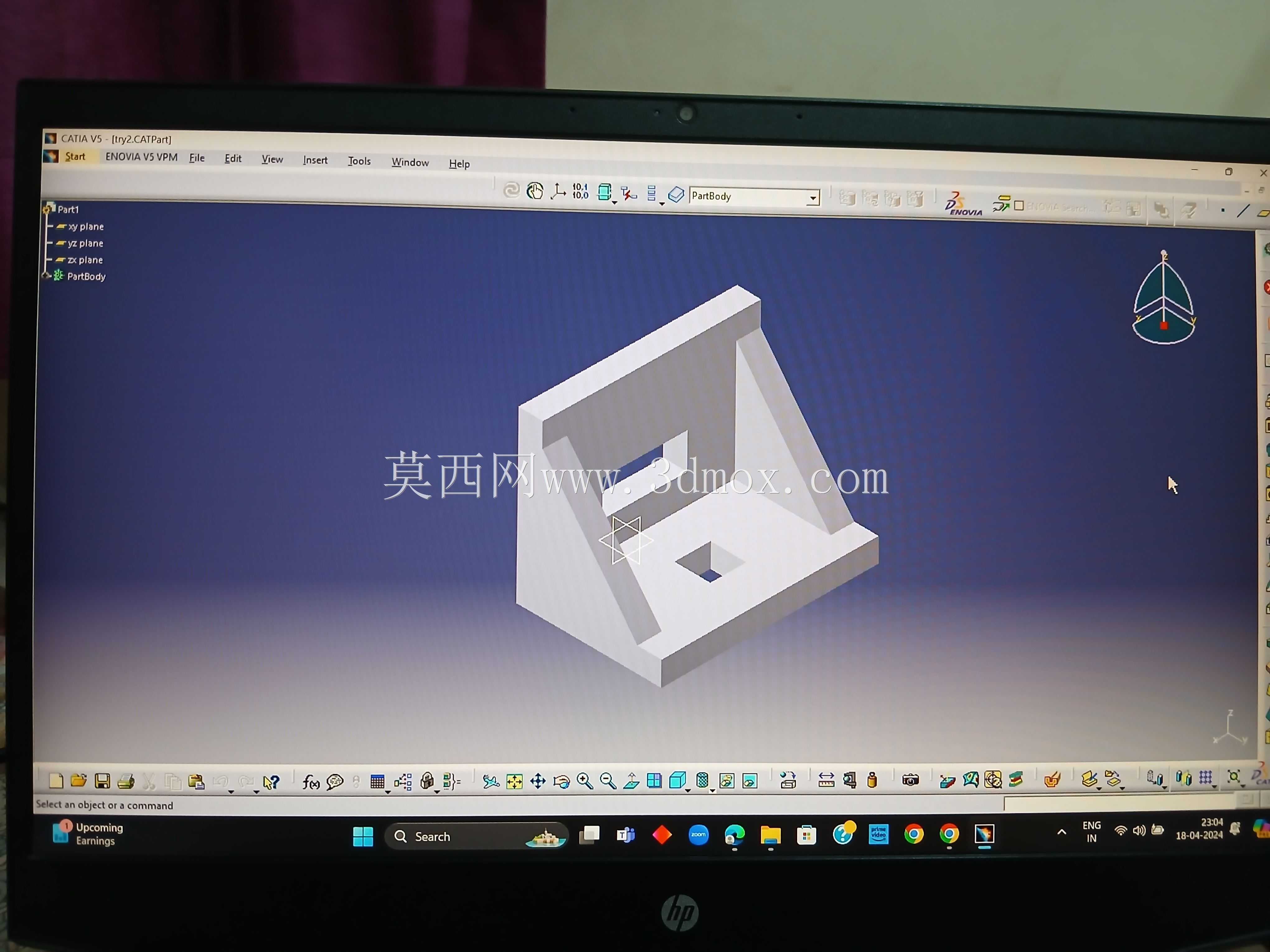

　　从结构功能特性来看，这个构件采用了直角L型的基础承载结构，竖直方向的立板和水平方向的底板通过三角加强筋做连接强化，这种结构能在承受竖直方向载荷的时候，把立板受到的力通过加强筋分散到底板上，避免立板和底板的连接位置出现应力集中，很多需要承受侧向载荷的支座类零件都会采用这种加强结构。构件的立板和底板上都做了方形的镂空切除，一方面是在不影响整体结构强度的前提下减少零件的整体重量，降低材料消耗，另一方面这些镂空的方槽也可以作为安装时的定位卡口，或者用来穿设管线、固定扎带，在小型设备的内部安装场景里，这种带镂空的支座比实心块的适用性更强。底板上的方形沉槽结构，是典型的定位特征，安装的时候可以和设备台面上的定位凸块配合，不需要额外做定位销就能快速找准安装位置，减少装配时的调整时间，这种沉槽定位的结构在快换工装、模块化设备的安装结构里非常常见，能大幅提升装配和拆卸的效率。

　　做这个构件的建模练习时，首先要确定整体的尺寸边界，先绘制底板的外轮廓草图，拉伸生成基础的底板实体，然后在底板的对应位置绘制立板的轮廓，拉伸生成竖直立板，这一步要注意立板和底板的连接位置要做完全的实体合并，不能出现面与面之间的缝隙，否则后续做有限元分析或者生成工程图的时候会出现错误。接下来做加强筋的特征，要先确定筋板的厚度和倾斜角度，筋板的两个侧边分别和立板侧面、底板顶面完全贴合，筋板的厚度要根据整体构件的尺寸来定，太薄的话起不到加强作用，太厚则会增加不必要的重量，一般这类小型练习构件的筋板厚度取整体壁厚的0.8-1.2倍比较合适。之后处理各个位置的镂空切除特征，做切除的时候要注意草图的完全约束，每个方形槽的位置尺寸都要标注清楚，和相邻边的距离要保持一致，保证结构的对称性，避免出现特征位置偏移的问题。最后要做所有棱边的倒角处理，外棱边做小尺寸的倒角去除毛刺，内棱边可以根据加工需求做小圆角过渡，减少应力集中的问题，实际生产中如果是机加工的零件，内圆角的半径要和加工刀具的半径匹配，避免出现加工不到位的情况。

　　从安装边界来看，这类构件的安装基准是底板的底面，所以建模的时候要把底板底面设为固定基准面，所有的尺寸标注都要以这个基准面为起点，保证加工的时候基准统一，减少尺寸误差。底板的整体长宽尺寸决定了它的安装占用空间，在实际选用这类支座结构的时候，要先确认安装位置的可用空间，保证底板能完全放置在安装面上，同时立板的高度不能和周边的其他零部件产生干涉。立板上的镂空槽位置要和需要固定的零部件安装尺寸匹配，如果是用来安装小型电气元件，还要考虑元件的接线空间，不能让镂空槽的边缘刮伤导线。另外这类构件如果是用在有振动的设备上，还要在底板的安装位置预留螺栓孔的位置，练习的时候虽然没有做螺栓孔，但实际应用中螺栓孔的位置要避开底板上的沉槽和加强筋的位置，保证螺栓安装的时候有足够的接触面，不会出现安装不稳的情况。

　　很多工程师在刚接触建模的时候，会觉得这类练习构件太简单，不愿意花时间去琢磨，但实际上这些基础特征的组合逻辑，是所有复杂结构设计的基础，比如大型设备的机架结构，拆解到最后也是一个个的板件、筋板、安装槽的组合，把这些基础特征的建模逻辑、受力特点、安装要求摸透了，后续做复杂结构设计的时候才能少出错误。就拿这个构件上的三角加强筋来说，很多新手做的时候会随便画一个三角形拉伸，不考虑筋板和立板、底板的连接位置，实际生产中如果筋板的位置不对，不仅起不到加强作用，反而会在连接位置产生额外的应力集中，导致零件受力的时候从筋板的焊接位置或者连接位置断裂。还有底板上的沉槽结构，如果建模的时候沉槽的深度尺寸标注不对，加工出来的沉槽太深会降低底板的结构强度，太浅则起不到定位的作用，这些细节都是在基础练习里需要慢慢积累的经验。

　　另外在建模过程中，还要考虑零件的加工工艺性，比如这个构件如果是采用铣削加工，那么所有的内部转角都要做圆角处理，因为铣刀是圆柱形的，不可能加工出完全直角的内转角，如果建模的时候做成直角，后续加工的时候就需要额外做电加工处理，会大幅增加加工成本。如果是采用3D打印的方式制作，那么还要考虑支撑的添加位置，立板和底板的连接位置如果角度太小，打印的时候需要加支撑，后续去除支撑会影响表面质量，所以做设计的时候就要提前考虑加工方式的影响，在不影响功能的前提下调整结构，降低加工难度和成本。这些工艺层面的考虑，也是在做这类基础练习的时候需要同步养成的习惯，不能只盯着模型的外形好不好看，要结合实际的生产需求去调整结构，这样做出来的模型才是真正能用于生产的设计，而不是只能在软件里看的数字模型。
