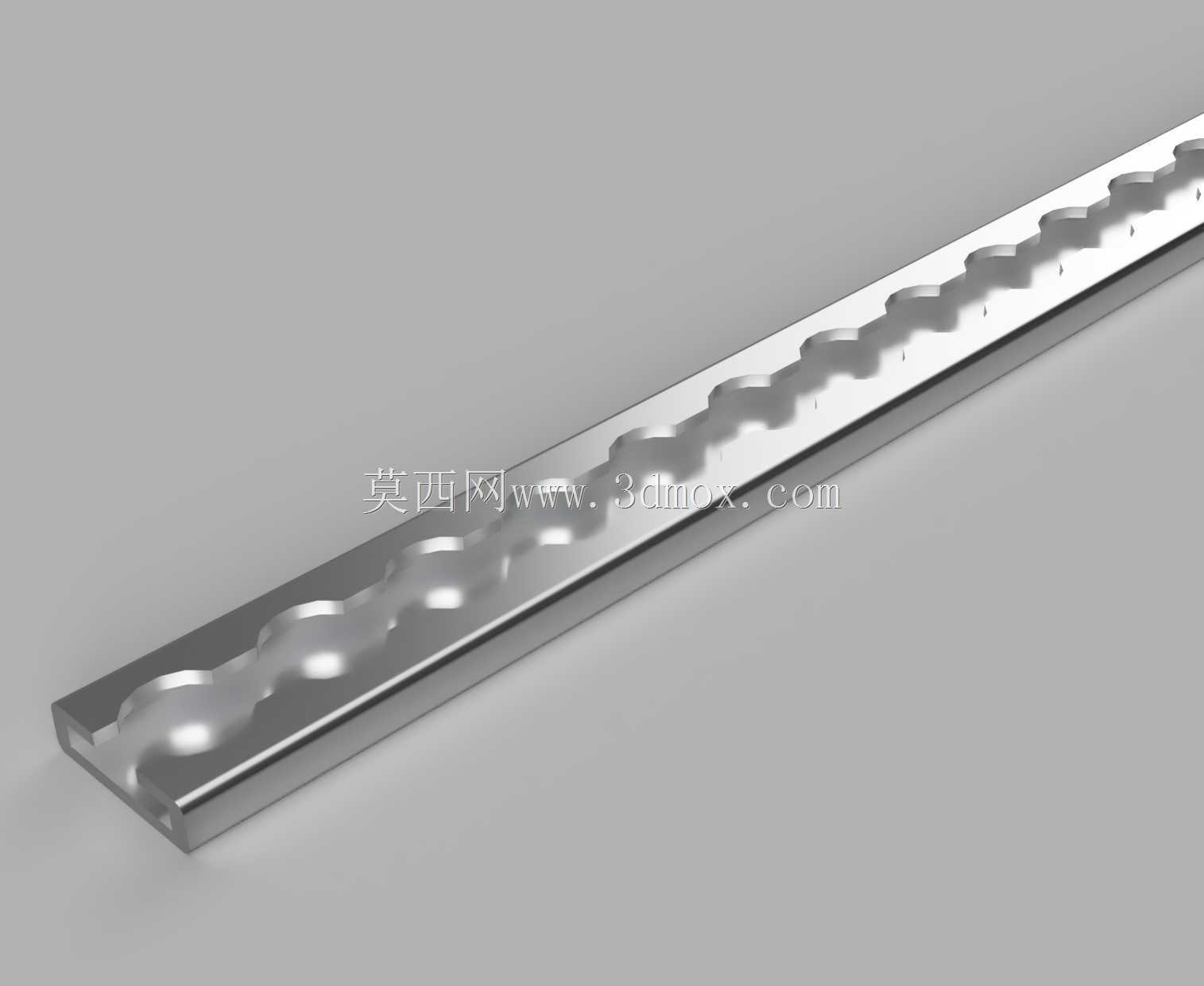

2000mm长带20mm孔航空轨道铝型材

　　在仓储物流、航空配套管线布设、轻型工装挂载这类场景里，长条形带孔铝制轨道的应用频次一直很高，这类构件不需要承担大吨位重载，但对安装便捷性、孔位一致性、型材自身直线度有明确要求，本次建模的这款铝制轨道，就是针对这类轻载连续挂载场景设计的。

　　从实际使用场景来看，这类轨道常被用在仓储库区的侧壁挂载、航空维修工位的工具排布、洁净车间的气路管线走线、露营装备的模块化搭建等场景，区别于重载导轨需要搭配滑块、承受动载荷的设计，这款轨道的核心作用是提供连续的标准化挂载点位，不需要配套精密滑动部件，直接通过螺栓穿过预设孔位，就能将挂钩、管线卡箍、轻型支架等部件固定在轨道上，安装时不需要在安装基面反复打孔定位，只需要先将轨道整体固定在墙面、型材框架或者设备侧壁上，后续调整挂载位置时，只需要松开对应位置的紧固件，沿着轨道槽调整到目标孔位再锁紧即可，大幅降低了现场施工的调整成本。

　　设计思路上，这款轨道采用铝合金挤压成型的基础工艺，主体截面为槽型结构，在保证2000mm整体长度下直线度的同时，尽可能降低型材自身重量，挤压成型后再通过高精度冲压工序，在轨道的承载面上等距加工出直径20mm的安装孔，孔位间距经过统一校准，保证任意相邻孔位的中心距误差控制在装配允许范围内，避免出现孔位错位导致紧固件无法穿入的问题。轨道的边缘做了小圆角钝化处理，既避免安装过程中尖锐边角划伤操作人员，也能减少应力集中，防止长型材在运输或者安装过程中从边角位置出现开裂变形。轨道的槽型结构设计，一方面提升了型材截面的抗弯模量，在同等壁厚下比平板结构的承载能力提升40%以上，另一方面槽内空间可以容纳紧固件的头部，让挂载部件的安装面能够和轨道表面完全贴合，不会出现因为螺栓头凸起导致的安装歪斜问题。

　　尺寸与安装边界方面，这款轨道总长度为2000mm，属于标准定尺长度，适配大多数常规工位、库区隔断的安装跨度，不需要现场额外裁切，如果遇到特殊长度需求，也可以沿着轨道的非孔位区域进行裁切，不会破坏剩余段的孔位排布逻辑。轨道上的安装孔直径为20mm，适配M16及以下规格的螺栓、快装销钉等紧固件，能够满足大多数轻型挂载件的固定需求。安装时，轨道两端需要预留至少30mm的安装余量，用于固定轨道自身的安装座，不建议在距离轨道端面小于20mm的位置挂载重物，避免端部受力过大导致型材变形。如果是多段轨道拼接使用，需要保证拼接处的相邻孔位对齐，拼接缝隙控制在1mm以内，避免挂载件移动到拼接位置时出现卡滞。

　　从功能特性来看，铝合金材质的选择让这款轨道具备不错的抗锈蚀能力，在普通仓储环境、非高腐蚀的车间环境下不需要额外做表面喷涂处理，挤压成型后的自然氧化层就能满足日常使用的防护需求，如果是在潮湿或者有轻度腐蚀的场景使用，也可以额外做阳极氧化处理，提升表面耐磨和抗腐蚀性能。轨道的孔位是等距排布的，在2000mm的长度范围内，孔位连续分布，能够实现挂载位置的无级调整？不对，是有级调整，调整步距和孔位间距一致，足够满足大多数场景的位置调整需求，相比无孔的槽型轨道，这种带固定孔的轨道不需要在槽内放置滑块螺母，安装配件的成本更低，固定后的可靠性也更高，不会出现滑块在槽内滑动导致挂载位置偏移的问题。

　　在实际建模过程中，需要重点控制几个关键尺寸的精度：首先是轨道整体的直线度，2000mm长度下的侧向弯曲度不能超过2mm/m，否则安装后会出现轨道歪斜，挂载件无法顺利对位的问题；其次是安装孔的同轴度，所有孔的中心需要在同一条直线上，孔中心相对于轨道中心线的偏移量不能超过0.5mm，否则长距离安装紧固件时会出现别劲的情况；最后是轨道槽的内部尺寸，槽宽和槽深的公差需要控制在±0.2mm以内，保证标准紧固件的头部能够顺利嵌入槽内，不会出现卡滞或者间隙过大的问题。另外，轨道的承载面平面度也需要控制，不能有明显的凸起或者凹陷，保证挂载件安装后能够和轨道面紧密贴合，受力均匀。

　　这类轨道在实际使用中，单段2000mm长度的建议均匀挂载总重量不超过80kg，重物需要尽量均匀分布在轨道长度方向上，避免集中在某一个点受力，如果需要挂载更重的物件，可以适当增加轨道自身的固定点密度，将原本间隔500mm一个的固定座调整为间隔300mm一个，提升整体的承载能力。在航空类场景使用时，还可以根据需求对轨道做轻量化处理，在非承载的侧壁位置做减重槽设计，进一步降低自身重量，满足航空场景对配件重量的严格要求。
