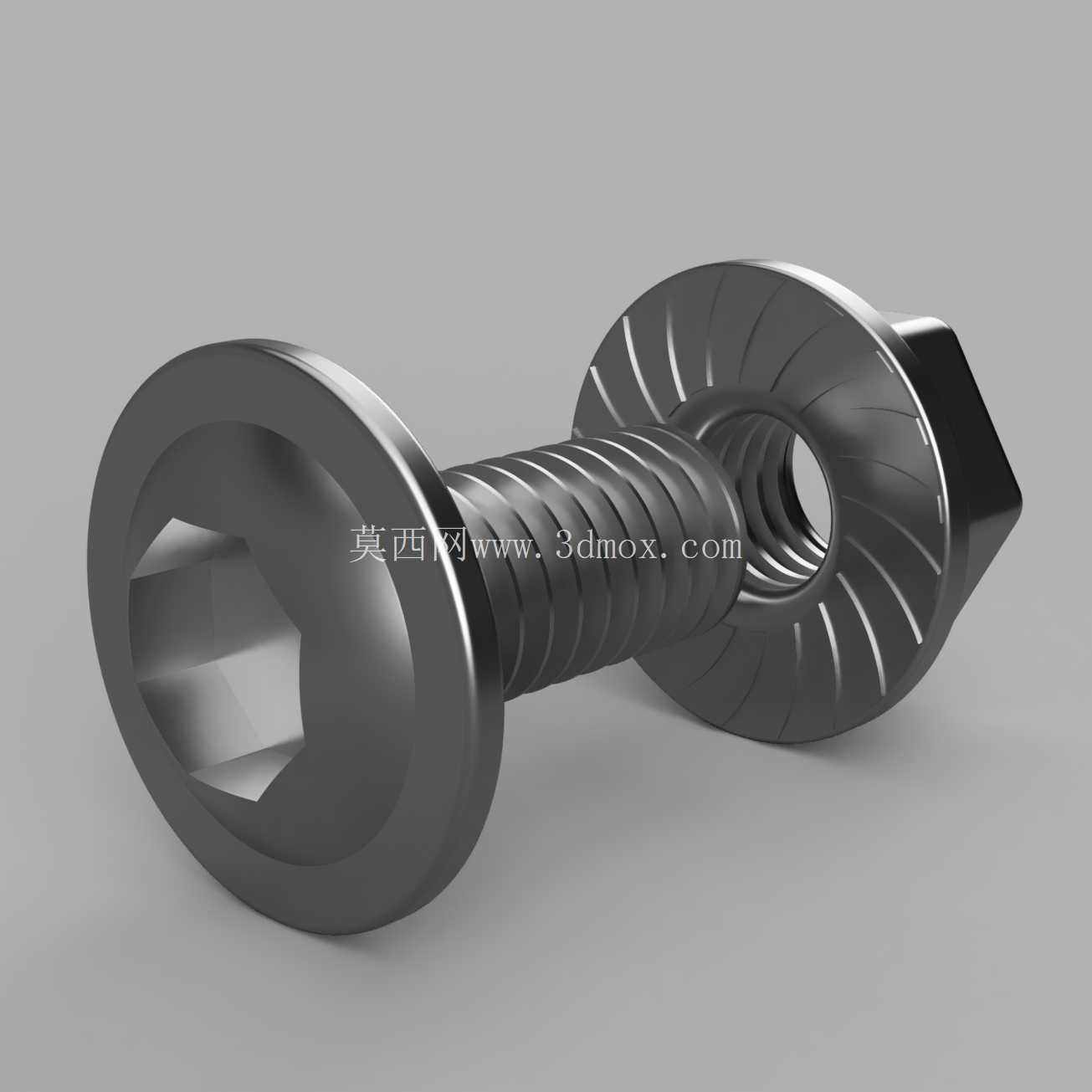

内六角驱动盘头法兰M6螺钉配套螺母组件

　　在低压流体控制类阀门的仪表配套安装场景中，这类带法兰面的盘头内六角螺钉搭配同规格螺母的组合，是仪表表壳与阀座连接、小型定位组件锁紧的常用紧固件。不同于普通圆柱头内六角螺钉，该款螺钉头部集成的法兰面相当于自带一体式平垫，在安装时不需要额外搭配垫片，就能增大螺钉头部与被连接件表面的接触面积，降低接触面压，避免在铝合金、工程塑料这类低强度被连接件表面压出凹痕，同时法兰面底部的防滑齿纹，在拧紧后可以嵌入被连接件表面，起到一定的防松效果，在设备长期受管路振动影响的工况下，能减少螺钉松动回转的概率。

　　从设计逻辑来看，盘头的头部高度低于同规格圆柱头内六角螺钉，适合安装空间轴向尺寸受限的位置，比如减压阀调节机构旁的盖板固定，这类位置螺钉头部不能突出盖板平面过多，避免干涉调节旋钮的转动行程，盘头的圆弧过渡外形也不会在安装维护时刮伤操作人员的手部。内六角驱动的形式，相比十字槽、一字槽的驱动结构，能承受更大的拧紧力矩，不容易出现槽口滑牙的问题，适合需要一定预紧力的连接位置，使用6mm规格的内六角扳手即可完成拧紧操作，配套工具通用性强，现场维护不需要准备特殊规格的扳手。

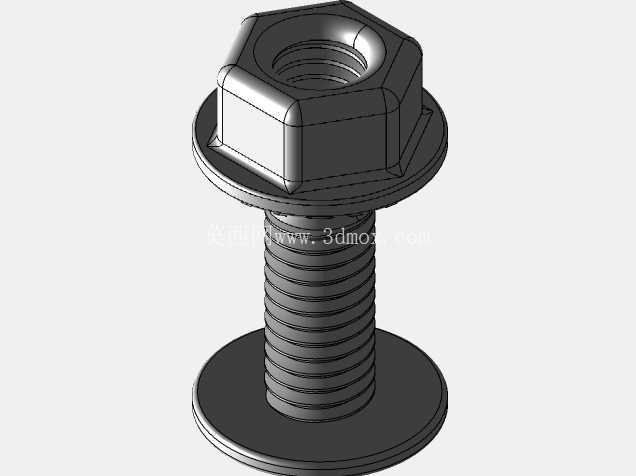

　　配套的法兰螺母与螺钉法兰面形成双侧压紧的结构，当被连接件是厚度较薄的冲压钣金件时，双侧法兰面可以分散压紧力，避免钣金件被压变形，同时螺母侧的法兰齿纹与螺钉侧的齿纹配合，在双向都能形成防松阻力，比普通六角螺母搭配平垫的组合防松性能更优，在有持续微幅振动的减压阀、仪表管路安装场景中，能长期保持连接预紧力，不会因为振动出现连接松动导致的介质泄漏问题。

　　从安装边界尺寸来看，M6规格的螺纹公称直径适配常见的6.2-6.5mm安装过孔，螺钉法兰面外径约12mm，螺母法兰面外径与螺钉侧一致，双侧压紧的覆盖范围足够应对厚度1-5mm的被连接件总厚度，不管是单层金属板的固定，还是塑料壳体加密封垫的多层叠合连接，都能保证足够的压紧面积，不会压损密封垫导致密封失效。螺纹部分的长度适配常见的仪表安装厚度，不需要现场切割多余螺纹，安装时直接穿过被连接件后拧上螺母即可，能提升现场装配的效率。

　　在实际选型应用中，这类紧固件不需要额外搭配防松垫圈、平垫等附件，能减少装配时的零件清点工作量，避免出现漏装垫片导致的连接失效问题，在小型仪器仪表、阀门附件、自动化设备的薄板护罩安装场景中都有广泛应用。设计建模时，需要重点保证内六角驱动槽的深度与对边尺寸公差，避免出现扳手无法插入或者配合间隙过大导致的滑牙问题，同时法兰面的齿纹角度与深度也要符合实际加工工艺，不能出现齿纹过浅无法起到防松作用，或者齿纹过深导致法兰面强度不足的问题，螺纹部分的牙型公差要符合普通公制螺纹的精度要求，保证与螺母的配合顺畅，不会出现卡滞或者配合间隙过大的问题。头部与螺杆的过渡圆角要做合理设计，避免应力集中导致螺钉在受冲击载荷时从头部位置断裂，提升紧固件的抗疲劳性能，适配工业现场复杂的载荷工况。
