方法兰型直线运动轴承结构设计

　　做自动化设备结构设计的同行，大概率都跟这类方法兰直线轴承打过交道，尤其是做小型滑台、检测设备移栽机构、3D打印运动轴、小型工装夹具导向结构的时候，这类零件的选型和安装细节，直接影响整套机构的运行精度和使用寿命。很多刚入行的工程师容易把它跟带座轴承搞混，实际上两者的应用场景完全不同，这类LMK系列的方法兰轴承，核心作用是给直线光轴提供低摩擦的滑动支撑，让光轴沿着轴向做精准的往复直线运动，不能承受径向的旋转载荷，这是选型时首先要明确的边界。

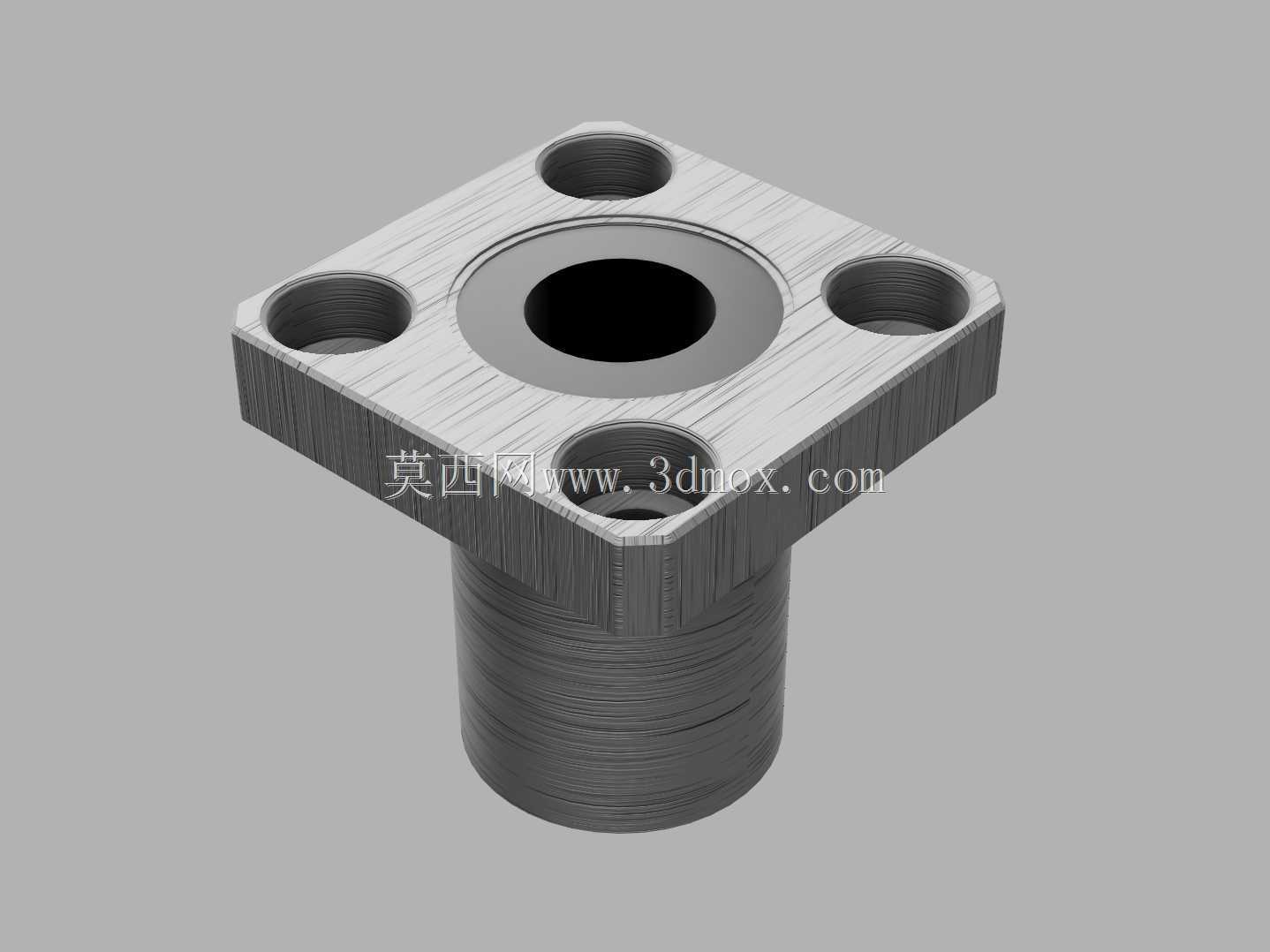

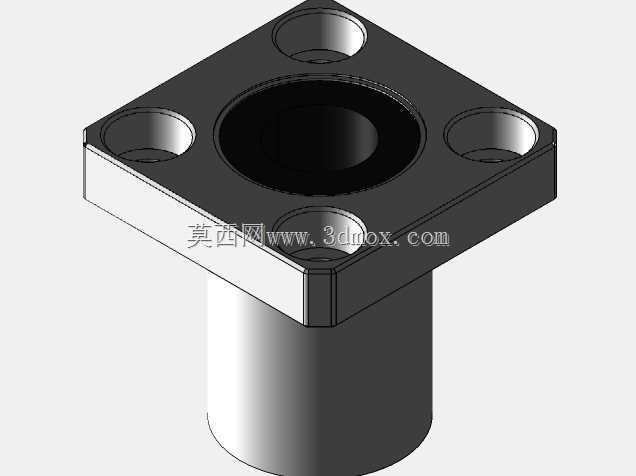

　　从结构设计的角度拆解这个零件，主体分为两个功能段：上方的方形法兰安装座，和下方的同轴导向套筒。法兰端做了四个对称分布的沉头安装孔，孔位是严格的中心对称布局，不管是正装还是反装，只要安装面的孔位匹配，都能实现稳定固定，沉孔的深度刚好能把内六角螺丝的头部完全埋入，不会出现螺丝头突出干涉运动部件的问题，这一点在紧凑空间安装时尤其重要，很多新手建模时容易忽略沉孔深度，最后装配时才发现螺丝顶到相邻零件，不得不返工修模。法兰中心的通孔和下方套筒的内孔是一次装夹加工成型的，同轴度公差控制在0.02mm以内，才能保证光轴穿入后不会出现卡滞、偏磨的问题。

　　套筒部分的内壁是轴承的核心功能区，内置了保持架和循环钢珠，钢珠沿着内圈的滚道做无限循环运动，把光轴和轴承之间的滑动摩擦转化为滚动摩擦，摩擦系数能降到普通滑动导套的1/50甚至更低，这也是这类轴承能实现高精度直线运动的核心原因。设计这个三维模型的时候，特意还原了零件表面的拉丝纹理和安装孔的倒角细节，法兰和套筒衔接的位置做了R角过渡，避免应力集中，因为在实际使用中，这个位置是应力集中的高发区，尤其是当光轴承受一定偏载的时候，直角衔接的法兰很容易在反复受力后出现开裂，R角的存在能有效分散应力，提升零件的结构强度。

　　从安装边界来看，这类方法兰轴承的优势非常明显，不需要额外做安装座，直接通过法兰上的四个螺丝就能固定在设备的立板或者安装平台上，相比圆形法兰的直线轴承，方形法兰在安装时不需要额外做防转定位，靠四个安装孔的配合就能完全限制轴承的转动自由度，安装工序更简单，定位精度也更容易保证。选型的时候需要注意，轴承的内孔直径必须和配套的光轴直径严格匹配，公差带一般选h6的光轴配合最合适，间隙太大容易出现运动晃动，影响导向精度，间隙太小则会导致钢珠滚动卡滞，运行阻力变大，甚至会过早磨损。

　　在实际的设备应用中，这类轴承经常成对使用，分别固定在运动部件的两端，光轴穿过两个轴承形成稳定的导向支撑，搭配丝杆或者同步带传动，就能实现平稳的直线往复运动。比如在小型电子元器件检测设备的送料滑台上，两个LMK10UU的轴承搭配10mm直径的镀铬光轴，就能承载几公斤的检测模组，实现每秒上百次的往复运动，运行寿命能达到上千小时。还有桌面级的雕刻设备、点胶设备的Z轴结构，也大量使用这类方法兰直线轴承，因为它的轴向尺寸紧凑，法兰端直接固定在Z轴安装板上，套筒向下伸出，不需要额外的支撑结构，能大幅压缩Z轴的整体安装空间，让设备结构更紧凑。

　　建模的时候需要特别注意几个尺寸边界：首先是四个安装孔的中心距，这个尺寸直接决定了轴承能不能直接装到现成的安装板上，必须严格按照厂家的样本尺寸绘制，差0.1mm都可能导致安装孔对不上；其次是套筒的外径和长度，这个尺寸决定了安装板上需要开的过孔大小，以及套筒伸出安装板后的空间占用，很多时候设备内部空间紧凑，套筒长度如果画长了，就会和下方的运动部件发生干涉；还有法兰的厚度，这个尺寸关系到轴承安装后的轴向定位精度，法兰太薄会导致锁紧后轴承变形，影响内孔的圆度，太厚则会浪费安装空间。

　　另外，这类轴承的使用也有一定的工况限制，它适合在常温、无大量粉尘和切削液的环境下使用，如果是在粉尘较多的机加工设备上使用，需要额外加装防尘密封圈，否则粉尘进入钢珠滚道后，会很快划伤滚道和钢珠表面，导致轴承运行阻力变大，精度快速丧失。还有安装的时候不能用锤子直接敲击轴承的法兰或者套筒，尤其是套筒部分，受力后很容易导致内孔变形，钢珠卡滞，正确的安装方式是用专用的安装工装，均匀受力把轴承压入安装孔内，再锁紧固定螺丝。

　　很多工程师在做三维建模的时候，容易忽略这类标准件的细节，比如把安装孔做成通孔而不是沉孔，或者漏掉法兰和套筒之间的过渡R角，虽然看起来外形差不多，但实际装配的时候就会出现各种问题。这个模型还原了零件的所有关键安装尺寸和细节特征，不管是用来做设备的装配模拟，还是用来出加工图纸做安装板的孔位设计，都能直接使用，不需要再反复核对尺寸调整模型，能大幅节省结构设计阶段的标准件建模时间。在做机构运动仿真的时候，准确的模型外形也能帮助提前发现运动干涉问题，避免等到零件加工组装的时候才发现结构冲突，造成不必要的成本浪费和工期延误。
