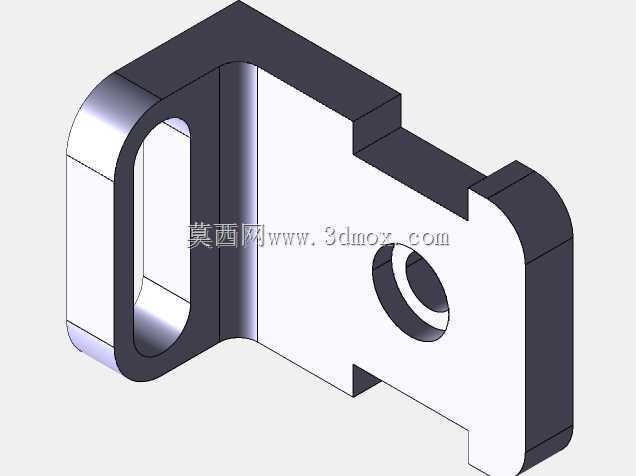

带侧装孔U型槽连接固定结构件

　　做这类结构件的三维建模时，最先要捋清楚的是它在整套机构里的安装逻辑，这类带U型通槽、侧部带圆孔的构件，多数用在需要快速卡接、同时要保留铰接或销轴固定自由度的工位上，比如小型输送线的侧边挡料架固定、工装夹具的快换挂接部位，还有小型电力设备柜体内部的线束分隔支架安装位，都能见到这类结构的身影。从实际使用场景来看，这个构件的U型槽不是随便开的，槽的宽度要匹配对应卡接导轨的厚度，槽内侧的两个立面要做平行度公差约束，不然卡入导轨后会出现卡滞、晃动量超标的问题，实际加工时这个面一般会做铣削处理，粗糙度控制在Ra3.2就能满足滑动卡接的需求，不需要过高的表面精度，不然会徒增加工成本。侧部的通孔是用来穿销轴或者锁紧螺钉的，

　　孔的位置要和U型槽的安装基准对齐，孔的轴线要和构件的安装基面保持垂直，不然穿入紧固件后会出现别劲的情况，长期受交变载荷的话容易在孔边产生应力集中，甚至出现开裂的问题。设计这个构件的时候，首先要确定安装边界：构件整体的外轮廓厚度要适配安装空间的预留间隙，一般单边留0.5到1毫米的装配余量就足够，不需要留太大间隙，不然会降低整体连接刚性；U型槽的深度要满足卡入导轨后的啮合长度，至少要保证槽深是导轨卡入厚度的1.5倍以上，才能保证卡接后不会轻易脱出，要是用在有振动的工位上，还要在槽的端部做微小的倒角，方便安装时快速对位，也能避免锐边割伤安装人员的手部。构件的外侧做了圆弧过渡，不是单纯为了好看，是因为这类构件很多是安装在设备的外露部位，

　　圆弧过渡能消除锐边的安全隐患，同时也能降低应力集中的系数，对比直角棱边的结构，圆弧过渡的构件在受侧向冲击载荷时，边角处的应力值能降低30%左右，能有效提升构件的抗冲击能力。建模的时候要注意几个容易出错的细节：首先是U型槽的内侧转角，不能做成完全的直角，要留和加工刀具匹配的圆角，一般用直径6毫米的立铣刀加工的话，转角处留R3的圆角就可以，要是建模时做成直角，实际加工是没法做到的，还会导致和配套导轨的安装干涉；然后是侧部通孔的孔口，要做C1的倒角，一方面是去除孔口的毛刺，另一方面穿销轴的时候能起到导向作用，提升装配效率。从安装适配性来说，这个构件的背部是平整的安装基面，这个面的平面度要控制在0.1毫米以内，要是基面不平，

　　锁紧固定后构件会出现倾斜，导致U型槽和配套导轨的配合出现偏斜，滑动的时候阻力会变大，甚至会出现卡死的情况。另外构件的整体壁厚要均匀，最薄的部位不能小于5毫米，要是用在普通的工业设备上，选用Q235材质做表面喷塑处理就足够，要是用在有腐蚀的环境里，可以换成304不锈钢材质，不需要额外做表面处理就能满足防腐需求。实际选型的时候，要先确认配套销轴的直径，侧部通孔的直径要比销轴大0.2到0.3毫米，属于间隙配合，保证销轴能顺利穿入，同时不会有过大的晃动量；U型槽的宽度要比配套卡接件的厚度大0.1到0.2毫米，属于滑动配合，既能保证顺利卡入，又能控制横向的晃动间隙。这类构件虽然看起来结构简单，但是在整套机构里起到的是连接固定的关键作用，要是尺寸公差控制不好，很容易导致整套机构的装配精度下降，甚至出现运行故障，所以建模的时候每一个尺寸的设定都要结合实际的加工工艺和装配需求来定，不能只看外观造型随意标注尺寸。
