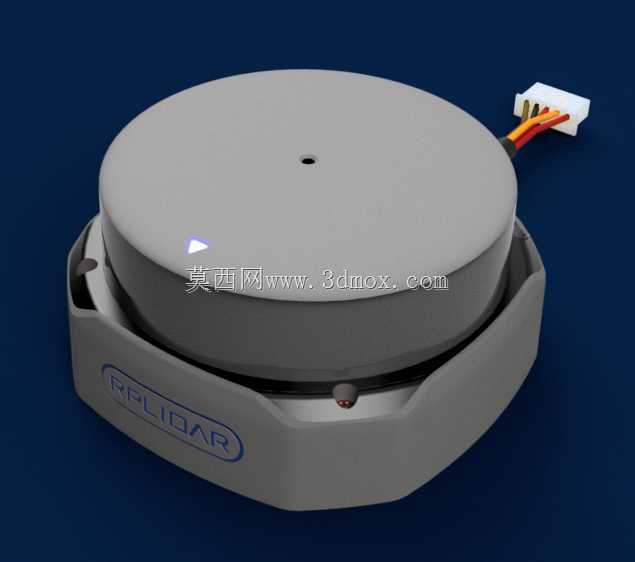

思岚S2 TOF激光雷达高精度结构设计

　　做移动机器人导航方案选型的时候，RPLIDAR S2是绕不开的一款TOF原理激光测距部件，这次做的结构模型完全围绕实际装机的工程需求搭建，没有做多余的外观美化，所有结构边界都对应实物的安装公差要求。先从实际应用场景说，这款雷达目前大量用在服务机器人的自主避障与建图环节，小到桌面级的配送机器人，大到厂区的AGV转运车，甚至部分商用清洁机器人的顶部导航位都能看到它的安装位，相比三角测距的前代产品，TOF原理在强光户外环境下的测距稳定性提升非常明显，不会因为环境光干扰出现大面积的点云丢失问题，这也是很多户外作业移动设备选它的核心原因。

　　从功能特性来看，这款雷达的测距范围覆盖了近距离避障到中距离建图的常用区间，旋转扫描的结构可以实现360度全向点云输出，顶部的信号指示灯开孔做了半透结构设计，实际装机后可以直观反馈设备的运行状态，出线端的防拉扯结构是设计时需要重点注意的部分，很多新手建模的时候会忽略线束的弯曲半径，导致实际装机时线束被旋转基座磨破，这个模型里特意留出了线束的走线路径空间，出线位置的护套卡槽完全匹配原厂的线径尺寸，不需要后期再做结构修改。

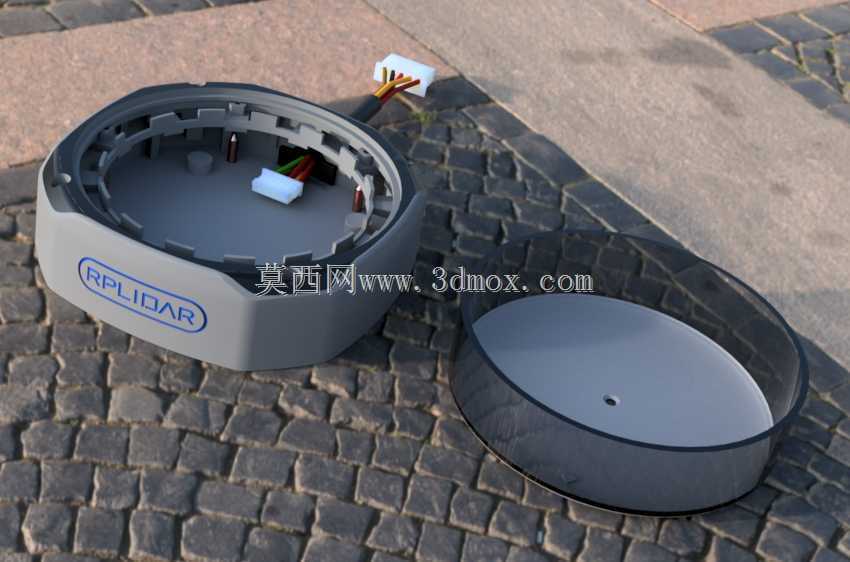

　　设计思路上，整个模型拆分成了上下基座、旋转扫描核心、外饰铭牌几个独立的子装配体，方便工程师根据自己的需求做修改，比如做嵌入式安装的时候，可以直接把底部的安装法兰结构单独导出，匹配自己设备的安装孔位，不需要重新测绘整个外形。这里要提一下，因为没有拿到实物做全拆解，内部的定子磁铁和线圈部分没有做细化建模，但是所有外部的安装尺寸、外形轮廓、接口位置都完全对标公开的产品尺寸手册，不会出现装机干涉的问题，铭牌部分做了独立的实体拆分，如果需要做自定义的标识修改，可以直接替换对应的草图特征，不用重新做曲面重构。

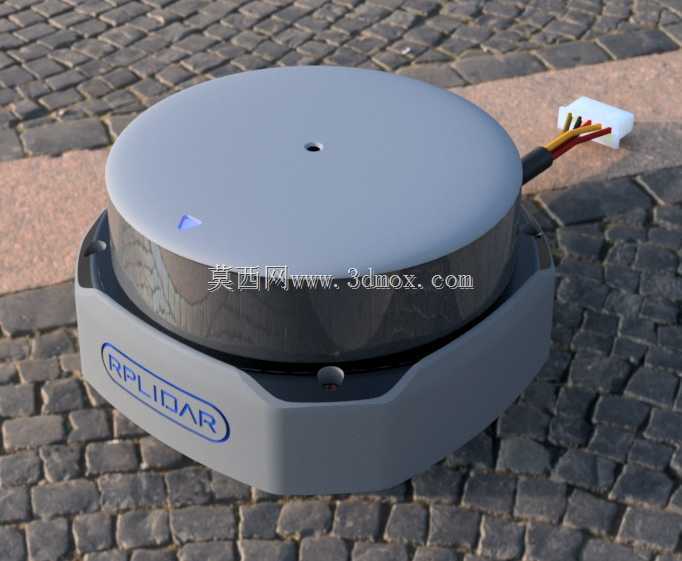

　　外形尺寸与安装边界是做结构设计时最需要关注的点，这款雷达的整体外形是扁圆柱加底部切边的结构，最大外径处的尺寸要注意和设备外壳的开孔预留足够的旋转间隙，不能因为追求外观贴合就把开孔做的太小，不然旋转时的微小震动就会导致外壳和雷达本体摩擦，影响扫描转速的稳定性。底部的安装孔位是对称分布的，安装面的平面度要求控制在0.1mm以内，如果安装面有凸起或者倾斜，会导致旋转部分的动平衡出问题，长时间运行会出现异响和转速不稳的情况。顶部的测距接收窗口是光学级的平面，建模时特意保留了窗口的下沉深度，做结构防护的时候可以在这个位置加装透明保护片，不会影响测距信号的收发，保护片的厚度建议不超过1mm，不然会导致近距离测距出现偏差。

　　实际做整机结构设计的时候，还要注意雷达的安装高度，一般建议安装位置距离设备顶部外壳的高度不低于15mm，避免外壳结构遮挡扫描视场，形成近距离的探测盲区，尤其是在机器人正前方的避障区域，盲区过大会导致低矮障碍物无法被识别，直接撞上。另外雷达的出线方向建议朝向设备的后侧，和设备内部的主线束走同一路径，不要让线束横跨雷达的旋转区域，哪怕是很细的线束，被旋转基座扫到也会被卷进去，直接损坏雷达的旋转结构。很多刚入行的结构工程师容易忽略这个细节，装机测试的时候才发现线束被打断，还要重新改走线结构，耽误项目进度。

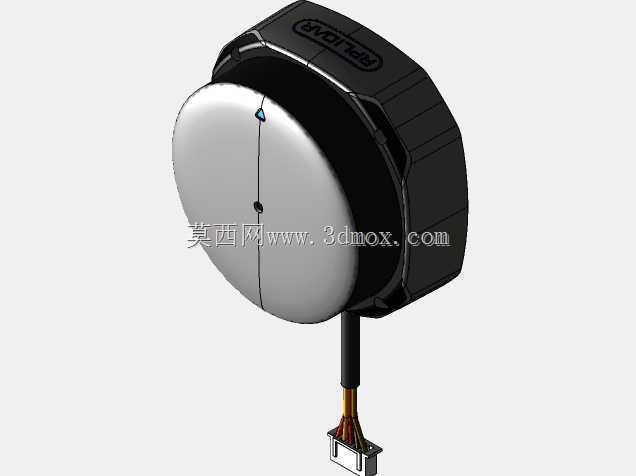

　　从建模的细节来看，所有的圆角、拔模角度都和实物保持一致，底部的切边结构是为了防止安装时跟其他部件干涉，做嵌入式安装的时候可以利用这个切边做防呆设计，避免雷达装反导致扫描方向和设备坐标系不匹配，后续还要做坐标校准浪费时间。旋转部分和固定基座之间的缝隙做了准确的还原，这个缝隙是为了保证旋转时没有摩擦，做防护结构的时候不要把这个缝隙堵死，不然灰尘和水汽进去之后没有排出的通道，长时间使用会影响内部轴承的寿命。
