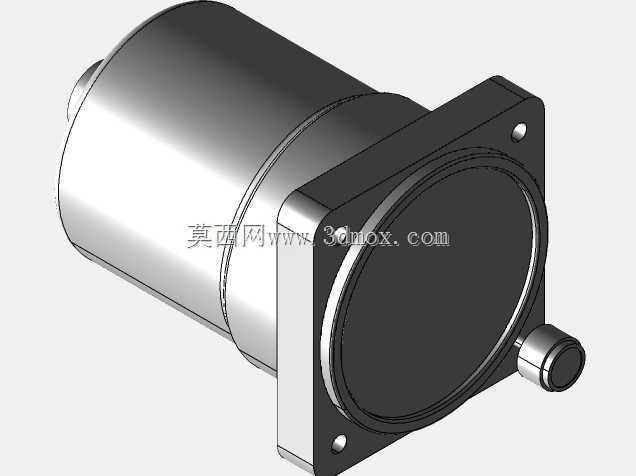

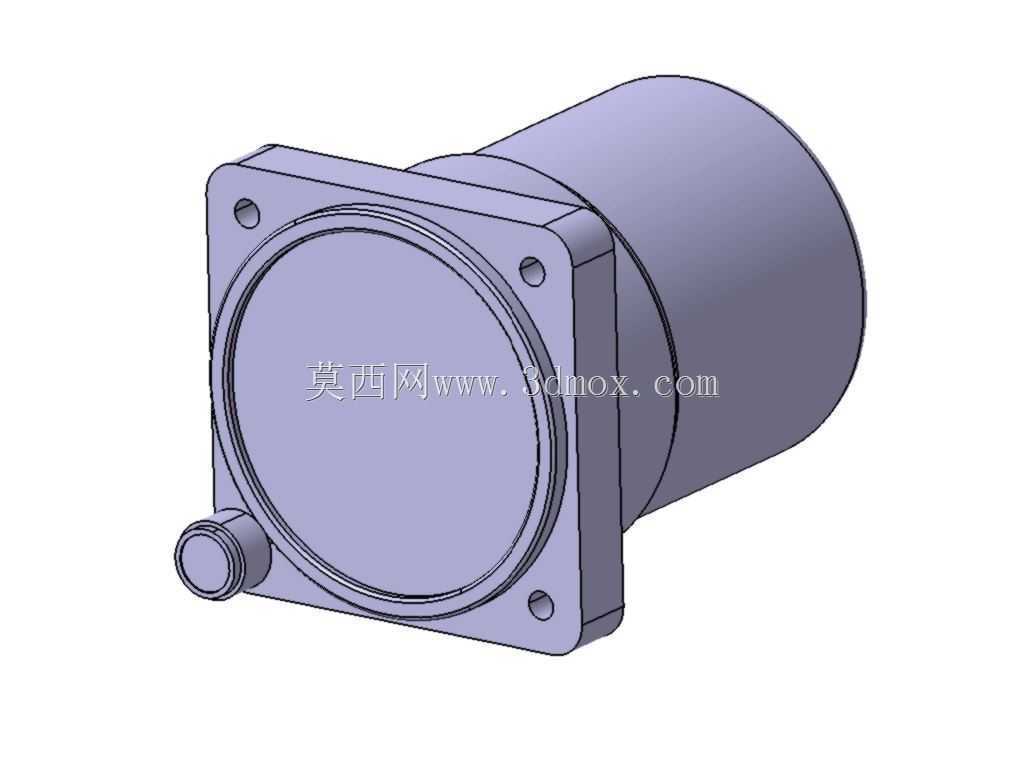

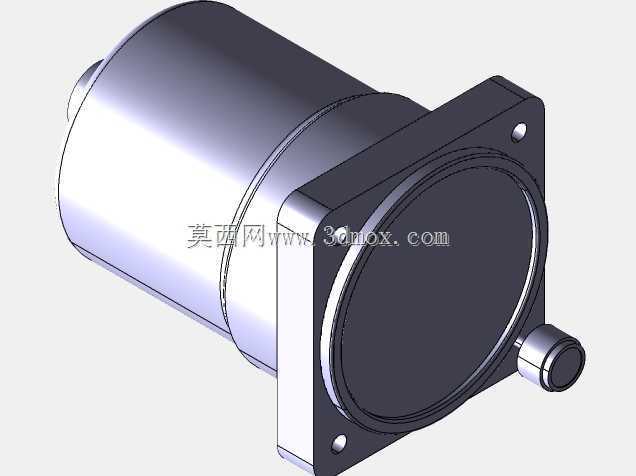

在固定翼飞行器的机载传感系统布局中,线加速度测量单元是飞控参数采集链路里的核心惯性器件,本次呈现的MS-28025-1规格加速度计,适配MIL-A-5885A航空器件标准,主要承担飞行过程中轴向过载、机体振动加速度、重力分量的实时采集任务,为飞控系统的姿态解算、过载保护、结构振动监测提供原始数据支撑。这类器件常部署在机翼主梁附近、飞控设备舱的刚性安装基座上,也可用于地面台架试验中模拟飞行工况的振动参数采集,部分同规格衍生型号还会配套在航空发动机的振动监测点位,采集转子运行过程中的径向振动加速度值,为故障预判提供数据依据。从结构设计逻辑来看,该加速度计采用一体化压铸壳体作为主体承载结构,壳体前端为方形安装法兰,
法兰上预留四个均布的通孔安装位,安装时可通过螺栓直接固定在设备安装面,法兰与安装面之间可根据减振需求加装薄型橡胶减振垫,避免机体高频振动直接传递到传感核心部件,影响测量精度。法兰中心位置为圆形端盖结构,端盖与主壳体采用卷边压合的密封结构,可满足机载设备的防潮、防盐雾以及低气压环境下的密封要求,避免高空环境下的水汽、粉尘侵入器件内部影响电路与敏感元件的正常工作。主壳体后端为圆柱形腔体结构,内部用于封装敏感芯体、信号调理电路以及接线端子,腔体侧壁引出的侧向小型接线柱为信号输出接口,可直接对接机载线缆的航空插头,接线柱根部做了圆弧过渡的加强结构,避免机载环境下的线缆拉扯造成接线部位断裂。从安装边界尺寸来看,
方形法兰的边长尺寸适配机载设备安装的标准孔距,圆柱形腔体的外径与长度可满足设备舱内狭小空间的部署要求,侧向接线柱的突出高度不会超出安装面的预留间隙,安装完成后整个器件的外轮廓无尖锐棱角,可避免与周边线缆、结构件发生干涉。在实际选型适配过程中,这类加速度计的量程覆盖±10g到±5g的测量范围,可满足常规飞行工况下的过载测量需求,压铸壳体的材质选用高强度铝合金,在保证结构强度的同时尽可能降低器件自重,减少对机载安装基座的载荷负担,壳体表面做了阳极氧化处理,可适应机载环境下的温度交变、腐蚀防护要求。设计过程中需要重点考量安装面的平面度要求,法兰安装面的平面度公差需要控制在0.05mm以内,避免安装时螺栓锁紧造成壳体变形,
挤压内部敏感芯体导致测量零点偏移;四个安装孔的位置度公差需要满足±0.1mm的要求,保证与安装基座的孔位精准对齐,避免强行装配产生的内应力影响器件长期工作的稳定性。接线柱的位置设计在法兰侧下方,可避免安装后线缆向上弯折遮挡其他设备的维护空间,线缆走线时可顺着壳体圆柱面自然弯曲固定,减少线缆根部的弯折应力。这类器件的结构设计还需要考虑抗冲击性能,壳体的壁厚经过针对性优化,在满足轻量化要求的同时,可承受飞行过程中的最大冲击过载,不会出现壳体开裂、密封失效的问题;端盖与壳体的压合位置设计了环形密封槽,内置橡胶密封圈,可在高低温交变环境下保持稳定的密封性能,避免不同材料热胀冷缩造成的密封间隙。在三维建模过程中,需要重点还原法兰安装孔的位置尺寸、接线柱的突出高度、圆柱腔体的外径与长度参数,同时要体现出压合端盖的接缝细节、接线柱根部的加强圆角、法兰安装面的倒角特征,保证模型可直接用于设备舱的布局干涉检查、安装支架的配套设计,也可用于机载设备装配培训的演示场景。实际工程应用中,这类加速度计的安装扭矩有明确要求,四个安装螺栓需要采用对角分步锁紧的方式,避免单个螺栓锁紧力过大造成壳体倾斜,安装完成后需要调整器件的轴向方向,保证测量轴向与需要采集的加速度方向保持一致,减少交叉轴灵敏度带来的测量误差。
