带钢座圈深沟球轴承精细三维结构

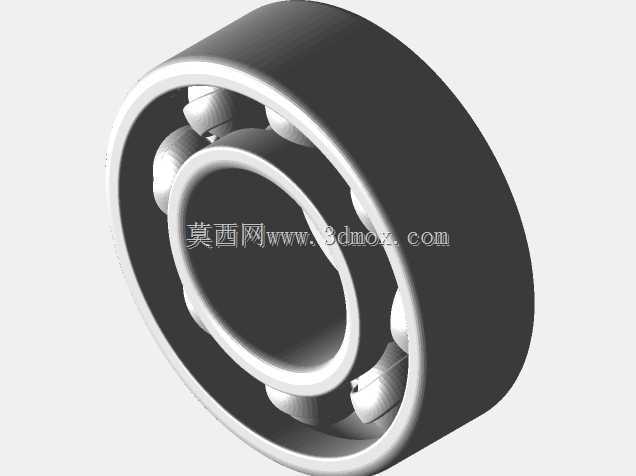

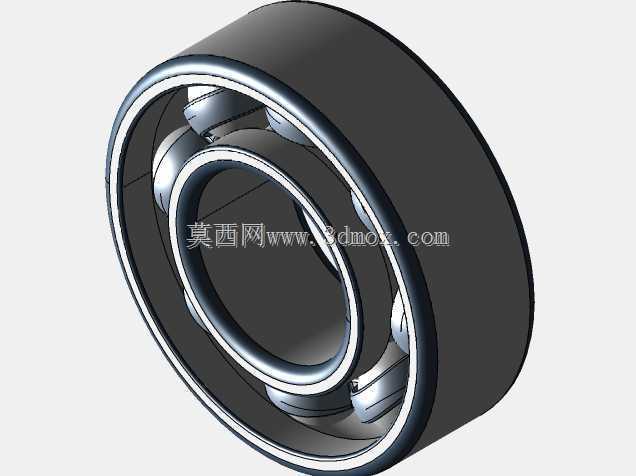

　　这套轴承三维结构围绕外径32mm、内径15mm、宽度11mm的小型深沟球轴承展开，建模时没有把滚动体、保持架和座圈做成不可拆分的整体，而是将每一个铆钉、钢球、内外滚道及钢质座圈分别建立独立实体，能够直接用于装配关系检查、运动干涉分析和教学拆解演示。从实际使用场景看，这类小尺寸轴承常见于轻载旋转支承位置，例如小型电机输出端、家电传动部件、仪器仪表转轴、轻便输送辊筒以及实验装置中的回转轴。它承担的核心任务是在轴与壳体之间提供低摩擦回转界面，同时约束径向位移，并在一定程度上承受双向轴向载荷。

　　结构上，内圈与轴颈配合，外圈或钢座圈与安装孔位形成定位边界；八个钢球沿滚道周向均布，是主要滚动承载元件。钢球并非简单放入内外圈之间，保持架将各滚动体分隔开，使相邻钢球保持合理节距，避免运转中相互接触、摩擦和堆积。模型中保持架的铆钉被单独拆开，这一点对结构理解很有价值：工程人员可以清楚看到两片保持架如何通过铆接点位包覆钢球，也能在三维环境中检查铆钉头部与钢球、滚道、座圈边缘之间是否存在干涉。对于初学者而言，这种拆分表达比完整外观模型更能反映轴承内部装配逻辑。

　　设计思路上，深沟球轴承的关键在于滚道曲率、钢球直径、球数分布和保持架窗口之间的匹配。滚道截面呈连续圆弧凹槽，钢球与内外圈之间为点接触形式，接触区在受载后会形成微小椭圆面。虽然该模型主要用于结构展示，但在尺寸边界处理上仍需遵循真实装配习惯：内径15mm对应轴的安装基准，外径32mm对应孔或座圈的容纳边界，宽度11mm决定轴向占位。若将其放入设备总成中，轴肩高度、孔用挡圈位置、座圈台阶以及润滑空间都要围绕这些边界展开，不能只关注轴承本体外形。

　　钢座圈的加入使该结构更适合演示带支承座的安装方式。座圈不仅提供外圈定位，还能在装配时承担径向支撑和轴向限位作用。实际制图或选型时，需要关注座圈与外圈之间的配合性质：过松会引起外圈爬行和振动，过紧则可能压缩滚道间隙、增大转动阻力。对于轻载、较高转速的小型机构，通常希望轴承在保证定位可靠的前提下保留合适游隙，使热膨胀后仍能灵活转动。

　　从运动特性看，八个钢球在承载区和非承载区周期性进出，保持架随钢球公转并维持均匀分布。若模型用于运动仿真，可以分别赋予内圈、外圈、钢球和保持架不同约束关系：内圈随轴旋转，外圈相对固定，钢球在滚道上滚动并伴随自转，保持架则引导钢球周向位置。拆分铆钉后，还能进一步展示保持架的装配顺序——先将钢球放入滚道，再对齐两片保持架窗口，最后通过铆钉形成连接。这种顺序对维修教学、轴承制造工艺展示以及机械基础课程都比较直观。

　　外形尺寸虽小，但安装边界不能忽略。轴端引入轴承时要设置合理倒角，孔口也应有导入斜角，避免装配时划伤滚道或压伤保持架。若采用压装方式，作用力应直接作用在被压入的套圈上：装内圈时压内圈端面，装外圈时压外圈端面，不能通过钢球传递装配力。钢座圈周边还需考虑润滑脂填充、密封间隙和拆装空间。对于开式结构，污染物容易进入滚道，因此在粉尘较多或开放式设备中，通常需要额外设置密封件、挡油盘或端盖。

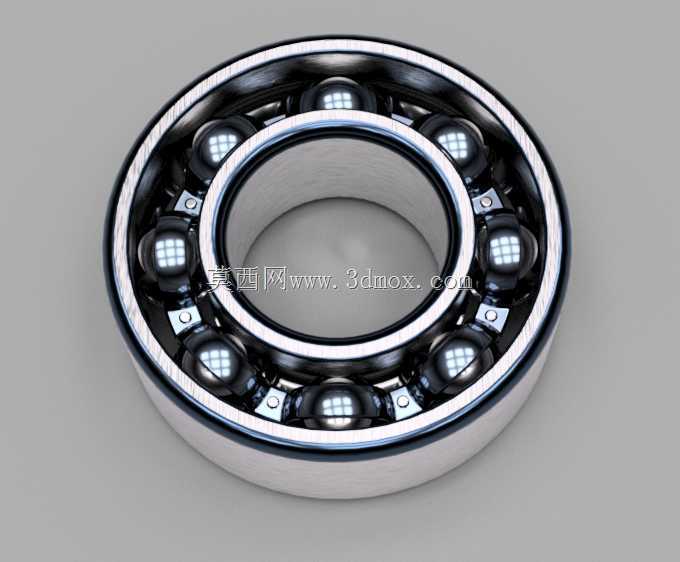

　　模型在视觉表达上突出了金属滚道、光亮钢球和铆接保持架的层次关系。内圈、外圈和钢球采用高硬度钢材的典型质感，座圈与保持架则通过结构细节区分。工程使用时，这类模型可作为传动部件库中的标准支承元件，也可用于剖切视图、爆炸视图和装配动画制作。通过剖切，可以展示钢球与滚道的接触位置；通过爆炸，可以表达铆钉、保持架片、钢球和套圈的装配次序；通过尺寸标注，可以把32mm外径、15mm内径和11mm宽度转化为设备布局中的明确边界。

　　在设备选型层面，这类轴承适用于转速较高、载荷不大、径向空间受限的部位。若机构存在明显冲击载荷或较大轴向力，就需要重新核算额定动载荷、静载荷、寿命和极限转速，不能仅凭外形尺寸替换。三维模型本身不替代选型计算，但它能帮助设计者 early 发现装配问题，例如座圈外径是否与壳体孔冲突、轴承宽度是否影响端盖闭合、铆钉头部是否与相邻零件擦碰、润滑通道是否能够到达滚道。

　　整体来看，该结构把小型深沟球轴承最核心的机械关系表达得比较完整：内外套圈提供滚道，钢球承担滚动支承，保持架控制球间距，铆钉实现保持架连接，钢座圈形成安装定位。对于三维建模人员，它适合练习回转体、阵列、装配约束和爆炸视图；对于结构设计人员，它可作为轻载旋转支承的参考构件；对于教学和培训场景，它能够把轴承内部看不见的装配细节直观呈现出来，使抽象的滚动支承原理转化为可检查、可拆解、可复用的数字结构。
