无人机用空速检测皮托管结构设计

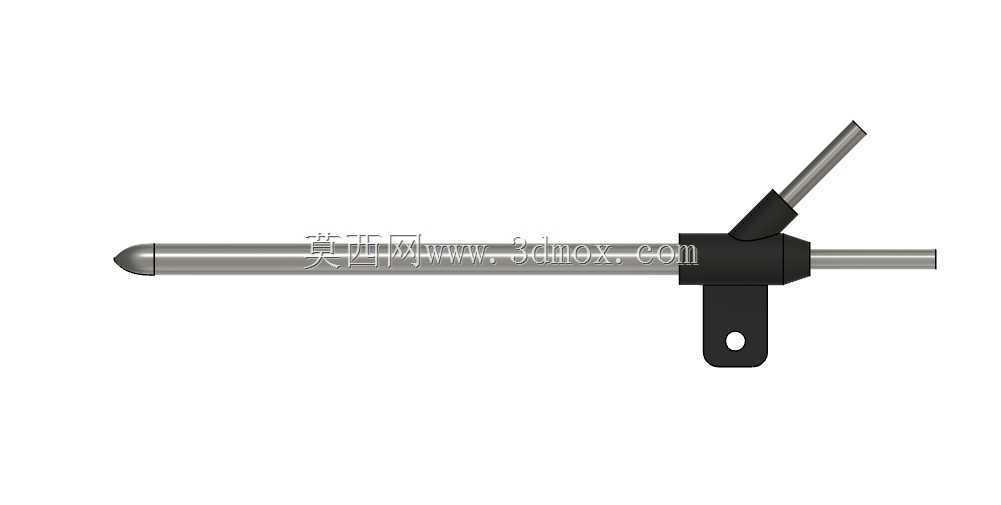

　　在固定翼无人机、垂起固定翼航测飞行器的飞控系统搭建环节，空速数据的精准采集直接关系到飞行安全与航线控制精度，皮托管作为直接接触来流、采集总压与静压差值的核心前端部件，其结构设计合理性会直接影响空速数据的抗干扰能力与测量稳定性。这款皮托管整体采用细长杆式主体结构，前端为圆滑过渡的半球形迎流端，避免尖锐边缘在高速来流下产生扰流，影响总压采集的准确性，杆身采用等直径金属圆管设计，既保证足够的结构强度，避免飞行过程中受气流冲击产生形变抖动，又能最大限度降低自身对周边流场的干扰。

　　从安装结构来看，皮托管中部设置了一体化的安装固定座，固定座采用带单安装孔的耳片式设计，安装时可通过单颗螺栓将整个皮托管固定在机翼前缘或者机身头部的无扰流位置，固定座与杆身垂直设置，安装后杆身可保持与飞行器飞行轴线平行，确保迎流端正对来流方向，避免安装角度偏差带来的测量误差。固定座上方斜向引出的细管为静压引出通路，与主杆内部的总压通路相互独立，两路气路分别通过软管连接到空速差压传感器的对应接口，将采集到的压力信号传递给飞控系统解算实时空速。

　　设计过程中需要重点考虑安装边界的适配性，这款皮托管的固定座厚度较薄，安装时仅需要在机体安装位置预留直径匹配的安装过孔，以及对应杆身穿过的避让空间即可，不需要额外设计复杂的安装支架，能够适配多数中小型固定翼无人机的安装空间要求。杆身探出安装面的长度经过优化，既能够让迎流端完全处于机体附面层之外的稳定流场区域，避免机体表面的紊流影响测量精度，又不会因为探出长度过大导致飞行过程中产生共振，或者在起降、收纳过程中发生磕碰损坏。

　　实际应用场景中，这类皮托管除了搭配民用航测无人机使用，也可适配小型无人靶机、航模固定翼飞行器的飞控系统，相比集成式空速传感器，分体式的皮托管结构可以灵活选择安装位置，最大限度避开螺旋桨滑流、机翼紊流的干扰区域。气路接口的设计采用标准外径的硬管引出，能够直接匹配常规的硅胶气路软管，不需要额外的转接头，装配过程中直接将软管套在引出管上即可完成气路连接，装配效率较高，同时硬管引出的结构也能避免软管弯折导致的气路堵塞，保证压力传递的通畅性。

　　从结构细节来看，整个皮托管的金属杆身表面做了光滑处理，降低飞行过程中的空气阻力，同时也能减少空气中的粉尘、水汽在杆身表面附着，避免长期使用后堵塞取压孔。固定座采用工程塑料材质，与金属杆身通过包塑工艺结合为一体，既保证连接强度，又能起到一定的隔振作用，减少机体振动通过安装座传递到杆身，导致取压口处流场不稳定带来的数据波动。斜向布置的静压管角度经过流场仿真验证，能够避开主杆身扰流区域，准确采集自由流场的静压数据，与总压数据配合解算的空速值误差可控制在飞控系统允许的范围内，满足多数民用无人机的飞行控制要求。

　　在实际装机调试时，需要注意安装位置要远离机翼上表面的加速流区域、螺旋桨后方的滑流区域，以及机身头部的棱角扰流区，确保皮托管迎流端前方无任何遮挡，同时安装完成后需要进行地面气密性测试，确保两路气路无泄漏、无堵塞，避免飞行过程中出现空速数据异常。这款皮托管的整体结构紧凑，重量较轻，不会给飞行器带来额外的负载负担，同时外露的杆身部分强度足够，在小雨、轻沙尘等复杂气象条件下也能稳定工作，取压孔的孔径设计兼顾了防堵塞与压力响应速度，既不会因为孔径过大导致杂物容易进入气路，也不会因为孔径过小导致压力传递滞后，影响飞控系统的响应速度。
