Extra300特技遥控航模飞机结构设计

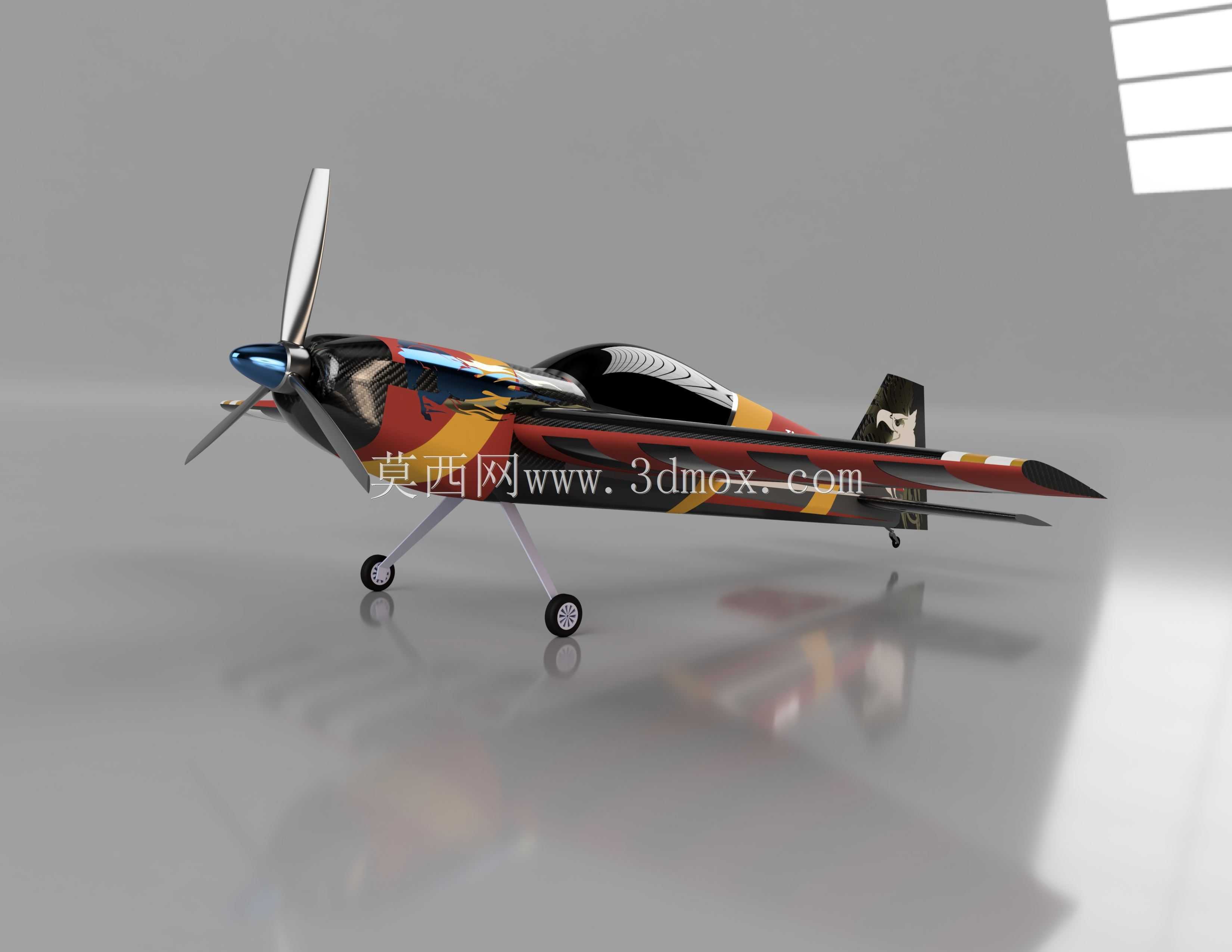

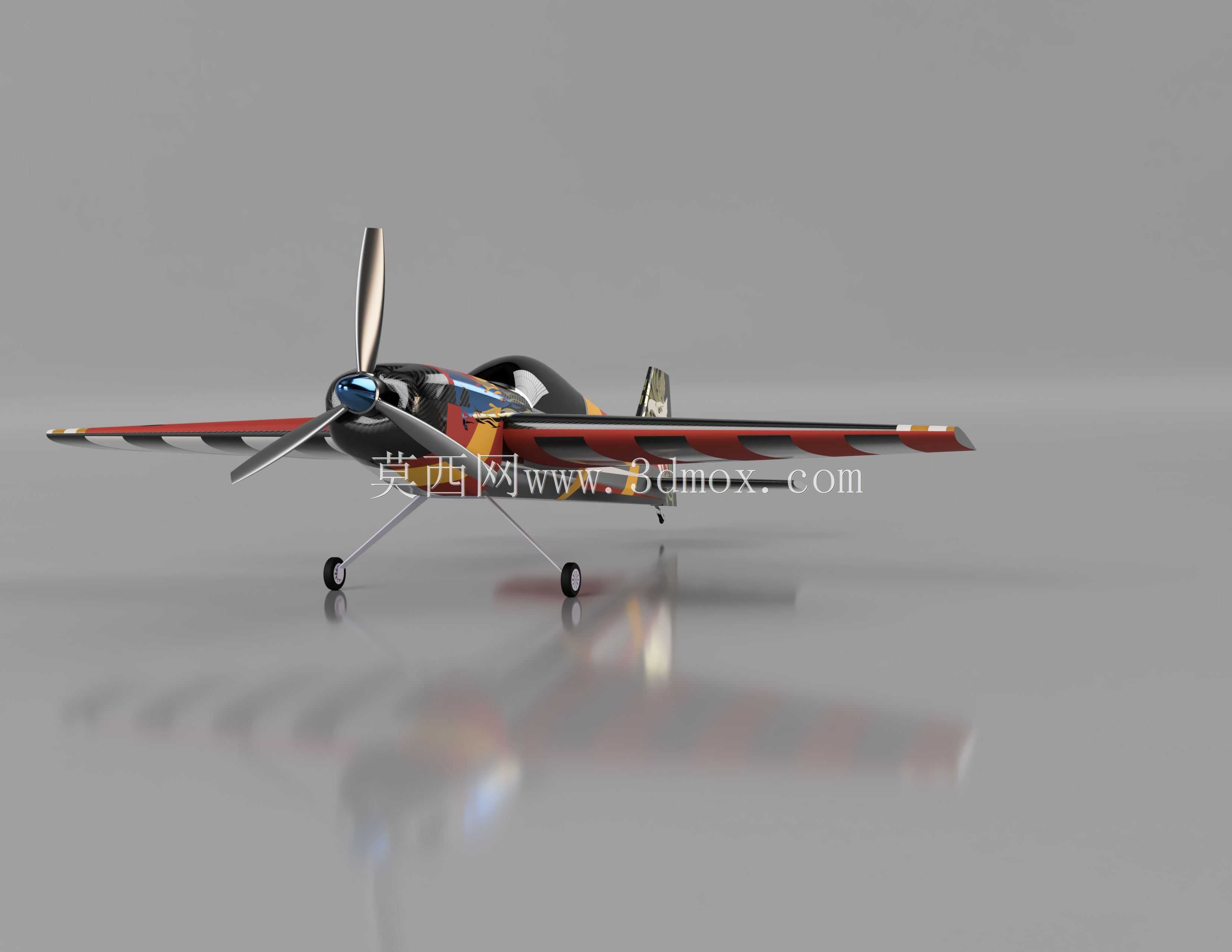

　　这款固定翼特技航模的结构设计，核心瞄准室内外花式特技飞行场景，适配航模爱好者日常练习、特技动作训练以及小型航模赛事的使用需求，区别于常规像真机或滑翔机的设计取向，整体结构围绕高机动性、抗坠毁性、易维护性三个核心方向展开。从实际使用场景来看，这类特技航模需要完成横滚、筋斗、吊机、尾滑等大过载特技动作，飞行过程中机身承受的交变载荷远大于普通巡航类航模，因此结构设计阶段就对受力路径做了针对性规划：机身主承力段沿纵轴布置连续的承力层，机翼与机身的对接位置做了局部加强，避免大过载动作下出现翼根断裂的问题；起落架采用后三点式布局，主起落架向外倾斜一定角度，既可以降低降落时的侧翻风险，也能在粗暴着陆时通过自身形变吸收冲击能量，

　　减少冲击力传递到机身主结构造成的损伤。外形尺寸方面，机身长度控制在约39英寸量级，翼展设定为45英寸，这个尺寸区间属于中型特技航模的黄金尺寸，既不会因为尺寸过小导致飞行稳定性差、抗风能力弱，也不会因为尺寸过大带来运输不便、对飞行场地要求过高的问题；机翼采用对称翼型设计，兼顾正飞和倒飞状态下的升力特性，副翼舵面的偏转角度预留了足够余量，满足特技动作对滚转速率的要求，尾翼的舵面比例也做了针对性放大，提升俯仰、偏航方向的操纵响应速度，确保吊机等低速大迎角动作下的操纵精度。设计思路上，机身结构适配6mm与3mm巴沙木、4.5mm胶合板的加工工艺，这类材料是轻木航模的主流用材，比强度高、加工难度低，爱好者可以使用常规的激光切割、

　　手工打磨工具完成制作，不需要特殊的加工设备；机身分段做了模块化设计，机翼、尾翼、起落架、动力舱都可以单独拆卸，某一部件在飞行中损坏后可以单独更换，不需要整体报废机身，大幅降低后期维护成本。动力安装位预留了标准的两叶螺旋桨安装空间，适配常规的外转子无刷电机，整流罩的外形做了流线型优化，既可以降低飞行阻力，也能对电机起到一定的保护作用，避免降落时砂石打坏电机外壳。机身内部的设备舱预留了足够的安装空间，可以容纳标准尺寸的舵机、电调、接收机与锂电池，设备舱的开口位置做了加强处理，频繁拆装设备也不会出现开口处层板开裂的问题；机翼的翼梁采用上下夹芯结构，在控制重量的前提下提升抗弯扭能力，应对特技飞行时的机翼扭转变形，

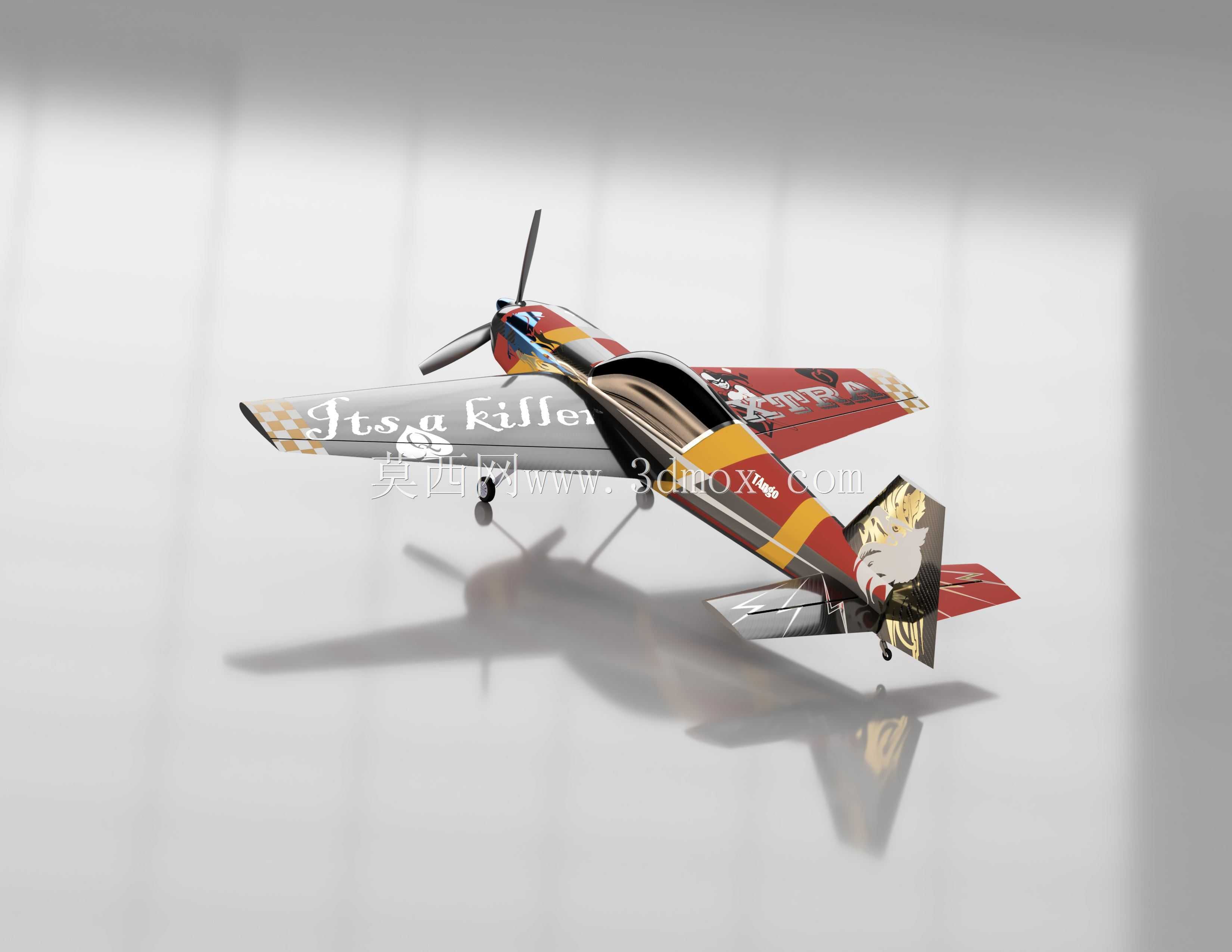

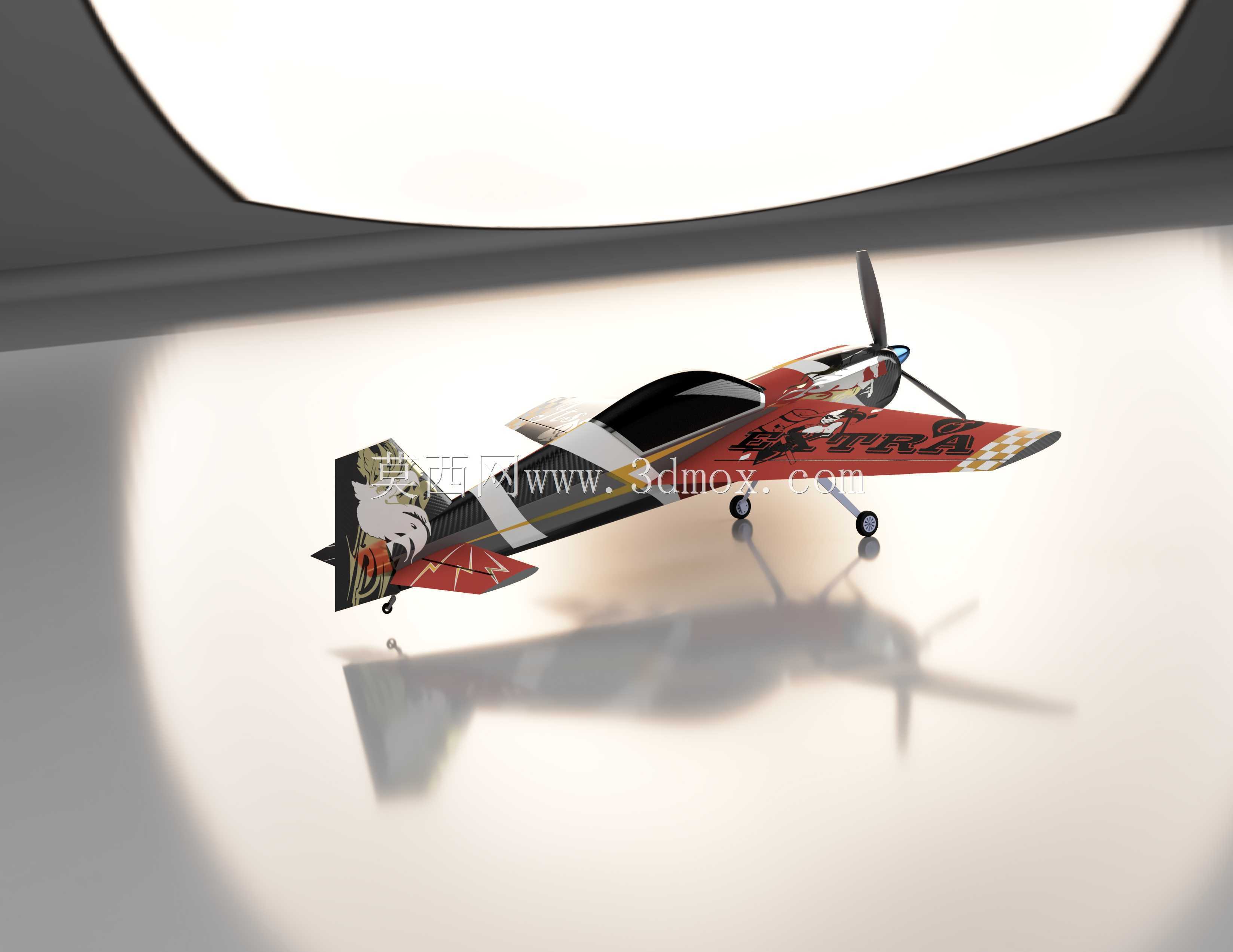

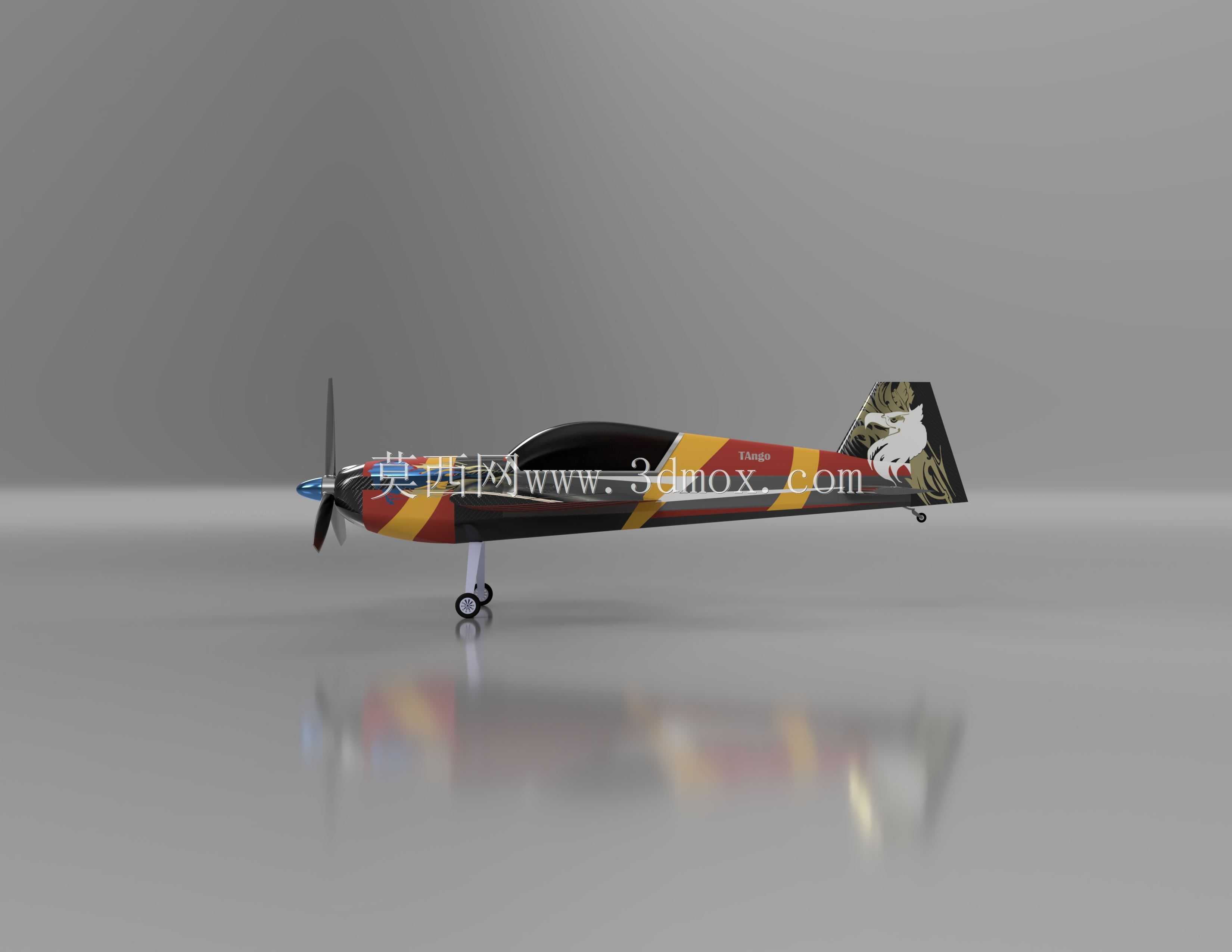

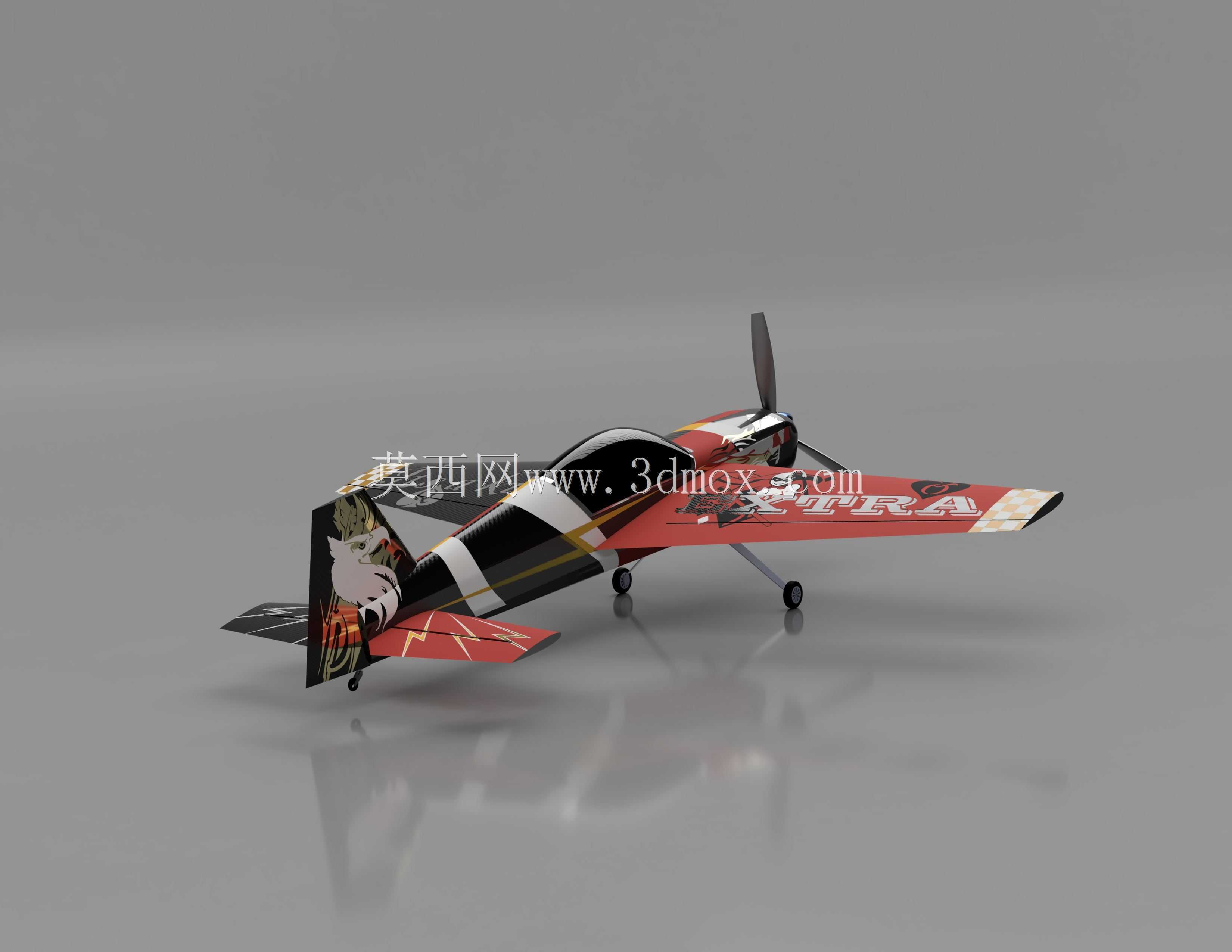

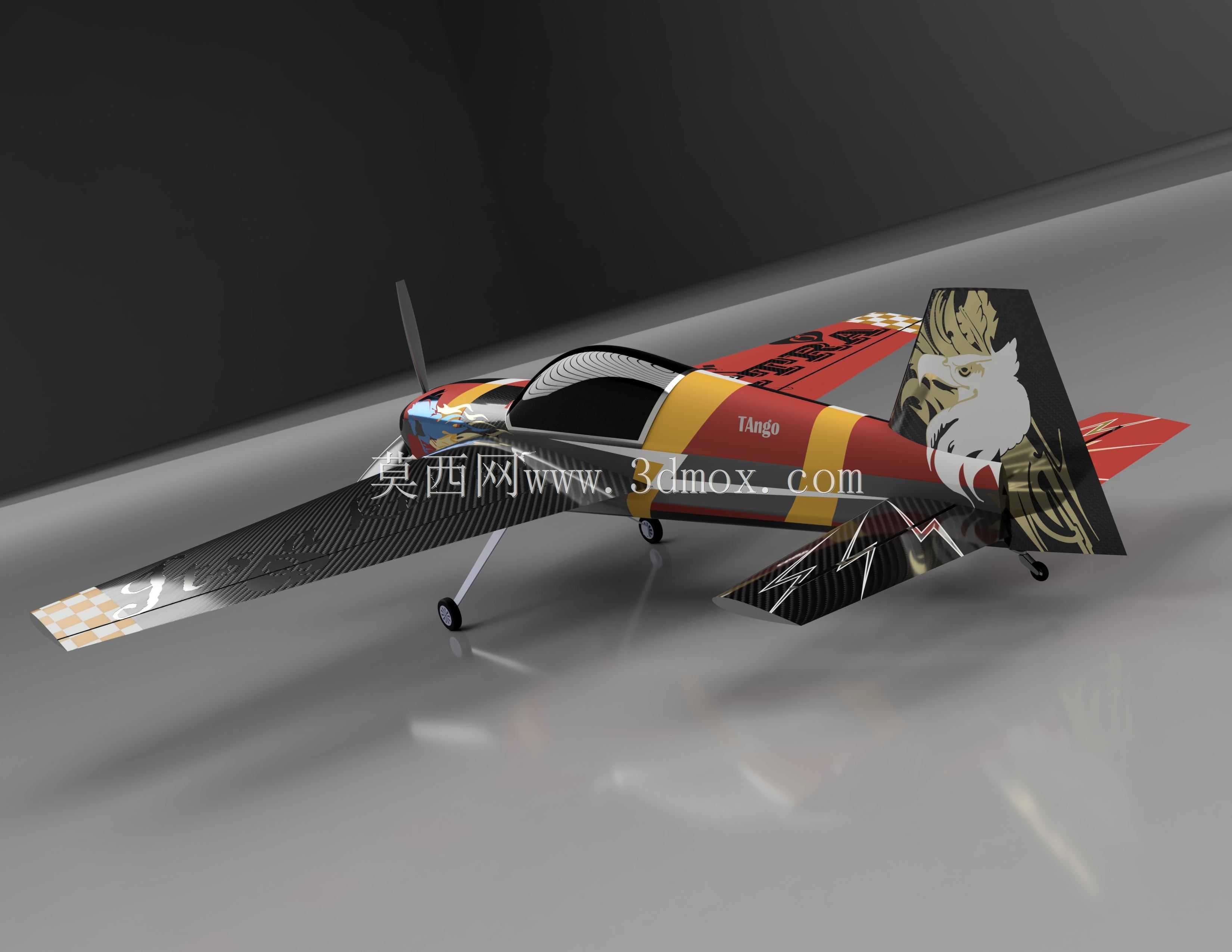

　　避免因为机翼形变导致操纵滞后或者颤振问题。涂装参考了竞速飞机的经典拉花设计，高对比度的配色方案可以让飞手在远距离飞行时清晰判断飞机的姿态，降低飞错姿态导致坠机的概率，机身表面的轮廓线条也能帮助飞手快速判断飞机的迎角与滚转角度，提升特技动作的操控精度。从安装边界来看，整机的重心位置设计在机翼前缘30%左右的区间，这是固定翼特技航模的最优重心范围，既保证飞行的稳定性，也不会因为重心过于靠前导致操纵迟钝，爱好者组装时只需要按照设计位置布置电池等配重，就能快速达到合适的重心状态，不需要反复调整配重位置；各个舵面的铰链位置做了精准的限位设计，安装舵角时不需要反复比对位置，就能保证舵面偏转的行程对称，减少组装时的调试工作量。起落架的轮距经过反复优化，在滑跑起降时可以保持良好的方向稳定性，不会因为轻微的方向偏移就出现侧翻，尾轮与方向舵做了联动设计，地面滑跑时可以通过方向舵控制转向，降低起降阶段的操纵难度。整体结构没有冗余的设计部件，每一处结构都对应实际飞行中的受力需求或者使用需求，既控制了整机的起飞重量，也保证了结构强度，能够满足高频次特技飞行的使用要求，适合有一定制作经验的航模爱好者自行制作组装，也可以作为航模设计教学的参考案例，帮助初学者理解固定翼飞机的结构受力与布局逻辑。
