轻木特技遥控固定翼航模飞机结构

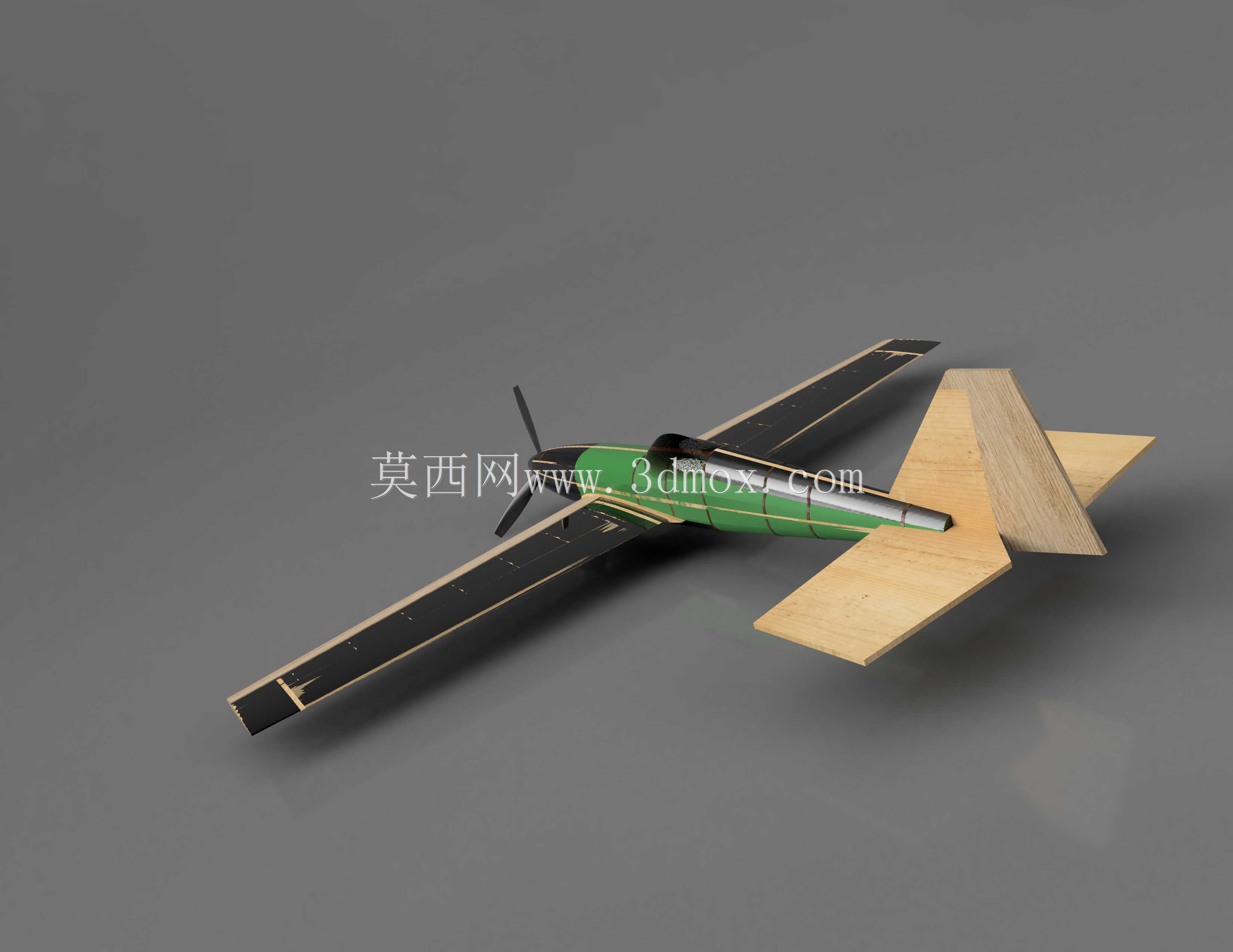

　　这套三维结构围绕小型遥控固定翼特技飞机展开，整机采用轻木骨架加局部胶合板承力的传统航模路线，适合用于教学验证、飞行机构研究、比例模型制作以及低速飞行器方案推演。模型把机翼、机身、尾翼、动力前端和起落相关区域拆分成可理解的结构单元，能够直观看到杆件、肋板、蒙皮支撑面和加强件之间的装配关系，对后续出工程图、激光切割轻木片、手工粘接和试飞调整都有直接参考价值。

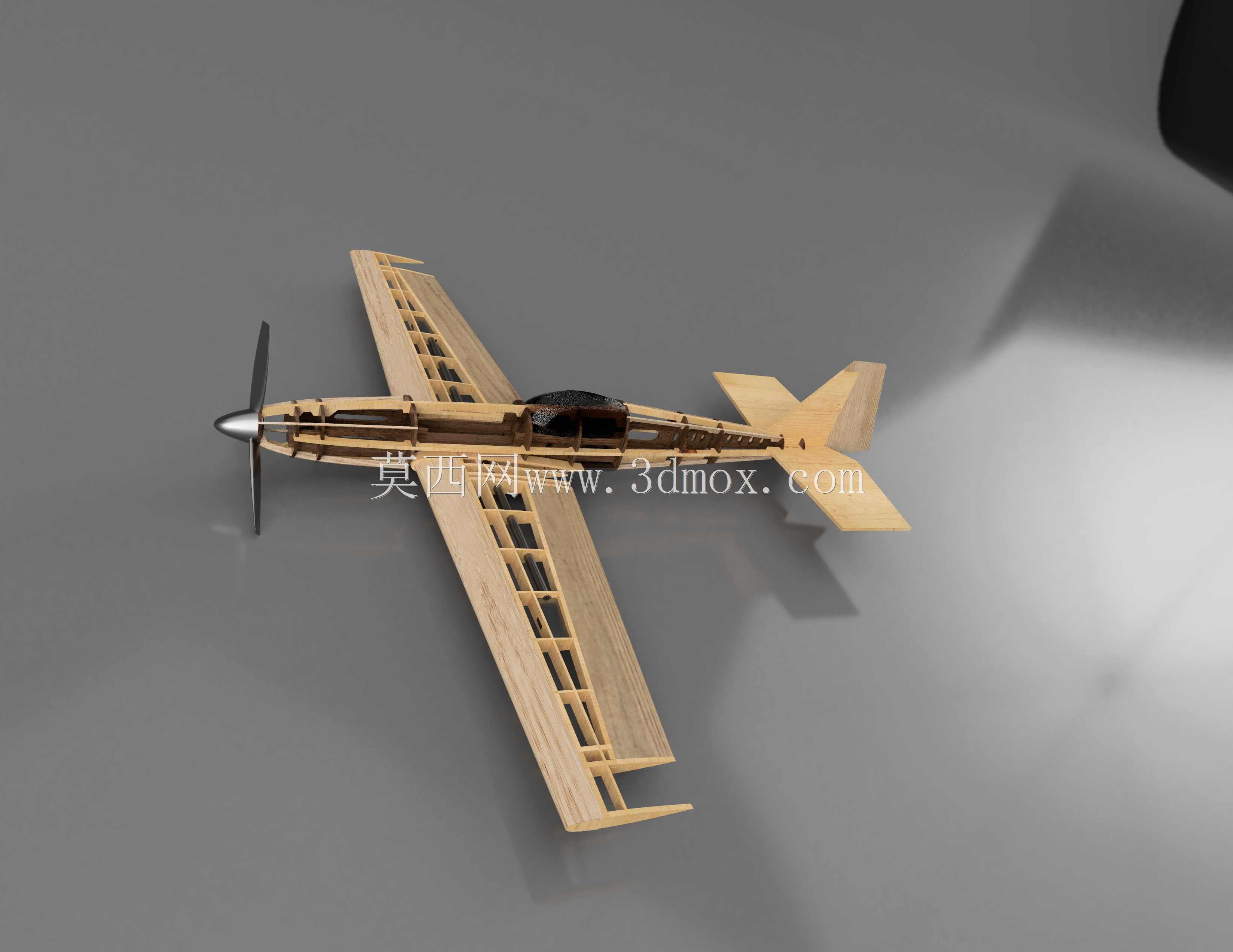

　　机翼部分选用对称翼型思路，核心目的是兼顾正飞与倒飞状态下的操纵响应。对称翼面在零迎角附近升力特性较中性，进入滚转、筋斗、倒飞等动作时，左右机翼受力变化更容易预测，不会像高弯度翼型那样对姿态方向产生明显偏向。结构上，机翼由前缘条、后缘条、翼肋、翼梁和蒙皮承托面组成，翼肋按翼型轮廓排列，形成连续的气动外形；翼梁承担主要弯曲载荷，前缘和后缘构件负责维持截面形状并传递扭转载荷。机翼与机身交接区域需要重点处理，因为特技动作中拉杆、推杆和快速滚转会使根部承受反复弯矩，局部使用胶合板加强片可以提高连接刚度，避免轻木构件在高频操纵下出现松动。

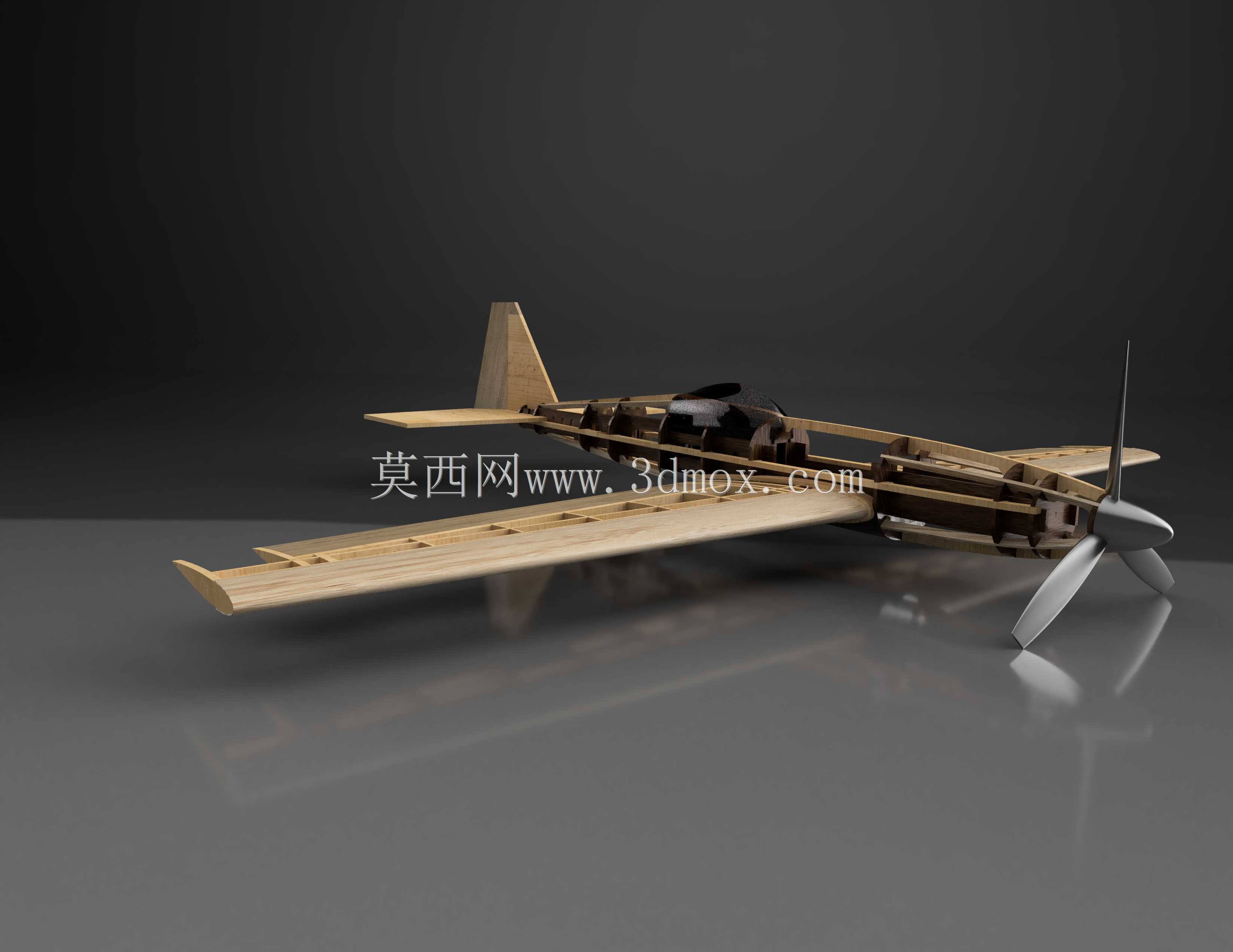

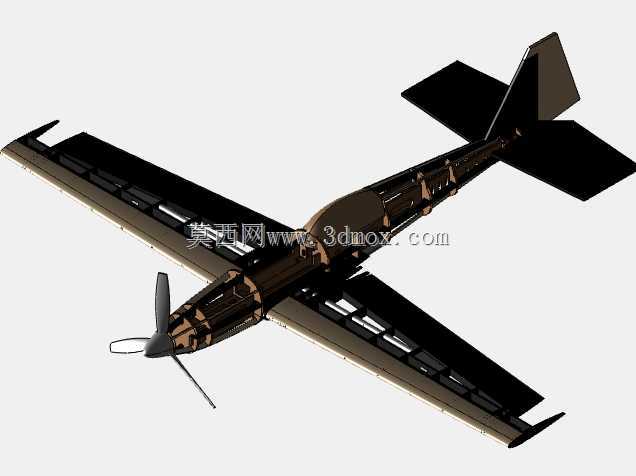

　　机身采用细长桁架式布局，前部围绕动力安装、电池放置和遥控设备舱组织空间，后部逐渐收窄以减轻尾部重量。整机重心控制是这类飞机能否顺利飞行的关键，电池、接收机、舵机和动力装置的位置不能只按装配方便布置，而要围绕机翼气动中心前后调整。模型中机身侧面可见纵向桁条与横向隔框组成的骨架，这种形式在保证抗弯能力的同时减少实心材料用量；隔框还承担设备定位、尾翼支撑和蒙皮成型作用。前机身区域受力复杂，电机或发动机拉力、着陆冲击和舵面操纵载荷都会向此处传递，因此使用较厚胶合板或高密度轻木做局部加强更符合实际制作逻辑。

　　尾翼由水平尾翼和垂直尾翼构成，主要负责俯仰与航向稳定。水平尾翼需要与机翼保持准确的相对安装角，任何左右高低差都会引起飞行中的配平偏差；垂直尾翼则影响方向保持和侧滑修正。尾翼骨架同样采用轻木肋片与边缘条组合，后缘位置连接舵面，舵面通过铰链线转动，舵机拉力经拉杆或钢索传递到操纵角片。设计时要让舵面转动边界清晰，避免大角度偏转时与固定翼面干涉，同时保证操纵连杆在机身内部走线顺畅，减少弯曲和摩擦。

　　材料选择上，6毫米轻木可用于较厚翼肋、隔框和主要承力垫片，3毫米轻木适合肋板、小隔框和蒙皮支撑，4.3毫米胶合板则适合电机座、机翼根部、起落架安装点和舵机承托区。轻木比刚度较好但局部抗压能力有限，钻孔、开槽和螺丝固定处如果没有胶合板补强，反复振动后容易出现孔位扩大。整机净重控制在较低水平，有利于降低翼载荷，使起飞、降落和低速动作更柔和；但减重不能牺牲根部连接和动力安装刚度，否则飞行中会出现颤振、舵面共振或结构变形。

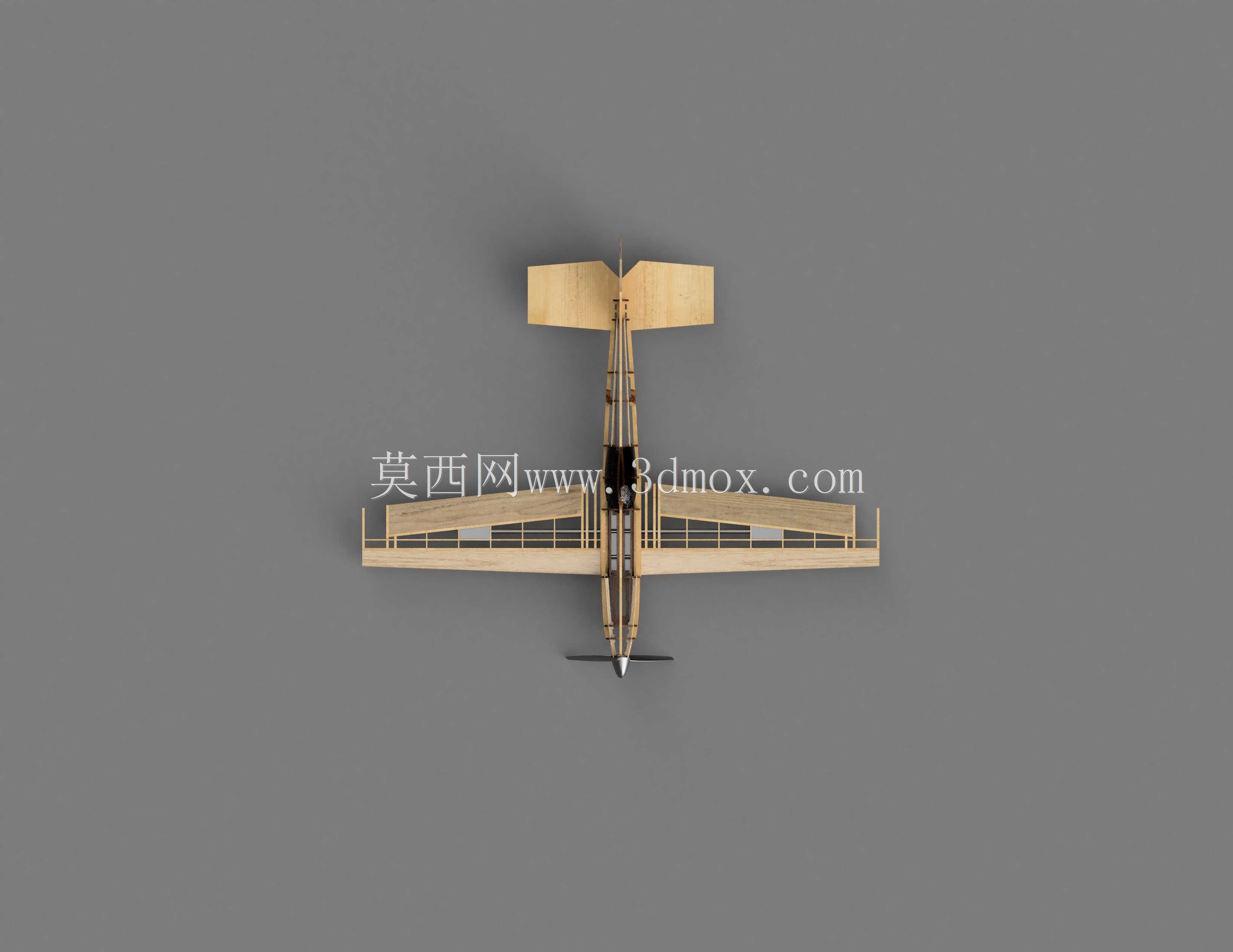

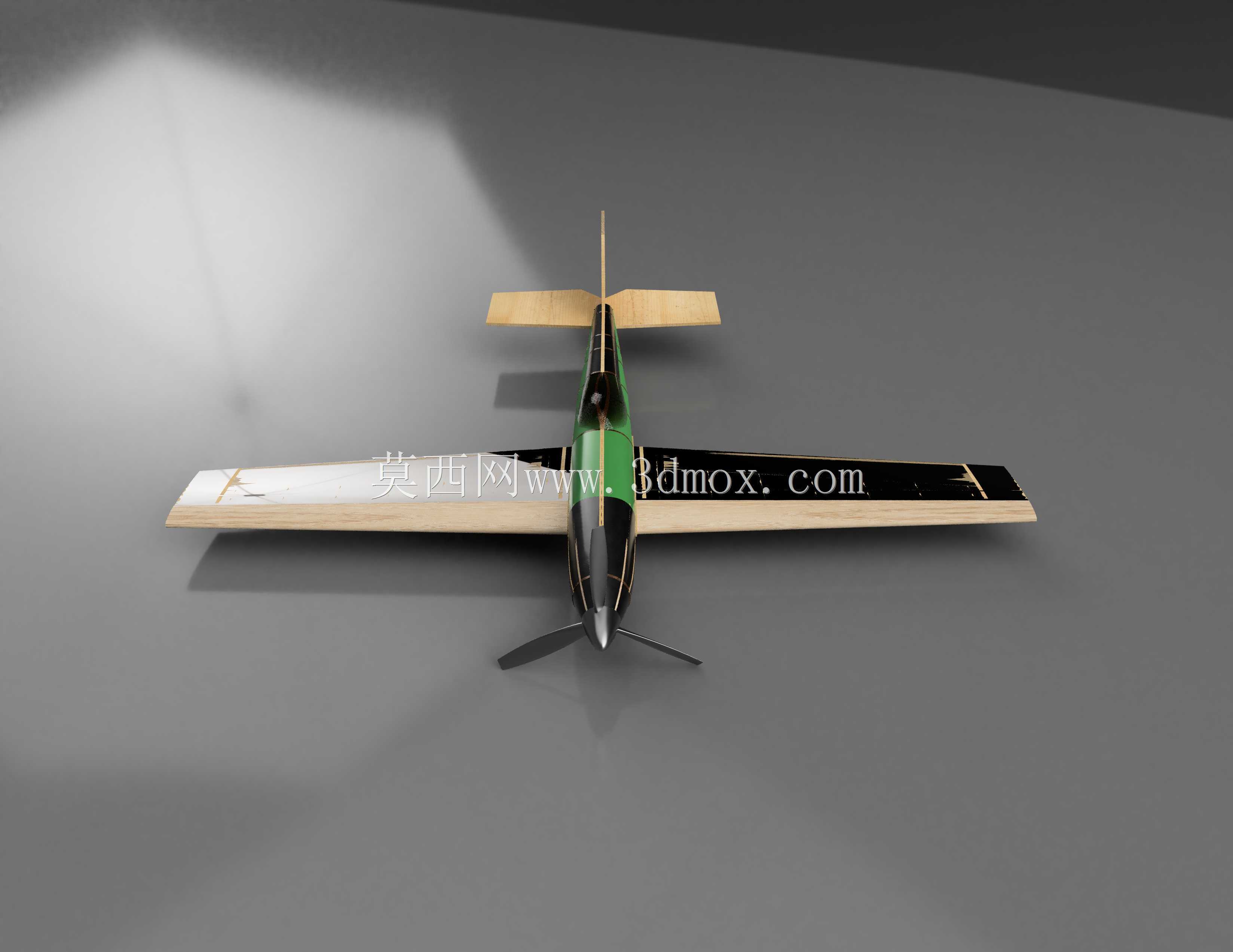

　　从安装边界看，机翼展长、机身长度和尾翼力臂需要保持协调。机翼提供主要升力，机身长度决定设备布置和转动惯量，尾翼距离机翼越远，配平和稳定效率越高，但尾部结构也会更重。建模时应检查螺旋桨旋转半径与前起落架、地面姿态之间的关系，防止起飞滑跑或着陆时桨尖触地。机翼下方与机身之间的连接面要预留绑带、螺栓或插接翼台的空间；设备舱内需考虑电池拆装路径、电调散热空间、接收机天线远离动力线以及舵机拉杆的直线运动范围。

　　在实际应用中，这类模型不仅是可飞行的比例作品，也可作为低速空气动力学和轻型结构设计的练习对象。通过三维模型可以提前检查翼肋间距、梁的连续性、尾翼铰链位置、设备重心和构件干涉问题，再进入切割与装配阶段，能明显减少返工。对于结构设计人员而言，它的价值不在于复杂曲面外观，而在于用最少的材料形成明确的载荷路径，让气动外形、操纵机构、重量分布和制造工艺在同一套骨架中取得平衡。
