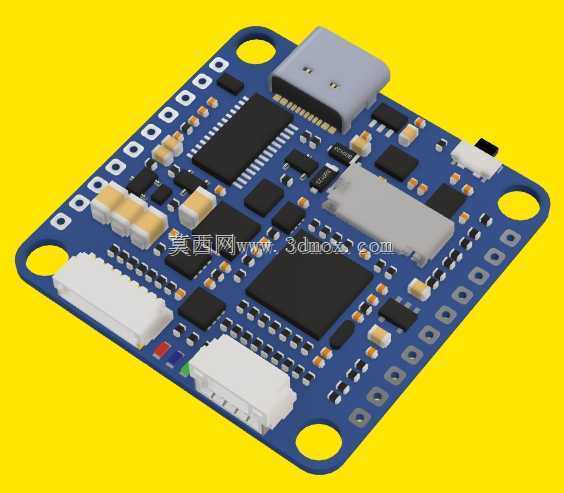

MATEKSYS H743 SLIM V3飞控板结构设计

　　这款飞控板是专为多旋翼航模、穿越机、小型工业无人机设计的核心飞行控制载体，在航模竞速、航拍作业、小型巡检无人机的整机搭建场景中，承担飞行姿态解算、动力输出调控、外设功能调度的核心作用，是整机航电系统的核心中枢部件。从结构设计维度来看，整板采用方形切角布局，四个角位预留标准安装孔位，孔位直径4mm，配套3mm厚度垫圈适配安装间隙，整板外形尺寸控制在30.5×30.5mm，整体厚度5mm，重量仅7g，完全适配小型穿越机紧凑的机架安装空间，不会额外增加整机起飞重量，也不会和机架上的图传、电调、接收机等其他航电部件产生安装干涉。板载核心主控采用高性能微控制器，主频达480MHz，搭配1MB运行内存与2MB存储，可流畅运行主流飞控固件，

　　满足高频率姿态解算、多通道信号输出的算力需求。板载双IMU传感器冗余设计，搭配气压计模块，可实现高精度的飞行姿态感知、高度数据采集，即使单传感器受飞行震动、温漂影响出现数据异常，另一组传感器也可快速补位保障飞行稳定性。板载黑匣子存储模块，可实时记录飞行过程中的姿态、动力、信号数据，方便炸机后排查故障原因。接口布局上，整板排布13路PWM输出通道，可直接连接电调、舵机等动力执行部件，同时引出多路串口、I2C、CAN总线接口，可外接GPS、数字图传、接收机、LED灯带、空速计等各类外设，满足不同装机场景的外设扩展需求。供电设计上，板载电源电路支持6-36V宽电压输入，可直接适配2S至8S规格的锂聚合物电池，板载两路稳压输出，

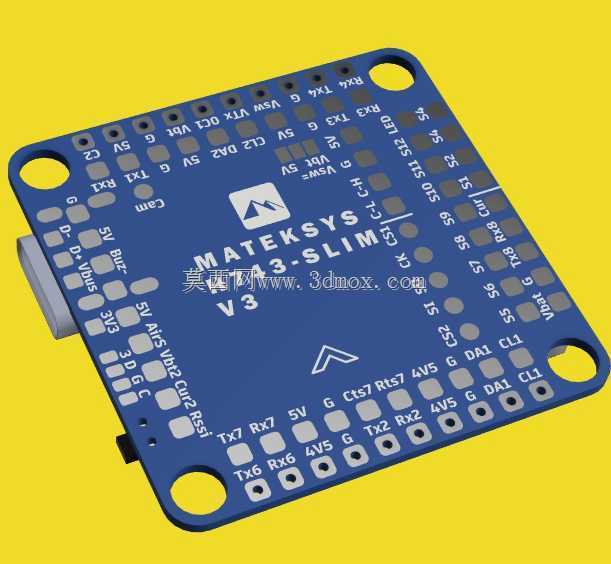

　　分别为5V/2A连续输出、3.3V/200mA输出，可直接为外接的接收机、GPS、数字图传等外设供电，无需额外加装降压模块，简化整机布线难度。板载两路状态指示灯，分别对应FC运行状态与3.3V电源状态，装机调试时可直观判断飞控运行状态，无需连接地面站即可快速排查基础供电、启动故障。板载USB Type-C接口，可直接连接电脑进行固件刷写、参数调试，接口位置排布在板边，不会被安装后的机架结构遮挡，调试时插拔操作便捷。存储扩展上预留MicroSD卡插槽，可扩展存储容量，存储更多飞行日志数据。布线设计上，所有信号接口、焊盘均做了丝印标注，焊接外设时可直接对照丝印标识接线，降低装机接线的出错概率，焊盘尺寸做了优化，

　　既满足常规航模线材的焊接需求，也不会因焊盘过大导致相邻焊盘连锡短路。结构强度上，PCB板采用加厚板材设计，可承受飞行过程中的高频震动，不会出现板件形变导致的元件虚焊、接触不良问题，安装孔位周边做了加宽铜箔处理，螺丝锁紧时不会出现孔位开裂、铜箔脱落的问题。在实际装机适配中，这款飞控可直接适配标准30.5×30.5mm安装孔距的航模机架，搭配对应的减震垫圈使用，可有效过滤飞行过程中电机产生的高频震动，避免震动传递到IMU传感器导致的姿态解算偏差，保障飞行稳定性。整体设计完全围绕小型无人机装机的实际需求展开，在极小的板型空间内集成了飞控所需的全部核心功能，同时兼顾了布线便利性、安装兼容性、结构可靠性，是小型多旋翼无人机装机时的核心控制部件选型方案。
