Racerstar穿越机2207规格2400kv正转无刷电机

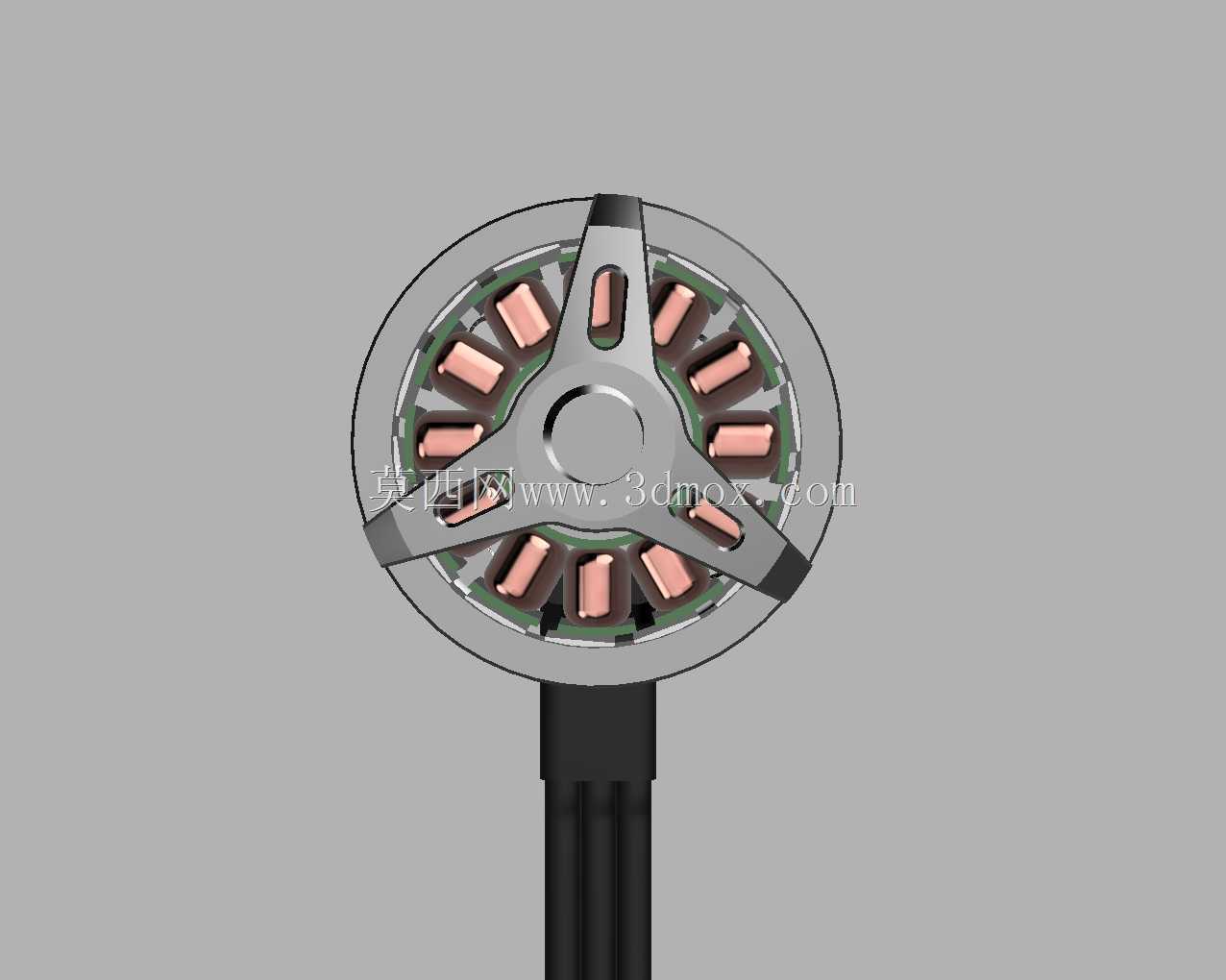

　　这款无刷动力单元主要面向FPV穿越机、小型无人机竞速及航拍载具场景使用，作为整机动力输出的核心部件，负责将电调输出的三相交流电转化为旋转机械能，带动螺旋桨产生拉力，支撑飞行器完成起飞、机动、巡航等全部飞行动作，适配5寸左右规格的竞速穿越机机架，是当前无人机竞速领域应用较广的22系列外转子无刷电机规格。从结构设计来看，该款电机采用外转子结构设计，转子外壳直接集成磁钢，转动惯量匹配2400kv的转速特性，能够在4S锂电池供电工况下输出足够的瞬时扭矩，满足穿越机急加速、急转弯、翻滚等大机动动作的动力响应需求。定子部分采用多槽集中绕组布局，绕组排布紧凑，铜线填充率经过优化，能够在高转速工况下降低铜损，减少持续大油门下的发热累积，

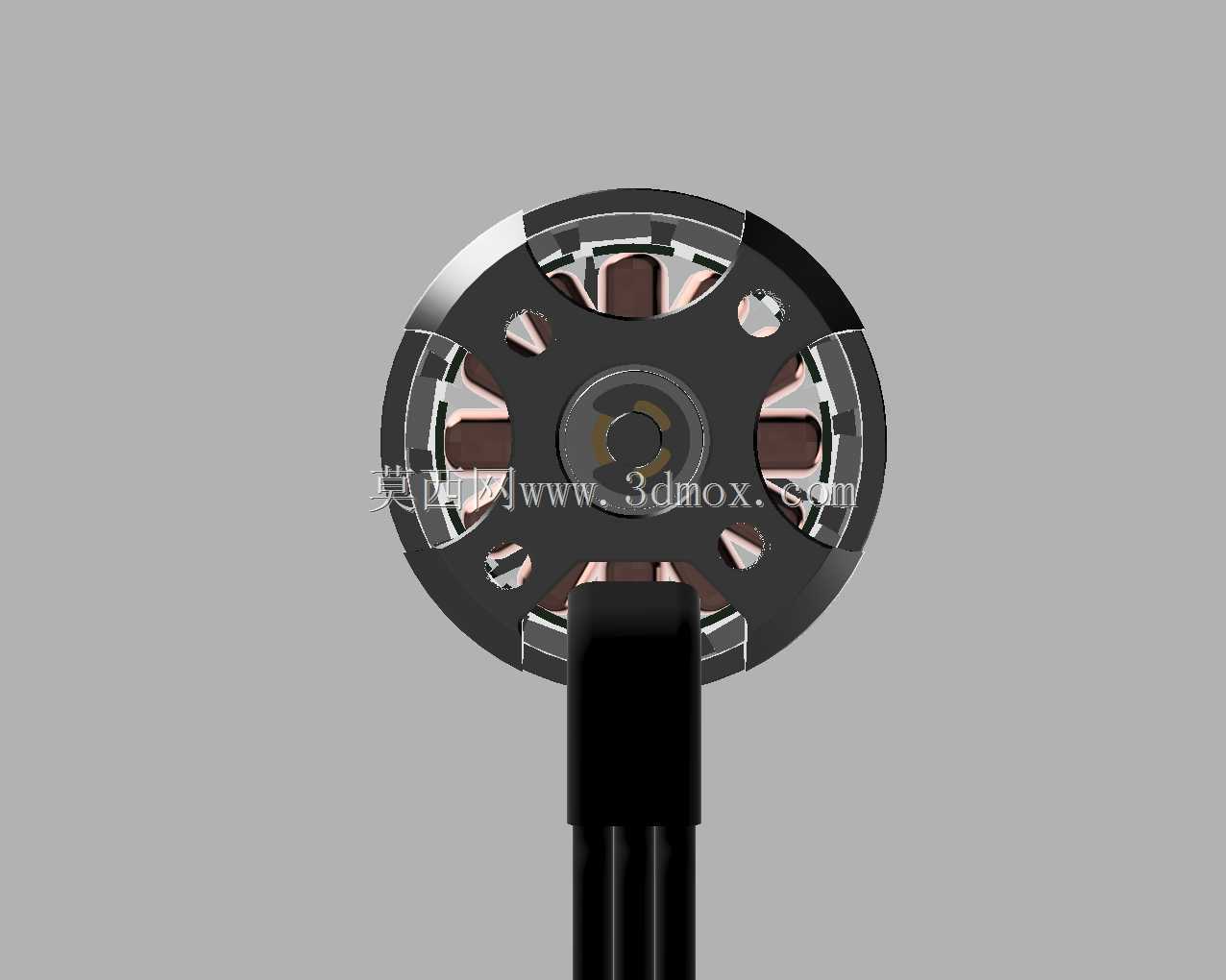

　　避免动力输出出现热衰减。输出轴采用标准M5螺纹规格，轴段长度匹配常规5寸桨的安装厚度，轴肩位置做了定位台阶设计，安装螺旋桨时可以直接靠紧台阶完成轴向定位，不需要额外调整桨的安装高度，能有效降低装机时的调试工作量，同时避免桨安装不到位带来的动平衡问题。电机底座采用标准16*16mm安装孔距，孔位适配市面上绝大多数5寸穿越机机臂的安装座，安装孔为通孔设计，可以使用M3螺丝从下方直接锁紧固定，安装边的厚度经过校核，在螺丝锁紧时不会出现底座变形的问题，同时底座出线位置做了圆角过渡处理，避免三相引出线在装机后被机臂棱边磨破绝缘层造成短路。转子外壳做了镂空开槽设计，一方面可以减轻转子自身重量，降低转动惯量提升油门响应速度，

　　另一方面在电机高速旋转时，镂空槽可以带动气流穿过定子绕组区域，带走绕组工作产生的热量，提升持续工作的热稳定性。从安装边界来看，电机整体外径为22.7mm，定子高度为7mm，整体高度不含输出轴的部分控制在12mm以内，装机后突出机臂的高度不会和常规的机臂防撞结构产生干涉，输出轴伸出转子端面的长度为8mm，足够容纳两片桨叶加桨垫、锁紧螺母的安装空间，不会出现螺纹啮合长度不足导致射桨的问题。三相引出线采用20AWG耐高温硅胶线，线长预留了100mm的长度，足够沿着机臂走线到机腹位置的电调安装位，不需要额外延长接线，线芯采用多股细铜丝绞合结构，耐弯折性能较好，能够承受穿越机飞行时的高频振动，不会出现线芯断裂的问题。

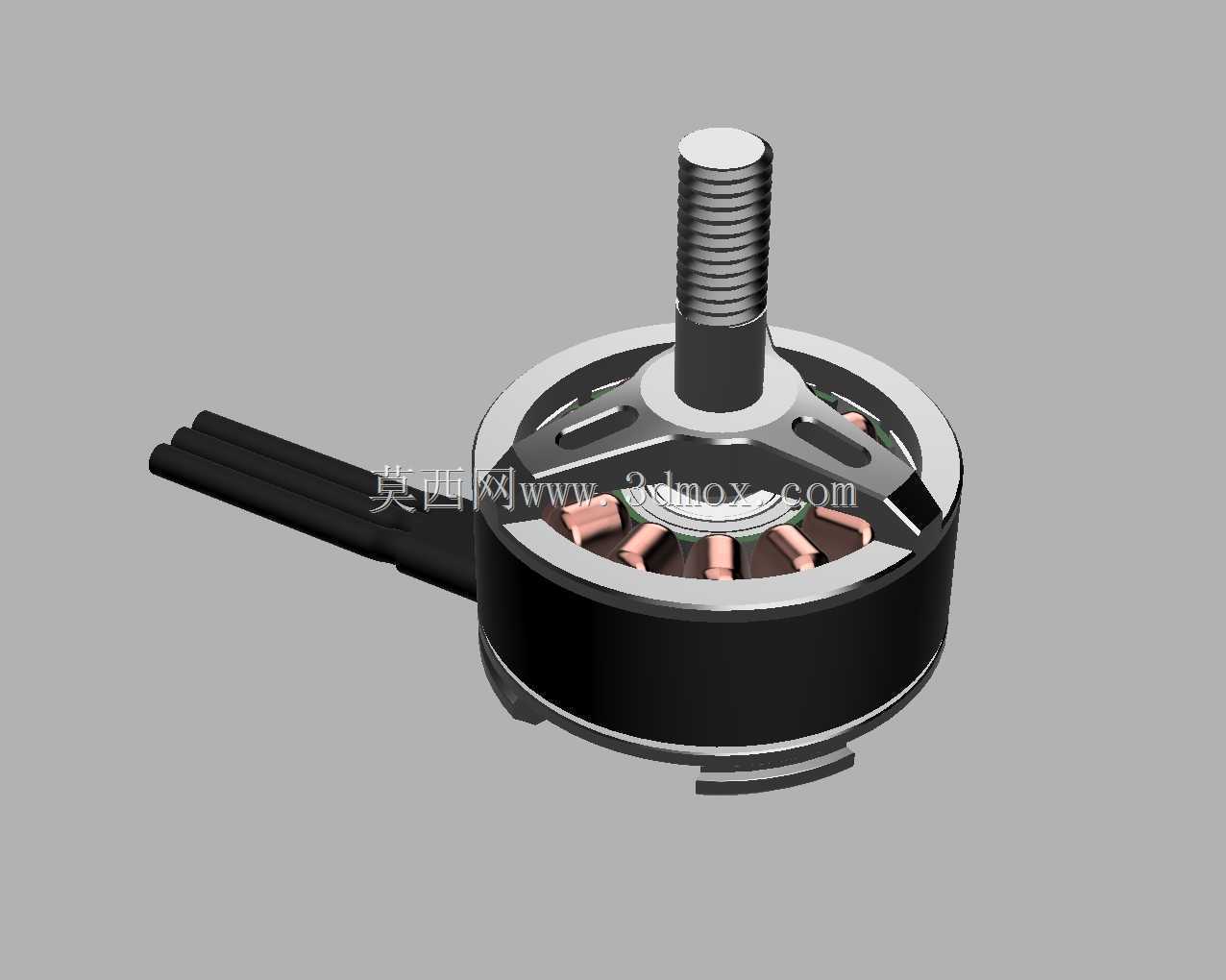

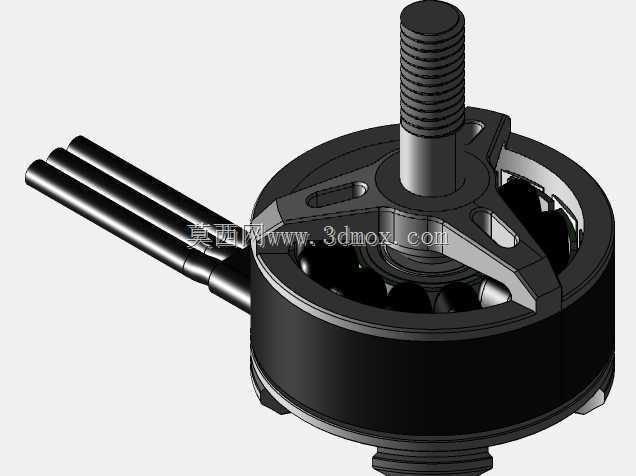

　　设计过程中针对动平衡做了优化，转子端盖在出厂前做了动平衡校正，在2400kv对应的最高转速区间内，不会出现明显的振动传导到机架，能够减少飞控的振动补偿压力，提升飞行时的画面稳定性，同时降低轴承的额外负载，延长电机的使用寿命。轴承采用双轴承支撑结构，上下两个轴承分别布置在定子中心轴的上下两端，能够承受螺旋桨旋转时产生的径向拉力和轴向载荷，在大机动飞行时不会出现轴窜动的问题，轴承采用静音高速轴承，润滑脂适配高转速工况，长时间高转速运转不会出现轴承异响或者卡滞的问题。需要注意的是当前模型还原了电机的整体外形、安装尺寸、绕组布局、转子磁钢结构，定子上的一个平头螺孔特征暂未还原，在做整机装配干涉检查时，可以忽略该位置的细节，整体安装边界、外部接口尺寸均和实物一致，能够直接用于穿越机整机的数字样机装配、机架结构干涉检查、动力系统布局仿真等工作，也可以作为航模动力系统选型阶段的三维参考模型，帮助结构设计人员快速完成动力部分的布局设计，减少实物装机时的尺寸匹配问题。
