适配车载仪表与仿真设备的微型步进驱动件

　　做车载仪表结构配套快八年，这类微型步进驱动件的选型和建模踩过不少坑，最早给商用车组合仪表做指针驱动方案时，试过三款同规格步进件，要么是输出轴同轴度偏差超过0.1mm，指针走刻度时跳帧，要么是壳体安装卡扣的公差留得不合理，PCB波峰焊后壳体翘曲，卡滞内部减速齿轮组，直到把这类小尺寸步进件的安装边界、输出特性全部摸透，才在后续项目里少走弯路。

　　这款步进驱动件的核心应用场景，首先是车载组合仪表的指针驱动单元，不管是燃油表、水温表还是转速表的小量程指针，都需要这类小体积、低功耗的步进件做角度执行，它的输出扭矩刚好匹配0.3g以内的塑料指针重量，不会出现扭矩不足导致的指针卡滞，也不会因为扭矩过大打坏指针挡块；除了车载场景，飞行模拟器的复刻仪表单元也大量使用这类步进件，模拟真机仪表的指针转动反馈，因为它的步进角细分后可以做到0.08度以内的分辨率，转动时没有明显的步进感，和真机仪表的指针阻尼感匹配度很高，另外在自制小型PCB功能板、桌面小型指示装置里，这类步进件也常被用来做小角度的执行输出。

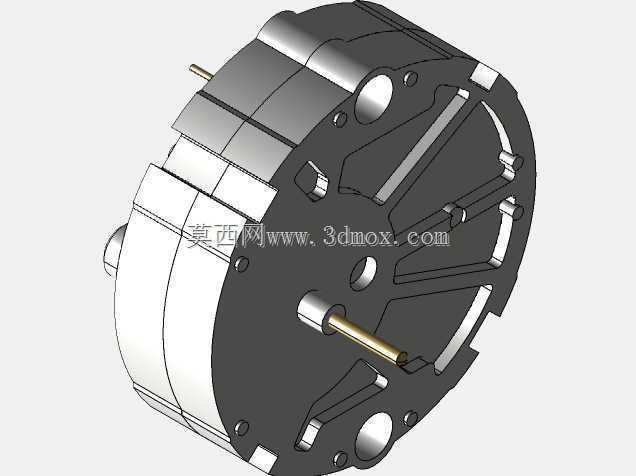

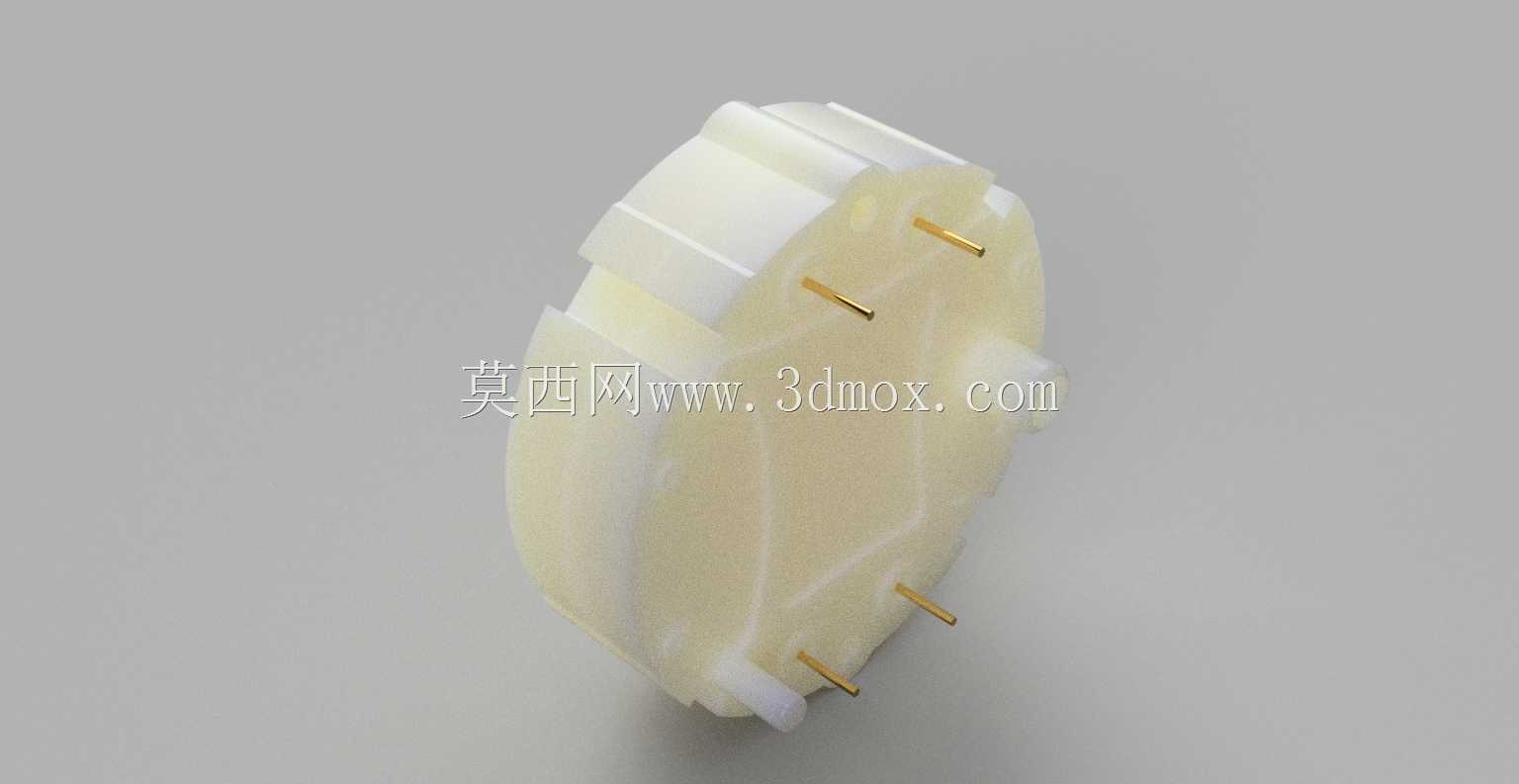

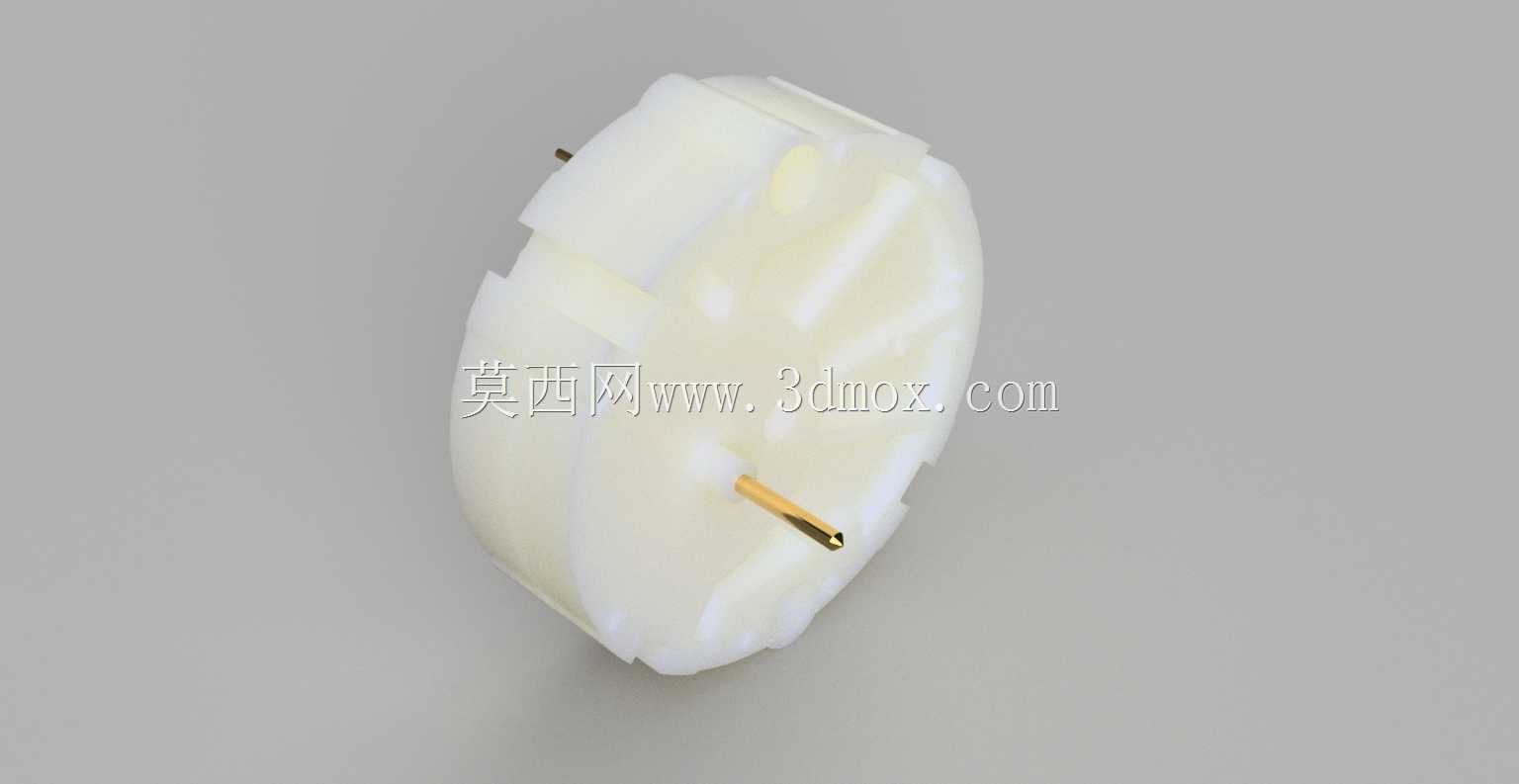

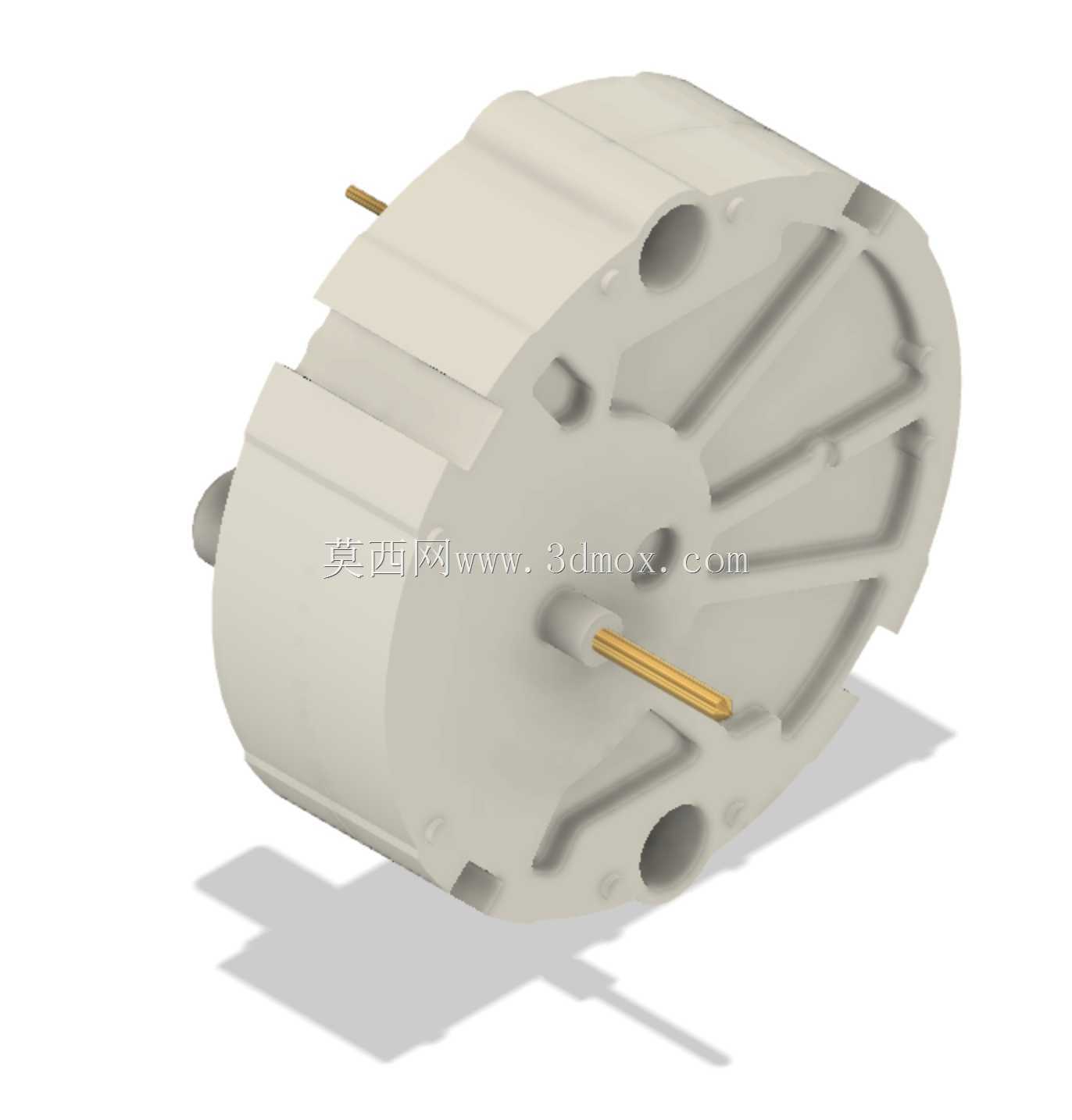

　　从结构设计思路来看，这款步进件采用了圆形塑封壳体，和常见的方形步进件不同，圆形壳体的优势是在仪表内腔的圆形安装位里可以最大化利用空间，不需要额外做方形避让槽，壳体侧面的定位凸筋刚好卡在PCB的定位缺口里，装配时不需要额外调整角度，插针采用了侧向伸出的设计，和直插式插针相比，侧向插针在焊接后可以降低整体安装高度，适配仪表内腔12mm以内的净空要求，不会因为器件过高顶到仪表的前面板遮光罩。输出轴采用了黄铜材质，和塑料输出轴相比，黄铜轴的耐磨性能更好，长期转动不会出现轴径磨损导致的指针晃动，轴端的扁位结构刚好和指针的安装孔匹配，打胶固定后不会出现指针跟转的问题。

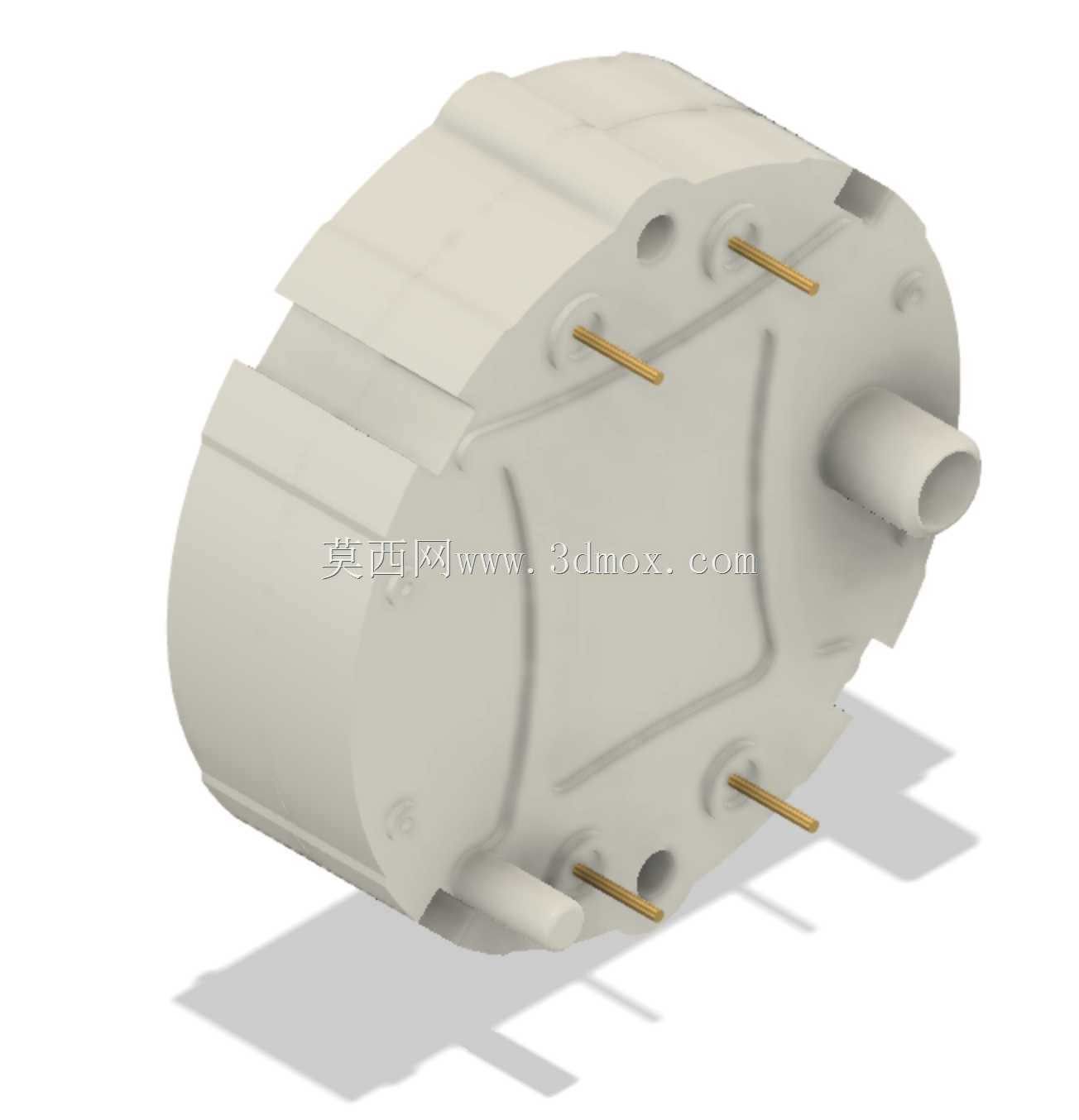

　　安装边界上需要注意几个核心尺寸，首先是壳体的最大外径控制在27mm左右，安装时PCB上对应的开孔直径需要留0.2mm的装配间隙，避免壳体和PCB开孔硬接触导致的塑壳开裂；插针的中心距是标准的2.54mm，和通用排针座的孔位完全匹配，焊接时不需要定制特殊焊盘；输出轴的伸出长度是3.2mm，安装指针时需要保证指针根部和壳体端面留0.3mm的间隙，避免转动时指针摩擦壳体端面，额外增加转动阻力。另外壳体背面的两个定位柱直径是1.5mm，对应PCB上的定位孔直径要做到1.6mm，过松会导致焊接后器件倾斜，过紧会导致装配时压裂塑壳。

　　从功能特性来说，这类步进件的驱动逻辑是双极性步进驱动，配合常规的步进驱动芯片就可以实现细分驱动，工作电压范围覆盖3.3V到5V，和车载设备、仿真设备的常用供电电压完全匹配，不需要额外做电压转换电路；内部的减速齿轮组采用了POM材质，自润滑性能好，长期运行不需要额外加注润滑脂，齿轮间隙控制在0.05mm以内，正反转切换时没有明显的回程差，指针回零的精度可以控制在0.5度以内，不会出现指针零位偏移的问题。塑封壳体的耐温范围覆盖-40℃到85℃，满足车载设备的高低温工作要求，在冬季低温环境下不会出现塑壳脆裂、齿轮润滑失效的问题，夏季高温暴晒下也不会出现壳体变形导致的卡滞。

　　建模的时候需要特别注意几个容易出错的细节，首先是插针的伸出长度，不能只按照 datasheet 上的标称尺寸建模，要考虑实际焊接时焊盘的锡厚，插针伸出PCB背面的长度要控制在1.2mm到1.5mm之间，过长会顶到仪表后壳的绝缘片，过短会导致焊接不牢；其次是输出轴的扁位方向，建模时要把零位状态下的扁位方向和仪表零位刻度对齐，方便后续装配时直接安装指针，不需要反复调整角度；另外壳体侧面的脱模斜度要按照1度来做，和实际注塑件的脱模斜度一致，不然做装配干涉检查时会出现误报，以为壳体和安装位有干涉，实际生产中是可以正常装配的。还有内部齿轮组的配合间隙，建模时不需要把内部齿轮完全画出来，只要把壳体的外形、安装位、插针、输出轴这些和装配相关的特征做准确就可以，毕竟做结构设计时主要是用这个模型做干涉检查和装配定位，不需要做内部的运动仿真，当然如果要做步进件的性能仿真，就需要把内部磁钢、线圈、齿轮组的参数都还原，但常规的设备结构设计用简化模型就足够，还能降低装配体的文件大小，提升软件运行速度。

　　在实际选型替换时，要注意这类步进件的线圈电阻参数，不同批次的产品线圈电阻可能有小幅偏差，驱动程序里的电流参数要做对应调整，不然会出现步进件发热严重或者扭矩不足的问题；另外安装时不要用超声波焊接直接压在步进件壳体上，超声波的振动会导致内部齿轮错位，出现卡滞问题，应该采用螺丝固定或者卡扣固定的方式，固定扭矩控制在0.2N·m以内，避免压裂塑壳。如果是用在飞行模拟器的仪表上，可以在输出轴上额外增加一个微小的阻尼油槽，填充少量阻尼脂，模拟真机仪表的指针转动阻尼感，提升仿真的真实度，但阻尼脂不能加太多，不然会导致转动阻力过大，步进件丢步。
