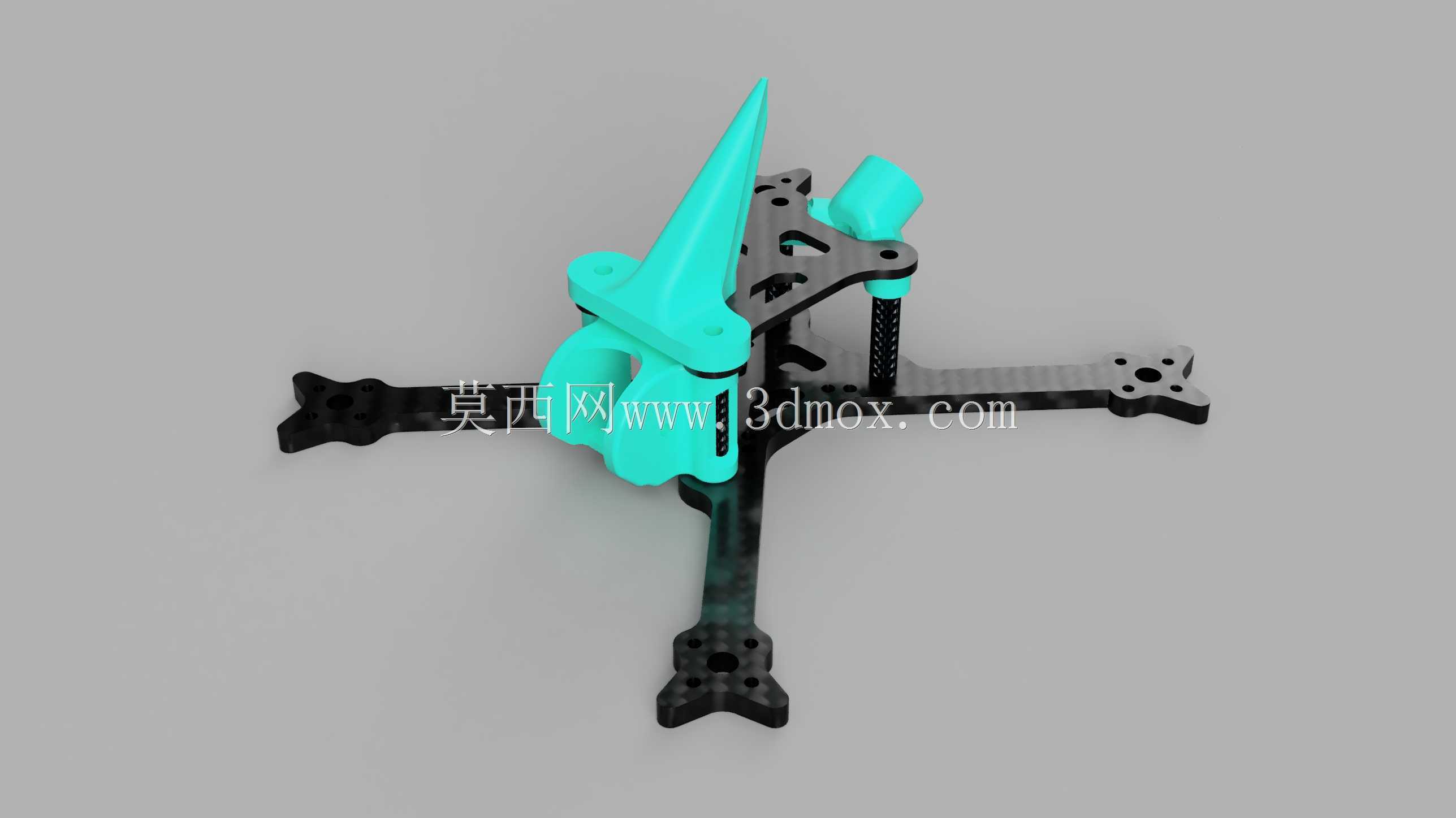

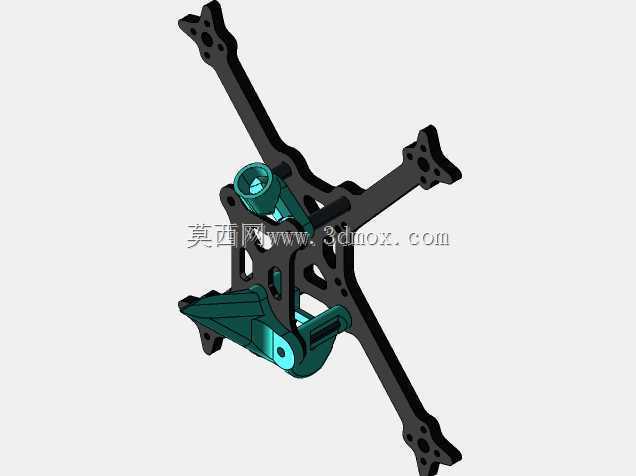

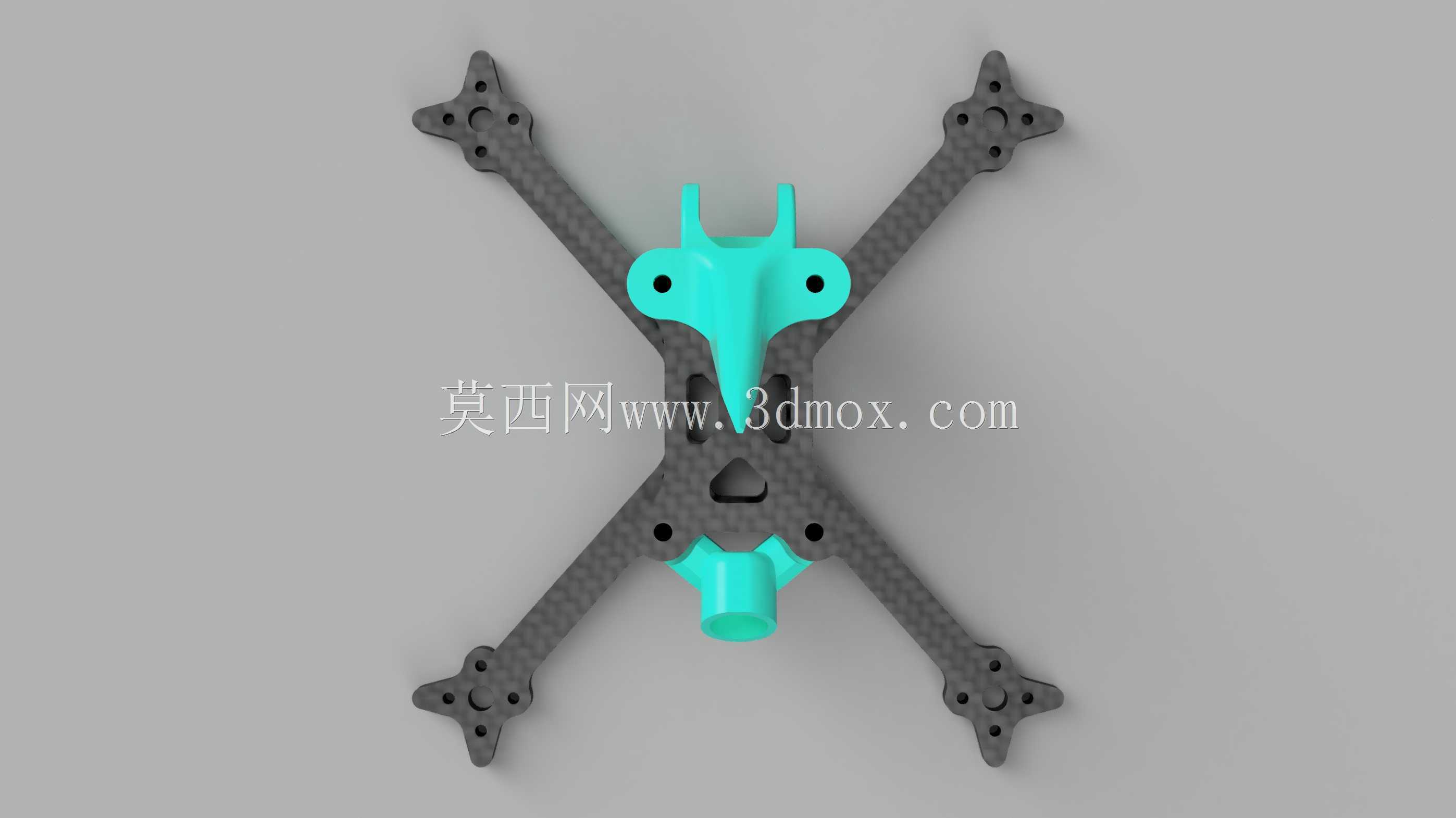

LDARC M3三寸穿越机机架结构设计

　　这款三寸FPV穿越机机架的结构设计，完全围绕小尺寸竞速飞行的实际使用需求展开，在安装边界、结构强度、重量控制三者之间做了非常务实的平衡。从实际应用场景来看，三寸轴距的穿越机刚好填补了两寸牙签机与五寸竞速机之间的空白，既可以在室内狭小空间、林间密集障碍这类小范围场地完成穿障飞行，也能在室外开阔场地完成基础竞速动作，同时因为轴距紧凑、动力负载适中，非常适合新手作为入门教练机练习飞行操作，炸机后的维修成本也远低于大尺寸机型。

　　从结构设计思路来看，机架主体采用碳纤维板材作为主承力结构，这种材料的比强度远高于同厚度的玻纤或ABS板材，能够在保证机臂抗冲击能力的前提下尽可能降低整机自重。机臂末端的电机安装位预留了标准的孔位边界，适配市面上主流的1404、1505级别无刷电机，安装孔距严格遵循行业通用的16mm标准，不需要额外做转接件就能完成动力系统的装配。机身前部的一体化TPU打印件是整个设计的亮点，这个尖锥造型的部件同时承担了摄像头固定、天线保护、炸机缓冲三个功能：摄像头安装槽预留了通用的19mm宽度安装位，适配主流的微型FPV摄像头，安装角度可以根据飞行需求在15度到45度之间调整；侧面的天线固定槽可以将图传天线、接收机天线顺着打印件的轮廓固定，避免飞行过程中天线被螺旋桨打到；尖锥结构在正面炸机时会首先接触障碍物，通过自身的形变吸收冲击能量，避免冲击力直接传递到碳纤维主板或者飞控电调等核心电子部件上。

　　在安装边界的设计上，整个机架的机身堆叠空间做了非常紧凑的规划，飞控安装位采用通用的20*20mm孔距，能够适配市面上绝大多数微型飞塔，从上层的图传、飞控到下层的电调，堆叠高度控制在15mm以内，配合打印件的上盖可以完全覆盖所有电子部件，减少飞行过程中的风阻。电池安装位设计在机身重心位置，绑带槽预留了足够的宽度，可以适配2S到4S规格的微型锂电池，安装后整机重心刚好落在机架几何中心，不会出现头重脚轻或者偏置的情况，能够有效降低飞行过程中的PID调试难度。机臂的长度经过精确计算，搭配三寸螺旋桨时，桨尖到机身中心的距离刚好预留了2mm的安全间隙，大机动动作或者炸机形变时不会出现桨叶打到机身结构的问题。

　　从实际使用的角度来看，这款机架的结构拆分非常合理，所有易损部件都采用快拆设计，机臂通过两颗螺丝固定在中心板上，炸机后如果出现机臂断裂，只需要更换对应的单根机臂即可，不需要更换整个中心板结构，能够大幅降低日常使用的维护成本。前部的TPU打印件作为消耗品，单独拆分设计，打印成本极低，炸机损坏后可以快速重新打印替换，不需要对主体结构做任何改动。整个机架的走线空间也做了预留，中心板上开了专门的走线槽，电调线、摄像头线、图传线都可以顺着槽位走到对应的安装位置，不会出现线材外露被螺旋桨打到的问题，同时也能让整机外观更加整洁，减少多余的风阻。

　　在结构强度的冗余设计上，机臂与中心板的连接位置做了加厚处理，这个位置是炸机时应力最集中的区域，加厚的碳纤维层可以避免普通炸机时出现机臂根部断裂的问题；摄像头安装位周围做了加强筋结构，正面撞击时不会轻易出现安装位开裂导致摄像头移位的问题。整个机架的自重控制在30g以内，搭配动力系统后整机起飞重量可以控制在250g以内，这个重量区间的机型在飞行时的灵活性非常好，同时因为重量较轻，炸机时的冲击力也更小，能够有效减少电子部件损坏的概率，不管是日常休闲飞行还是小规模的场地竞速比赛，都能满足使用需求。
