AH-1Z武装直升机挂载武器系统结构设计

　　在军用航空装备的结构设计领域，武装直升机的三维建模始终需要兼顾气动布局合理性、武器挂载适配性与结构强度冗余度，本次呈现的AH-1Z眼镜蛇武装直升机结构模型，完整还原了该型装备的核心设计特征。从实际应用场景来看，该型直升机主要承担近距空中支援、反坦克作战、护航警戒以及低空火力压制任务，其作业空域集中在1000米以下的低空、超低空空域，需要在复杂地形遮蔽条件下完成快速突防与精准打击，因此结构设计上对整机重心控制、武器挂载点的载荷分布有着极为严苛的要求。

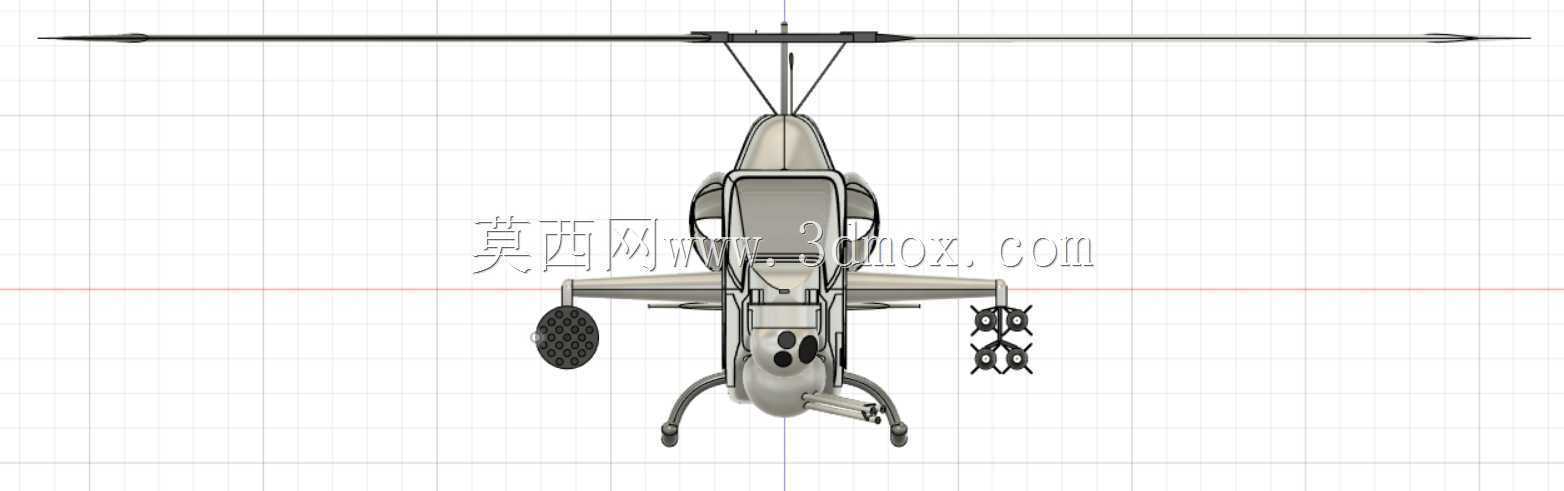

　　从功能特性层面拆解，模型完整复现了串列式双座座舱布局，前座为武器操作员舱段、后座为飞行驾驶舱段，这种布局可以最大限度压缩机身正面投影面积，降低低空飞行时的被弹概率，同时减少正面气动阻力。主旋翼系统采用四叶复合材料旋翼设计，相较于早期两叶旋翼结构，四叶旋翼可以在相同发动机功率输出下提升旋翼拉力效率，降低旋翼转动时的振动水平，同时提升高机动飞行状态下的姿态控制精度，模型中对旋翼桨叶的翼型剖面、桨毂连接结构都做了细节还原，能够直观呈现旋翼系统的力矩传递路径。

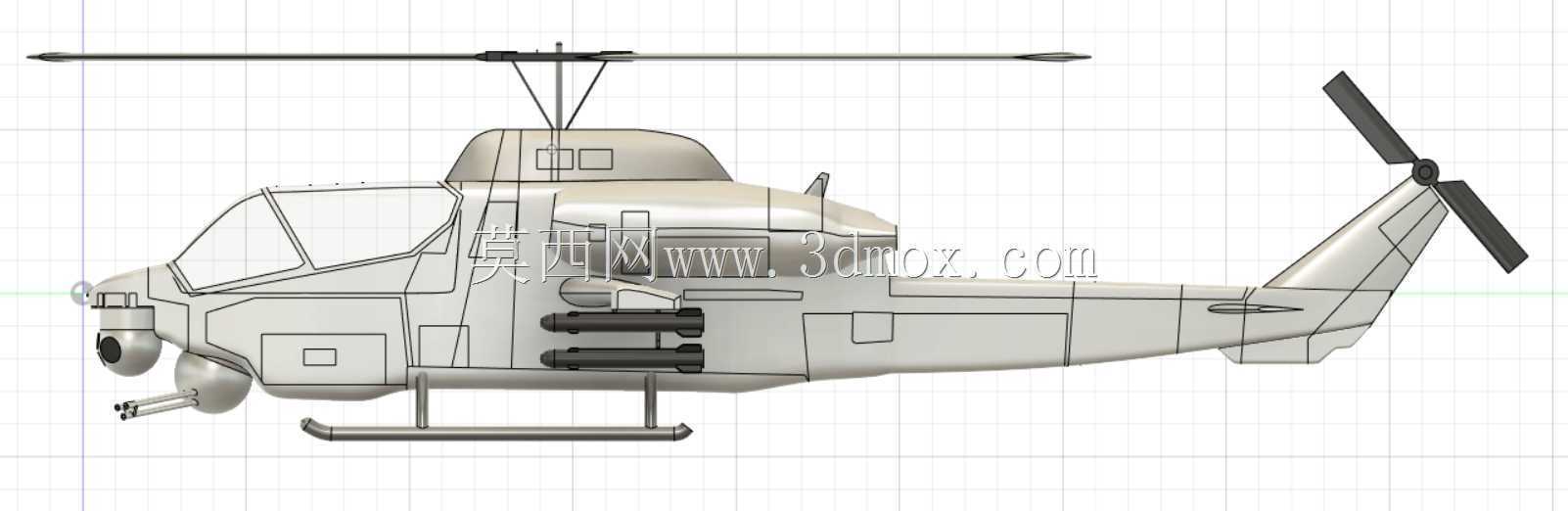

　　武器系统的结构设计是该模型的核心还原部分，机身两侧短翼设置了多组武器挂点，可适配火箭发射巢、反坦克导弹发射架以及机炮吊舱的安装，机头下方的旋转机炮炮塔具备多自由度俯仰、旋转调节能力，模型中还原了炮塔的转动机构边界，能够清晰展示火力覆盖范围的结构限制。短翼挂点的位置设计经过重心配平计算，不同挂载组合下的整机重心偏移量被控制在允许范围内，避免单侧挂载过重导致飞行姿态控制难度提升，机身内部的弹药输送通道、武器接口的安装定位都在模型中做了对应结构体现，可用于武器挂载适配性的模拟验证。

　　设计思路层面，该型直升机的整体结构延续了眼镜蛇系列直升机的窄机身设计逻辑，机身截面采用近似倒梯形的流线型设计，在保证内部设备安装空间的前提下尽可能降低气动阻力，尾梁段采用轻量化结构设计，在保证结构刚度的同时降低尾部结构重量，平衡机头武器系统带来的重心前移问题。尾桨采用布置在尾梁右侧的常规布局，能够抵消主旋翼转动带来的反扭矩，同时尾桨的安装高度经过优化，避免地面作业时尾桨触碰地面障碍物，垂尾与平尾的结构设计兼顾了高速飞行时的航向稳定性与俯仰稳定性，模型中对尾翼的翼面角度、安装位置都做了精准还原，可用于飞行气动特性的初步仿真验证。

　　从安装边界与外形尺寸来看，模型严格参照实机的尺寸比例构建，主旋翼直径、尾梁长度、机身宽度、机高的比例关系完全符合实机参数，各部件的安装间隙都预留了合理的活动空间：主旋翼转动时与机身、短翼的安全间隙满足飞行状态下的形变余量要求，炮塔转动时与机头蒙皮、传感器窗口不存在干涉，起落架的收放行程、缓冲结构的压缩行程都在模型中做了对应体现，能够直观展示地面停放、起降状态下的整机离地间隙边界。短翼挂点的安装孔位、接口尺寸符合机载武器的通用安装标准，可直接用于不同挂载方案的装配模拟，座舱内部的座椅安装位置、操纵机构的布置空间也符合人体工程学要求，能够满足飞行员操作时的活动空间需求。

　　对于结构设计从业者而言，该模型可作为武装直升机总体结构布局的参考案例，通过拆解各部件的连接关系、载荷传递路径，理解军用直升机在气动、火力、防护三者之间的设计平衡逻辑，也可用于低空作战场景的装备体系仿真、挂载方案适配验证等工作，其细节还原度能够支撑结构原理展示、装配流程模拟等多场景的应用需求。
