NASA航天飞机STS-41D仿真结构设计

　　该航天飞机三维结构模型还原了NASA STS-41D任务载具的核心外形与结构特征，可用于航天科普展项搭建、航空航天教学演示、影视视效素材制作以及航天主题文创产品的结构打样参考。从实际应用场景来看，这类等比例还原的航天载具模型，既可以作为科技馆、航天主题展馆的实体展陈数字母模，通过3D打印制作等比例缩放的实体展品，配合灯光、动态演示装置还原航天飞机发射、在轨飞行、返回着陆的全流程状态；也能作为高校航空航天专业的教学辅助素材，帮助学生理解载人航天运载器的气动外形设计逻辑、机身分段布局思路、机翼与尾翼的配平关系，无需拆解复杂的真实工程图纸就能建立直观的结构认知。

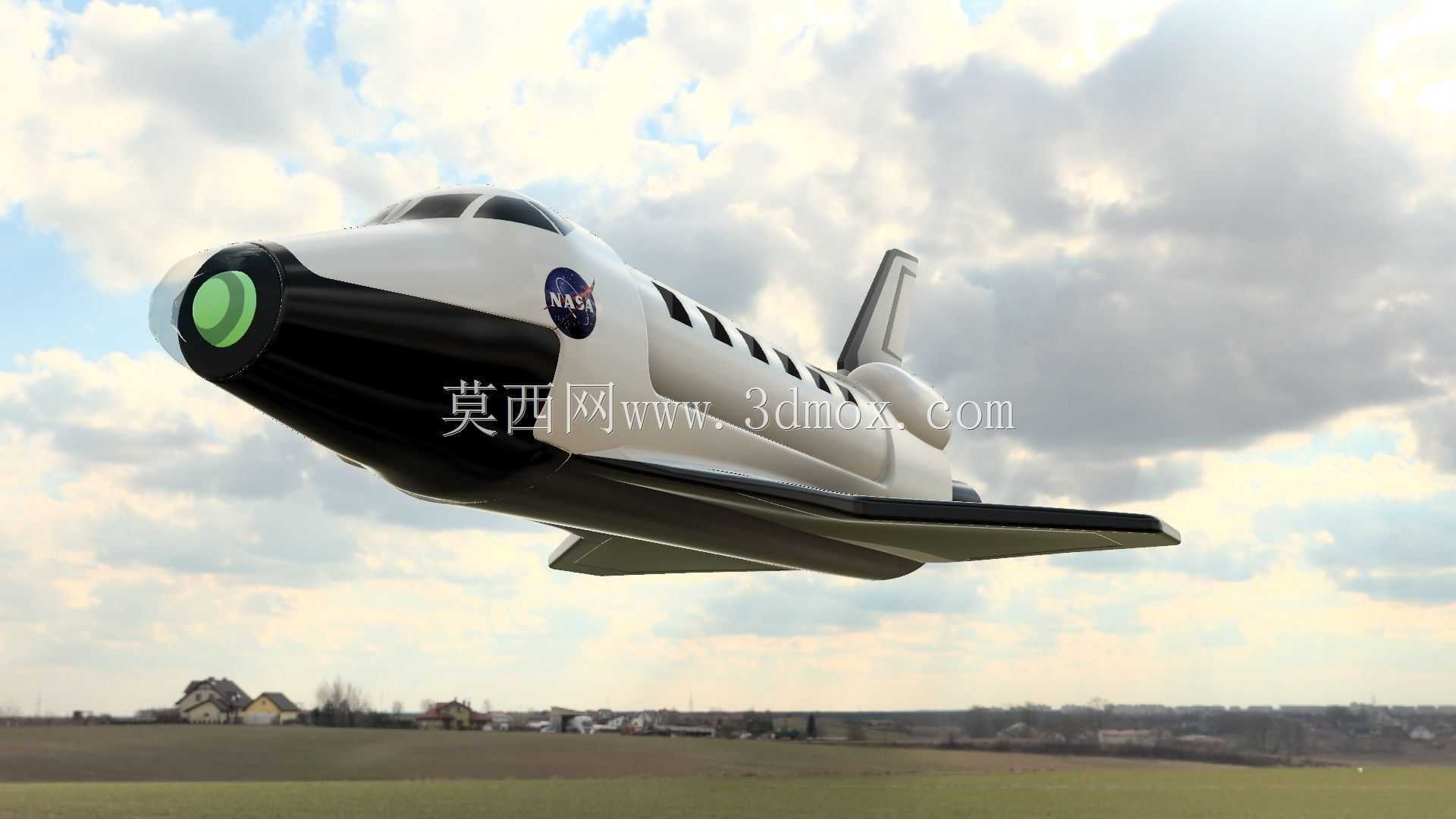

　　从功能特性来看，模型完整还原了航天飞机的核心结构分区：机头段设置有乘员舱观察窗结构，前端的绿色部件对应真实载具的星跟踪器等导航观测窗口，机身侧面的舷窗排布严格参照真实STS-41D任务载具的实际布局，垂直尾翼上还原了NASA标识的安装位置，三角翼的后掠角度、翼身融合的过渡曲面、机身尾部的发动机舱安装边界都做了精准还原，机身腹部的隔热层分区结构也通过曲面分块做了体现，能够清晰展示航天飞机再入大气层阶段的热防护系统排布逻辑。

　　设计思路上，该模型采用全曲面一体化建模逻辑，优先保证气动外形的曲面连续性，翼身衔接处做了G2连续的曲面过渡，避免出现棱角、折面等不符合真实气动设计的结构；机身分段按照真实载具的机头乘员舱、中段货舱、尾部动力舱三个核心分区做了结构拆分，每个分区的曲面边界都对应真实载具的结构连接位置，既保证了外观还原度，也预留了后续细化内部结构的建模接口，如果需要进一步细化货舱结构、机械臂结构、乘员舱内部布局，可以直接在现有曲面分区的基础上向内做实体抽壳、内部结构搭建，无需重新调整外曲面。

　　外形尺寸与安装边界方面，模型按照真实航天飞机1:100的缩放比例做了参数化适配，整机长度约37cm，翼展约24cm，机高约16cm，如果用于3D打印制作实体展品，底部可预留直径6mm的标准安装孔位，适配通用的亚克力展示支架、动态旋转展台的安装接口；机翼与机身的连接位置做了加厚处理，打印制作时无需额外添加支撑结构就能保证翼尖位置的结构强度，垂直尾翼与机身的衔接处做了圆角过渡，避免小尺寸缩放打印时出现尾翼断裂的问题。机头前端的观测窗口采用独立曲面分区，后续渲染或实体制作时可以单独赋予透明材质，还原真实载具的观测窗视觉效果，机身表面的标识位置预留了贴图映射的UV分区，无需重新展UV就能直接添加对应任务的标识贴图，适配不同的展示场景需求。

　　从结构设计的工程视角来看，这类航天载具的建模核心在于平衡外形还原度与后续使用的便利性，不同于工业级的航天工程设计模型，该模型优先保证外曲面的视觉还原度，同时兼顾了3D打印、渲染展示、教学演示等多场景的使用需求，没有过度冗余的内部细碎结构，降低了不同软件之间格式转换时的曲面破损概率，无论是用于静态渲染出图，还是用于增材制造制作实体展品，都能快速适配对应的工作流程，不需要做大量的几何修复工作。机身底部的曲面弧度严格参照真实航天飞机的再入姿态配平角度设计，放置在平面上时能够保持自然的抬头姿态，匹配真实载具着陆阶段的气动配平状态，不需要额外调整支架角度就能还原真实的停放视觉效果。
